Fixation panneau solaire sur tuile : crochets, rails, sécurité
La fixation de panneaux solaires sur tuile doit respecter la norme DTU 40.11 : 4 points d’ancrage minimum par panneau (un par coin), avec crochets en inox A2 réglables ou fixes selon le type de tuile. L’étanchéité est garantie par l’usage de tuiles de substitution, de bandes EPDM ou de platines intégrées, jamais par perçage direct dans la tuile elle-même.
Points clés à retenir
- 4 points d’ancrage minimum par panneau (ou 6 pour > 2 m²) selon norme DTU 40.11 et charge vent EN 1991-1-4
- Crochets en inox A2 (meilleure corrosion) ou aluminium anodisé, réglables pour adapter aux tuiles romanes/plates
- Étanchéité garantie par tuile de substitution, bande EPDM ou crochet avec platine, jamais par perçage de tuile
- Rails aluminium doivent être anodisés et dimensionnés selon charge statique + dynamique (vent)
- Installation interdite aux particuliers > 3 kWc en zones protégées ; certification QualiPV obligatoire pour aides fiscales

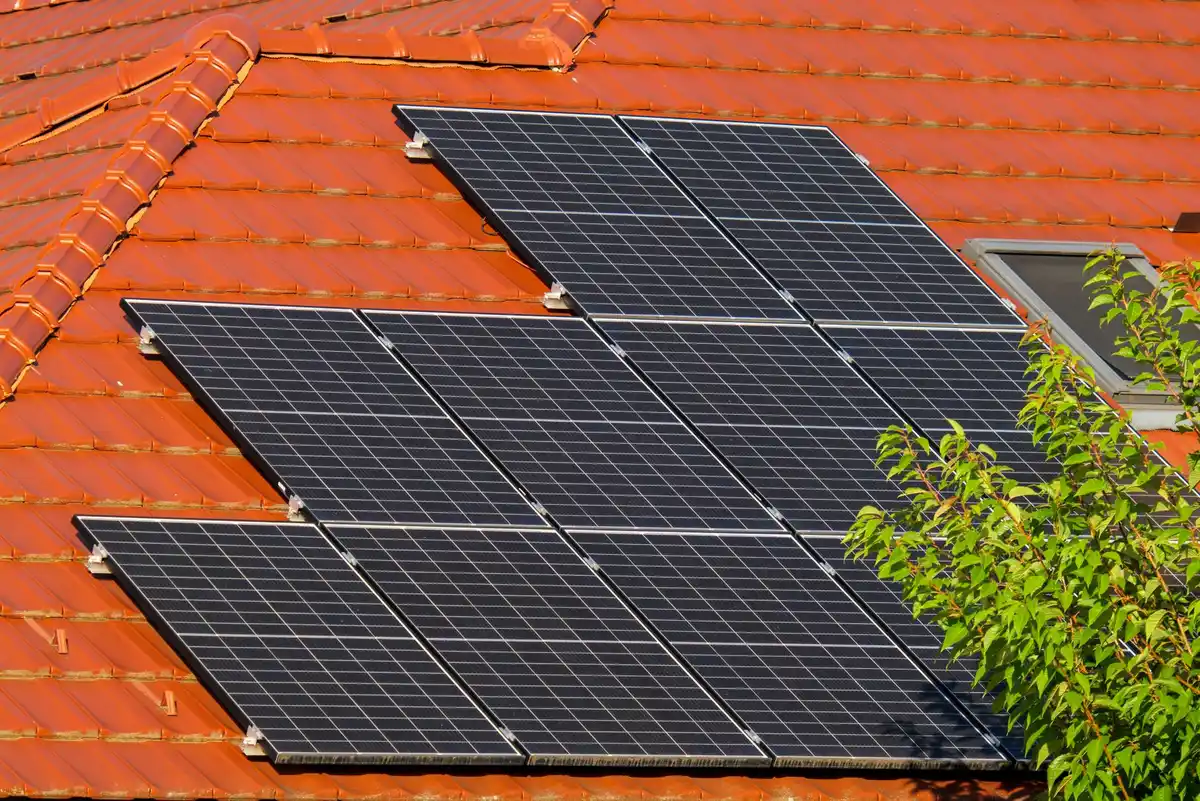

Fixer des panneaux solaires sur tuile romane ou plate constitue l’un des points critiques d’une installation résidentielle. La toiture supporte non seulement le poids du système (environ 15-25 kg/m² de panneau), mais aussi les forces latérales du vent qui peuvent atteindre 150-200 daN/m² en zone tempétée. Une mauvaise fixation expose le propriétaire à un double risque : infiltration d’eau (via des perçages mal scellés) et chute de panneaux. Ce guide décrit le choix des crochets, le calcul des points d’ancrage et les méthodes d’étanchéité validées.
Quels types de crochets utiliser pour fixer des panneaux solaires sur tuile ?
Il existe trois catégories principales de crochets sur le marché français :
1. Crochets réglables en inox A2 : Conçus pour s’adapter à diverses formes de tuiles romanes (cannelure large ou étroite). Ils offrent des degrés de liberté en hauteur (± 5-10 cm) et en latéral (± 2-3 cm), facilitant l’installation sur une toiture existante. Coût : 8-15 € pièce HT. Meilleure résistance à la corrosion (inox austenitique A2 garanti 50+ ans en milieu non agressif).
2. Crochets fixes en aluminium anodisé : Plus légers et légèrement moins chers (6-10 € HT), ils conviennent aux toitures régulières (tuile plate ou tuile romane standard). Moins polyvalents, mais suffisants pour 80 % des rénovations résidentielles. Anodisation : préférer AA7000 ou supérieur pour 10+ ans de durabilité en climat océanique.
3. Crochets en T avec platine d’étanchéité intégrée : Système all-in-one combinant crochet, rail support et platine étanche sous-tuile. Coût supérieur (25-40 € HT), mais garantit l’étanchéité sans bande EPDM additionnelle. Préférable en zone pluvieuse ou en rénovation où l’accès à la charpente est limité.
Consultez notre guide sur le lestage des panneaux solaires pour explorer les alternatives (lestage au sol vs fixation en toiture).
Comment choisir les rails aluminium adaptés à sa toiture en tuile ?
Les rails (ou profilés) soutiennent les panneaux entre les points d’ancrage aux crochets. Le calcul de leur section dépend de trois facteurs :
1. Charge statique : Poids du panneau (20-25 kg), plus cadre de montage (~5 kg/panneau) = 25-30 kg environ. Un rail en aluminium 6005-T6 de section 40×40 mm supporte aisément 4-5 panneaux en série.
2. Charge dynamique (vent) : Déterminée par la zone NV (NV65 en région côtière, NV45 en continental). En zone NV65, un panneau 1,7 m² subit une poussée de 150-180 daN. Le dimensionnement des rails doit inclure un coefficient de sécurité 1,5 minimum.
3. Portée libre : Distance entre deux crochets. Au-delà de 1,5 m, la flèche du rail risque de dépasser 5 mm autorisés. Ajouter des crochets intermédiaires ou passer à une section supérieure (50×50 mm).
Matériau : Aluminium 6005-T5 ou T6 (résistance ~200 MPa), anodisé AA7000 minimum. Éviter l’acier zingué en zone océanique (durée de vie 7-10 ans).
Combien de points d’ancrage faut-il par panneau solaire sur tuile romane ?
La norme DTU 40.11 « Énergie photovoltaïque » et l’Eurocode EN 1991-1-4 (charges de vent) fixent les exigences :
| Surface du panneau | Points d’ancrage minimum | Disposition recommandée | Charge vent appliquée (zone NV65) |
|---|---|---|---|
| < 1,5 m² | 4 (1 par coin) | 2 crochets, 2 rails | 150-180 daN |
| 1,5-2,5 m² | 4-6 | 3 crochets ou 2 rails + intermédiaire | 200-250 daN |
| > 2,5 m² | 6-8 | 2-3 crochets par rail, 2 rails | 300+ daN |
Cas standard (installation 3-6 panneaux 400W) : 4 crochets de fixation suffisent (2 par extrémité de la chaîne), soit 1 crochet tous les 1,2-1,5 m de longueur. Chaque crochet ancre la charpente via une vis inox M10-M12 dans la panne (poutre horizontale sous-toiture), jamais dans les chevrons seuls.
Plus d’informations : mise à la terre et règles de sécurité des panneaux solaires.
Comment éviter les infiltrations lors de la pose de crochets sur tuile ?
Les infiltrations constituent le principal défaut d’installation des panneaux en toiture. Trois stratégies préventives :
1. Tuile de substitution (préféré) : Remplacer la tuile existante à l’emplacement du crochet par une tuile « crochet » pré-percée aux bonnes dimensions (tuile romane canal double percée DTU). Aucun perçage supplémentaire, étanchéité garantie par la géométrie. Coût : 5-10 € par tuile, main-d’œuvre : 15-30 min. Utilisable sur 100 % des toitures tuiles existantes.
2. Bande EPDM + vissage charpente : Poser une bande d’étanchéité EPDM autocollante (3M VHB 5952 ou équivalent) entre le crochet et la tuile, puis visser dans la panne sous-jacente (pas dans la tuile). Bande : 20×30 cm minimum. Durée de vie : 20-25 ans (EPDM = résistance UV). Coût : 2-3 € la bande.
3. Crochet platine intégrée : Utiliser un crochet en T avec platine de dilatation emboutie (Alu anodisé 1-2 mm). La platine recouvre la zone percée, avec étanchéité par joint néoprène compressé. Plus cher, mais recommandé si accès charpente difficile.
À éviter : Silicone, polyuréthane ou mastic ordinaire sous le crochet (durée 5-7 ans, puis fissuration et infiltration). L’eau s’infiltre lentement dans la charpente et peut pourrir la structure en 10 ans sans symptômes visibles.
Quelle charge admissible par crochet de fixation solaire ?
Un crochet ancré correctement (vis M10 inox dans panne chêne/sapin, pas dans chevron) supporte :
Charge statique verticale : ~800-1 200 daN (8-12 tonnes-force) pour une vis M10 classe 8.8 dans bois classique (résistance à la traction bois : 80-120 MPa).
Charge statique horizontale (vent) : ~200-300 daN pour un crochet réglable standard (limite du corps du crochet, pas la vis).
Coefficient dynamique : Les normes appliquent un facteur 1,5 (charges vent alternées). Un crochet doit donc supporter sans plastification 150 daN vent × 1,5 = 225 daN, soit 3-4 panneaux standard.
Chaque fabricant fournit une fiche technique avec ces valeurs. À titre exemple, Schletter (fabricant allemand leader) spécifie pour son crochet FM propose : 250 daN horizontal, 1 500 daN vertical. Pour une sécurité maximale, limiter à 60-70 % de ces valeurs en utilisation réelle (facteur de vieillissement du bois, retrait, etc.).
Faut-il un professionnel pour poser des panneaux sur tuile ou peut-on le faire soi-même ?
La réponse dépend de trois critères :
1. Puissance de l’installation : Installations ≤ 3 kWc = responsabilité propriétaire ; > 3 kWc ou en zone protégée (historique, espaces verts) = certification QualiPV obligatoire.
2. Accès aux aides fiscales : Prime autoconsommation 2026, TVA réduite 5,5 % → QualiPV requis. Sans aide, DIY théoriquement possible en dessous de 3 kWc.
3. Sécurité personnelle : Pose en hauteur, risque de chute. Assurance responsabilité civile du propriétaire s’il y a accident. Couverture très limitée pour DIY travail en toiture.
Recommandation globale : Faire poser par un professionnel. Le surcoût (300-600 € pour 3 kWc) est négligeable face aux risques d’infiltration, de chute et de perte d’aides. Un installateur passe 1-2 jours, teste l’étanchéité, et garantit le SAV.
Voir aussi : support de panneau solaire et lestage pour toit plat — si vous envisagez une alternative moins invasive.
Questions fréquentes
Quels sont les types de crochets recommandés pour la fixation de panneaux sur tuile ?
Il existe trois grandes familles : les crochets réglables (permettant un ajustement en hauteur et en latéral pour s'adapter aux différentes tuiles), les crochets fixes (plus rigides, pour tuile plate standard) et les crochets en T avec platine d'étanchéité intégrée. Les crochets en inox A2 ou aluminium anodisé sont recommandés pour résister à la corrosion en milieu humide.
Combien de points d'ancrage faut-il prévoir par panneau solaire ?
La norme DTU 40.11 recommande en général 4 points d'ancrage par panneau (un à chaque coin), soit 2 crochets par rail et 2 rails par panneau. Pour des panneaux > 2 m², 6 points d'ancrage peuvent être nécessaires selon le calcul de charge au vent (zone de vent EN 1991-1-4). Le fabricant du système de montage fournit un calculateur en ligne.
Comment prévenir les infiltrations lors de la pose de crochets sur tuile ?
La méthode préventive recommandée est d'utiliser une tuile de substitution adaptée (tuile crochet) qui se substitue à la tuile existante sans perçage, ou à défaut, de poser une bande d'étanchéité EPDM autocollante sous le crochet avec vissage inox dans la charpente. Évitez de percer directement dans la tuile ; travaillez toujours sur la charpente sous-jacente.
Un particulier peut-il poser lui-même des panneaux solaires sur tuile en toiture ?
Techniquement oui, mais c'est déconseillé sans expérience en couverture pour des raisons de sécurité (chute) et d'étanchéité. Pour les installations > 3 kWc ou en zone protégée, un installateur certifié QualiPV est obligatoire pour accéder aux aides fiscales (TVA 5,5 %, prime autoconsommation). En deçà, la responsabilité reste au propriétaire.
