Prise de terre maison : mesurer et corriger soi-même
La prise de terre maison doit respecter une résistance inférieure à 100 Ω selon la norme NF C 15-100, idéalement sous 30 Ω pour une protection optimale. Vous pouvez vérifier son état avec un simple détecteur de tension ou louer un terraohmmètre pour une mesure précise, et renforcer la prise en ajoutant un piquet de cuivre sans travaux majeurs.
Points clés à retenir
- La norme NF C 15-100 exige une résistance de terre inférieure à 100 Ω pour les installations domestiques
- Une résistance sous 30 Ω garantit une protection électrique adéquate contre les défauts d’isolement
- Un terraohmmètre (loué environ 15 €/jour) est nécessaire pour une mesure précise en ohms
- Ajouter un piquet de cuivre supplémentaire peut diviser la résistance totale par deux
- Les panneaux solaires et leur structure métallique doivent obligatoirement être reliés à la prise de terre
La prise de terre est l’élément clé de la sécurité électrique d’une maison. Elle assure l’évacuation des courants de défaut vers le sol et protège les habitants contre les chocs électriques. Lorsqu’on installe des panneaux solaires ou qu’on doit renforcer son installation, il est crucial de vérifier l’état de cette prise de terre et de corriger ses défauts sans tarder.

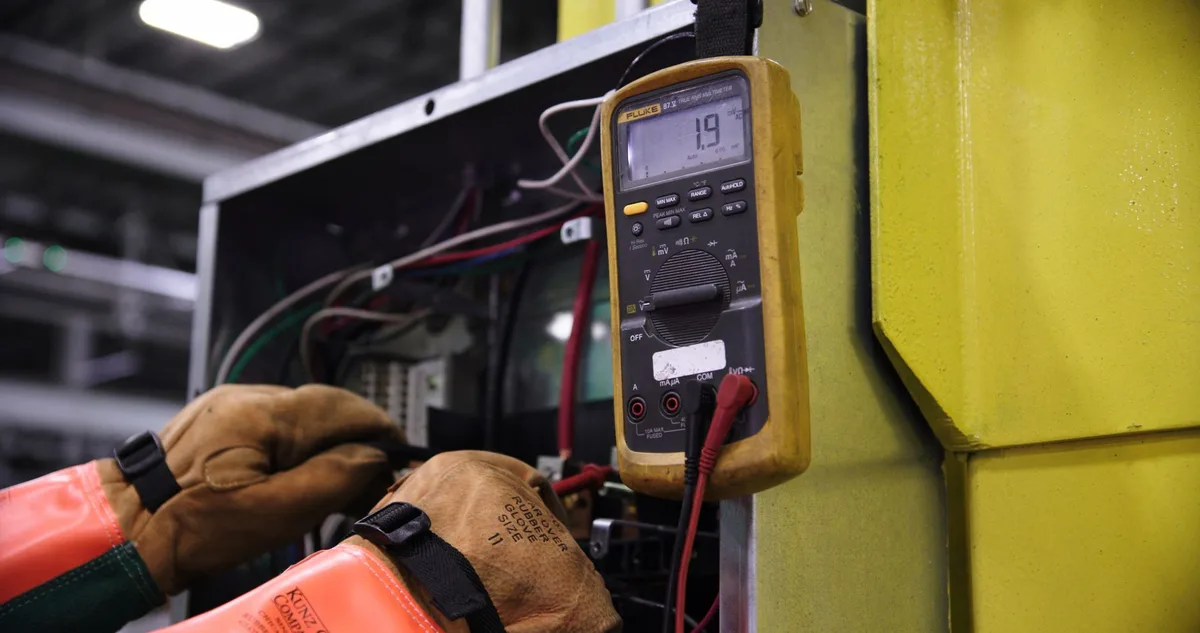

Comment mesurer la résistance d’une prise de terre avec un multimètre ?
Un multimètre standard n’est pas l’outil idéal pour mesurer directement la résistance de terre. Cependant, vous pouvez faire un diagnostic préalable en testant la continuité entre le piquet de terre et votre tableau électrique. Pour une mesure précise en ohms, vous aurez besoin d’un terraohmmètre, qui injecte un courant alternatif et mesure la chute de tension. Ces appareils se louent aisément auprès de magasins de bricolage pour une quinzaine d’euros par jour. Alternativement, faites appel à un électricien qui effectuera le test en quelques minutes et vous fournira un rapport conforme à la norme NF C 15-100. Un test fonctionnel peut aussi se faire avec un détecteur de tension différentielle pour vérifier que le circuit de terre fonctionne.
Quelle valeur de résistance est acceptable pour une prise de terre maison ?
La norme NF C 15-100 impose une résistance maximale de 100 Ω pour les installations domestiques. En pratique, les électriciens visent une résistance inférieure à 30 Ω pour garantir une protection efficace des personnes. Voici un tableau de référence :
| Résistance (Ω) | État de la prise | Action requise |
|---|---|---|
| < 10 Ω | Excellent | Aucune intervention |
| 10 à 30 Ω | Bon | Contrôle tous les 5 ans |
| 30 à 100 Ω | Acceptable | Renforcer avec un piquet supplémentaire |
| > 100 Ω | Défaillant | Remplacement ou refonte obligatoire |
Comment vérifier si la prise de terre est efficace sans appareillage pro ?
Bien qu’une mesure précise nécessite un terraohmmètre, vous pouvez effectuer plusieurs vérifications simples : vérifiez d’abord la continuité visuelle entre le piquet de terre et la barre de terre du tableau électrique (câble de section 16 mm² minimum en cuivre). Examinez l’état du piquet lui-même : s’il est superficiel (moins de 80 cm de profondeur) ou corrodé, la résistance sera mauvaise. Vérifiez que le sol autour est humide en été (une terre sèche augmente la résistance). Enfin, utilisez un détecteur de tension sans contact pour vérifier l’absence d’anomalies de voltage entre terre et neutre. Un contrôle périodique par un électricien agréé tous les trois à cinq ans est recommandé, surtout avant l’installation de panneaux solaires.
Faut-il refaire la prise de terre avant d’installer des panneaux solaires ?
Si votre prise de terre affiche une résistance supérieure à 100 Ω, une intervention s’impose avant d’installer des panneaux solaires. En effet, les panneaux, leur structure métallique et surtout l’onduleur doivent être reliés à la terre de la maison pour éviter les surcharges électrostatiques et les risques en cas de foudre. Un onduleur non correctement mis à la terre peut subir des dommages graves, et vous courez un risque d’électrisation en cas de défaut d’isolement. Consultez les fiches techniques de votre futur onduleur pour connaître les exigences exactes. Avant tout achat de panneaux, procédez à un diagnostic de prise de terre. Voir aussi notre guide complet sur le budget et les options pour une mise à la terre complète.
Comment corriger une prise de terre insuffisante soi-même ?
La solution la plus accessible pour un particulier est d’enfoncer un piquet de terre supplémentaire en cuivre de 1,5 m à 2 m de profondeur, situé à au moins 2 m de distance du piquet existant. Le piquet doit être connecté en parallèle avec la prise existante par un câble de même section (minimum 16 mm² en cuivre). Chaque piquet ajouté en parallèle réduit la résistance totale : si vous aviez 80 Ω avec un seul piquet, deux piquets de 80 Ω en parallèle vous donnent environ 40 Ω. Cette intervention requiert une pelle et un marteau lourd pour enfoncer le piquet (comptez 2 à 3 heures de travail). Assurez-vous que le sol est humide ou imbibez-le d’eau pour faciliter l’enfoncement. Évitez les zones proches des câbles, tuyauteries ou fondations. Pour plus de sécurité et si votre résistance dépasse 100 Ω, consultez un électricien qui peut recommander un traitement du sol ou un test de défaut d’isolement complet.
Quels risques prend-on avec une prise de terre défaillante ?
Une prise de terre en mauvais état expose vos appareils électriques et vous-même à plusieurs dangers. Un défaut d’isolement dans un appareil ménager (lave-linge, lave-vaisselle, réfrigérateur) peut créer une tension dangereuse sur le boîtier : sans bonne mise à la terre, cette tension n’est pas évacuée correctement et vous risquez une électrocution. À l’échelle de la maison, une prise de terre défaillante réduit l’efficacité de votre disjoncteur différentiel : il ne détectera pas tous les défauts et ne coupera pas le circuit à temps. Avec des panneaux solaires, les risques augmentent : la structure métallique et l’onduleur ne sont pas protégés contre les surcharges statiques ou les pics de foudre. Enfin, les normes de sécurité NF C 15-100 ne seront pas respectées et votre assurance habitation pourrait refuser de couvrir un sinistre lié à un défaut électrique. Une vérification périodique et un renforcement si nécessaire garantissent la sécurité des habitants et la conformité de l’installation.
Quelle est la durée de vie d’une prise de terre et quand faut-il la changer ?
Une prise de terre bien réalisée (piquet en cuivre ou acier galvanisé, câble section minimale 16 mm²) a une durée de vie théorique de 20 à 40 ans selon la nature du sol et l’humidité locale. En terrain acide (argile, tourbe), la corrosion du piquet peut survenir en 10 à 15 ans, réduisant son efficacité progressivement. Les signes qu’un remplacement s’impose : une résistance mesurée au-dessus de 100 Ω, une corrosion visible sur le conducteur de protection au niveau de la gaine ou de la jonction avec le tableau, ou encore une installation antérieure aux années 1980 (normes moins exigeantes). La norme NF C 15-100 recommande un contrôle de l’installation électrique complète tous les 10 ans pour une résidence principale et lors de toute revente immobilière. Si votre maison a été construite avant 1980, il est probable que la prise de terre n’ait jamais été vérifiée ni renforcée. Un électricien peut réaliser un diagnostic complet en moins d’une heure pour moins de 100 €, et le remplacement d’un piquet corrodé coûte entre 150 et 350 € selon les travaux d’accès.
Quel matériau choisir pour un piquet de mise à la terre durable ?
Trois types de piquets sont disponibles sur le marché français : acier galvanisé (le moins cher, 5 à 15 € le mètre), acier cuivré (le plus courant, 10 à 25 €) et cuivre massif (le plus durable, 30 à 60 €). L’acier galvanisé résiste mal aux sols acides et à l’humidité prolongée ; sa durée de vie est de 10 à 20 ans. L’acier cuivré offre un bon compromis durabilité/prix, avec une durée de vie estimée à 25-35 ans. Le cuivre massif est le matériau de référence pour une prise de terre longue durée, particulièrement adapté aux zones côtières ou aux sols à fort taux d’humidité. Pour les installations solaires, viser un piquet de 1,5 m minimum en acier cuivré ou cuivre massif, enfoncé dans un sol humide loin des zones de passage.
Questions fréquentes
Quelle résistance de prise de terre est exigée par la norme NF C 15-100 ?
La norme NF C 15-100 impose une résistance de prise de terre inférieure à 100 Ω pour les installations domestiques. En pratique, en dessous de 30 Ω, la protection est jugée satisfaisante. Au-dessus de 100 Ω, un remplacement ou un renforcement s'impose.
Peut-on mesurer la prise de terre soi-même sans terraohmmètre ?
Un multimètre standard ne mesure pas directement la résistance de terre. Il est possible d'effectuer un test fonctionnel avec un détecteur de tension différentielle, mais pour une mesure précise en ohms, un terraohmmètre (location ~15 €/jour) ou un électricien est nécessaire.
Comment améliorer une prise de terre sans creuser ?
La solution la plus simple est d'enfoncer un piquet de terre supplémentaire en cuivre de 1,5 m à 2 m de profondeur, puis de le connecter en parallèle avec la prise existante. Chaque piquet ajouté divise la résistance totale : deux piquets de 80 Ω donnent environ 40 Ω.
La prise de terre doit-elle être reliée aux panneaux solaires ?
Oui, la structure métallique des panneaux et le cadre de l'onduleur doivent être reliés à la prise de terre de la maison. Cette liaison équipotentielle est obligatoire pour éviter les risques d'électrisation et de détérioration en cas de foudre ou de défaut d'isolement.
Quel est le coût d'une mise à la terre refaite par un électricien ?
La réfection d'une prise de terre par un électricien coûte entre 200 € et 500 € selon la profondeur du piquet et la longueur de câble nécessaire. La pose d'un simple piquet complémentaire est souvent facturée 150 à 250 € main-d'œuvre comprise.
