Section câble batterie onduleur : calcul pratique
Le câble entre batterie et onduleur doit être dimensionné selon l’intensité (en ampères) et la longueur de la liaison. Une section insuffisante provoque une chute de tension, une perte énergétique et un risque d’incendie. Le calcul exact évite surcoûts et pannes.
Points clés à retenir
- Le courant entre batterie et onduleur peut dépasser 100 A sur une installation 24 ou 48 V.
- La section minimale se calcule via la formule I = P/U, puis on choisit le diamètre selon la chute de tension tolérée (3 % max).
- Un câble court (< 1 m) limite la résistance et réduit la section nécessaire, donc le coût et l'encombrement.
- Les cosses serties hydrauliquement avec manchon isolant garantissent la tenue mécanique et la sécurité électrique.
- Un fusible MIDI ou ANL (50-200 A selon puissance) au plus près de la batterie protège le câble en cas de court-circuit.
La liaison batterie-onduleur est l’une des plus critiques en système solaire autonome. C’est ici que circulent les plus forts courants (bien supérieurs aux courants de charge ou des panneaux). Une erreur de section entraîne pertes thermiques, surcharge thermique des batteries, et risque d’incendie dans le meilleur des cas, panne onduleur dans le pire.
Comment calculer l’intensité entre la batterie et l’onduleur ?
L’intensité dépend directement de la puissance de l’onduleur et de la tension DC de la batterie. La formule universelle est : I (ampères) = P (watts) / U (volts) × 1 / 0,9, où le 0,9 corrige le rendement réel de l’onduleur (typiquement 85–95 %).
Exemple concret : Un onduleur 3 000 W alimenté par une batterie 24 V. I = 3 000 / 24 × 1 / 0,9 ≈ 139 A. À 48 V, le même onduleur ne tire que 70 A, ce qui explique pourquoi 48 V est préféré sur les installations puissantes (réduction de section câble, baisse des pertes).
Sur une installation 12 V, même des onduleurs modestes (1 000 W) approchent 100 A, ce qui nécessite des câbles très épais et des protections massives. C’est pourquoi peu d’installations grandes puissances restent en 12 V.
Quelle section de câble choisir selon la puissance et la longueur ?
Une fois l’intensité calculée, on applique une limite de chute de tension. En basse tension (< 50 V), on accepte typiquement une chute de 3 % (sauf spécifications système plus strictes). La formule pour la section est :
S (mm²) = 2 × ρ × L × I / (U × ΔU%)
où ρ = résistivité du cuivre (0,018 Ω·mm²/m), L = longueur aller-retour du câble, I = intensité, U = tension nominale, ΔU% = chute tolérée (3 % = U × 0,03).
Tableau de référence rapide (onduleur continu, batterie 24 V, chute 3 %, cuivre) :
| Puissance onduleur | Intensité (~24V) | Longueur 1 m | Longueur 2 m | Longueur 3 m |
|---|---|---|---|---|
| 1 500 W | 65 A | 10 mm² | 16 mm² | 25 mm² |
| 2 500 W | 110 A | 16 mm² | 25 mm² | 35 mm² |
| 3 500 W | 155 A | 25 mm² | 35 mm² | 50 mm² |
| 5 000 W | 220 A | 35 mm² | 50 mm² | 70 mm² |
En pratique, pour un chalet ou petite maison autonome avec onduleur 3–5 kW en 48 V, un câble 35 à 50 mm² suffit largement si batterie et onduleur sont à moins d’1,5 m l’un de l’autre. Pour replacer ce calcul dans l’ensemble du système, comparez aussi les composants d’un kit solaire autonome 3 kWh.
Quels risques en cas de câble sous-dimensionné entre batterie et onduleur ?
Sous-dimensionner le câble est une erreur classique qui a des conséquences graves et rapides :
1. Chute de tension excessive : L’onduleur voit une tension d’entrée qui chute à chaque appel de puissance. À titre d’exemple, sur 48 V, si la chute dépasse 5–10 %, l’onduleur s’arrête ou délivre moins de puissance (arrêt/ralentissement de charge). Les appareils électriques clignotent ou dysfonctionnent.
2. Échauffement du câble : La résistance élevée du câble dissipe en chaleur : R = ρ × L / S. Sur 100 A avec un câble 10 mm² sur 2 mètres, la puissance perdue atteint 36 W. À 150 A (5 kW / 48 V), c’est 81 W dissipés localement. Le câble s’échauffe, isolant se ramollit, risque de fusion de la gaine.
3. Surcharge de la batterie : Batterie et onduleur sont en feedback : une chute de tension pousse l’onduleur à demander plus de courant à la batterie pour compenser. Cela crée un cycle agressif qui réduit durée de vie de la batterie et crée de la chaleur supplémentaire.
4. Risque d’incendie : Au-delà d’un certain échauffement, l’isolant se consume, exposant les conducteurs. Contact avec métal adjacent = court-circuit franc, incendie de la batterie ou du câble. Nombreux incendies de systèmes solaires autonomes proviennent d’une mauvaise section câble batterie-onduleur.
Le fusible MIDI ou ANL doit préserver le câble de l’incendie, mais si la section est trop faible, même le fusible ne protège plus réellement.

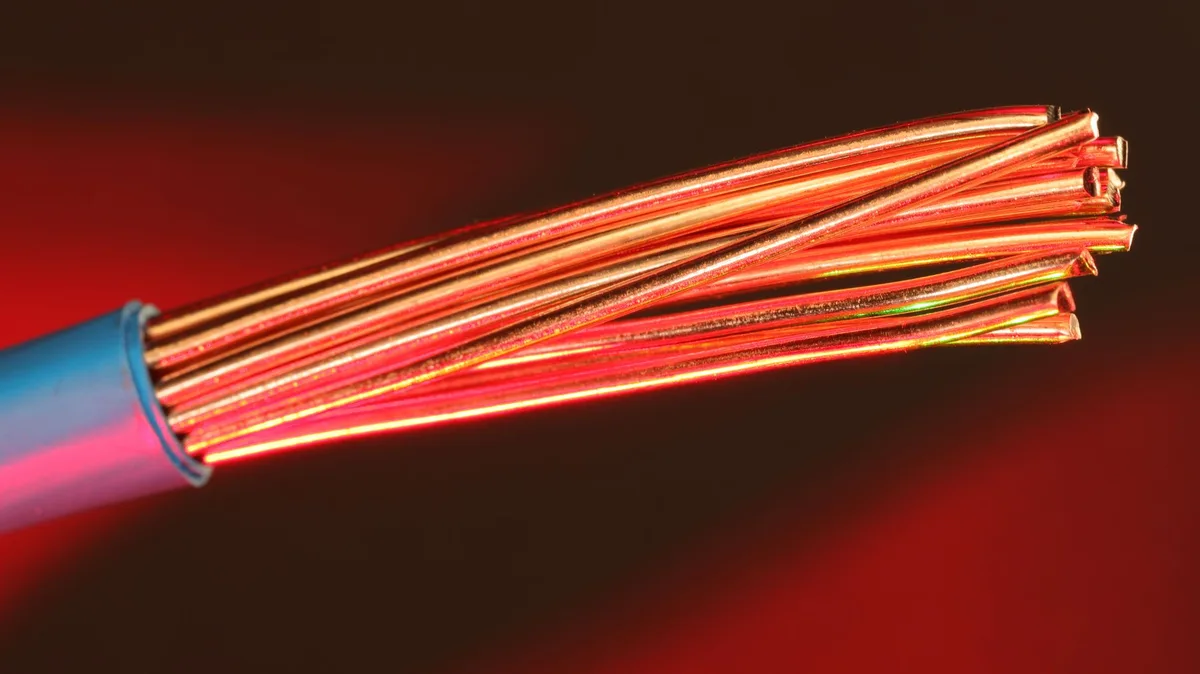

Faut-il utiliser du câble OFC ou standard pour cette liaison critique ?
Oui, le cuivre OFC (Oxygen-Free Copper) est vivement recommandé. OFC signifie « Cuivre sans oxygène », ce qui améliore la conductivité électrique et réduit la corrosion interne des brins.
À section égale, OFC présente une résistivité légèrement inférieure (0,0168 vs 0,018 Ω·mm²/m pour le cuivre classique), donc moins de pertes. Surtout, OFC résiste mieux à la corrosion, crucial pour une liaison en milieu humide (batterie qui transpire, condensation cave).
Les câbles H07V-K ou spécialisés « solar cable » (rouge/noir) fournis par distributeurs solaires (Victron, Fronius, Enphase) sont quasi systématiquement OFC. Coût : env. 10–15 % plus cher que cuivre standard, négligeable sur une facture d’installation.
Alternative budget : Câble électrique H07V-U ou H07V-R (monobrin) en cuivre classique, moins flexible, nécessite des cosses spécialisées. Pas recommandé car réparabilité moindre.
À côté de cela, la liaison câble-batterie repose sur les cosses serties. Les mauvaises cosses (soudées, grossier) occasionnent une résistance de contact additionnelle qui aggrave l’échauffement. Investir dans une pince à sertir hydraulique (50–100 €) et des cosses époxy garantit une joint presque inaltérable.

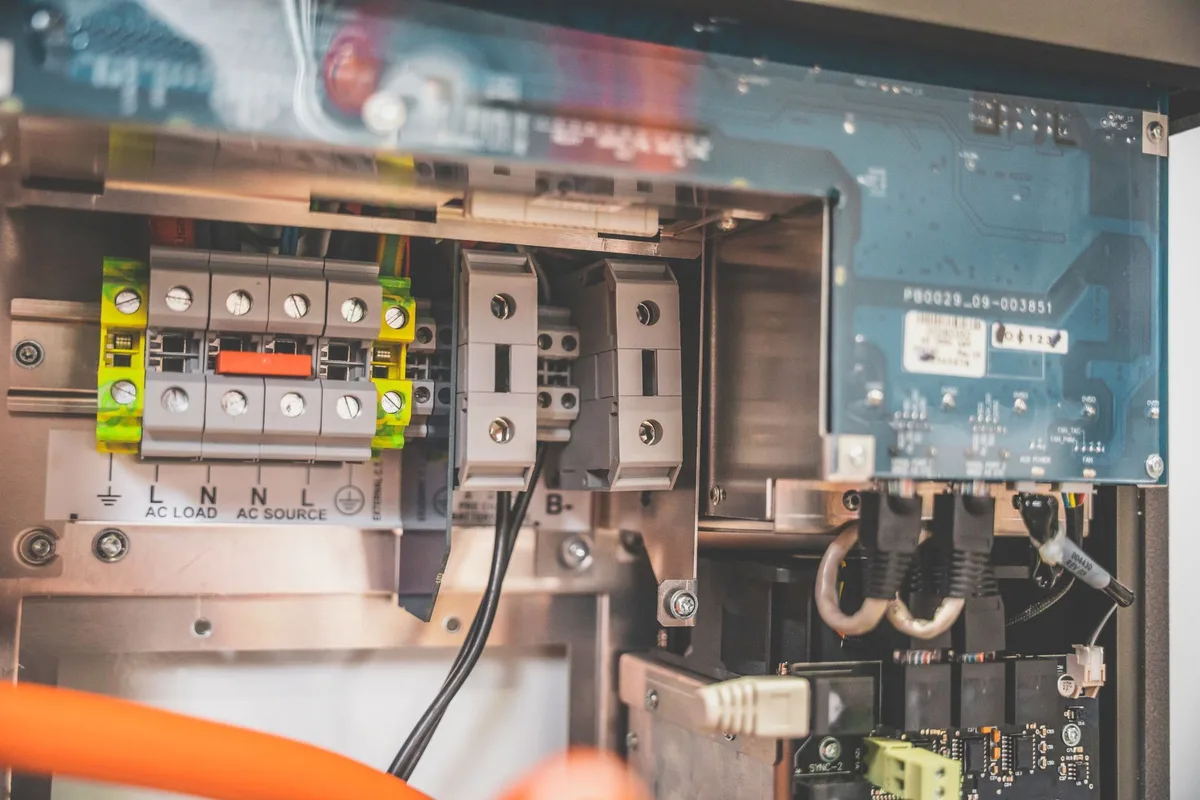

Comment poser et sécuriser les câbles batterie-onduleur en installation DIY ?
Quelques bonnes pratiques pour installer sans risque :
1. Proximité maximale : Placer batterie et onduleur à moins d’1 m l’un de l’autre (idéalement sur le même meuble ou boîtier). Chaque 50 cm supplémentaires augmente la section nécessaire et les pertes. Les professionnels rassemblent tous les composants DC (batterie, MPPT, onduleur) dans une « baie de stockage » compacte.
2. Cheminer droit : Éviter les bobines ou enroulements de câble qui ajoutent inductance (surtout si câble large). Chemin droit, fixation tous les 30–50 cm avec des clips plastique (pas de métal nu).
3. Protection fusible/disjoncteur : Installer un fusible MIDI (< 100 A) ou ANL (100–200 A) au plus proche de la batterie (< 30 cm), sur le pôle positif. Cet élément interrompt le circuit en cas de court-circuit avant que le câble ne s'enflamme. Disjoncteur DC préféré (Victron, Eaton) car réarmable sans remplacement.
4. Isoler et identifier : Câble rouge vers pôle + batterie, noir vers pôle −. Gaine de protection thermique sur les portions exposées à la chaleur ou aux chocs (coins, passage). Gaines thermorétractables à sertissage des cosses.
5. Inspection périodique : Chaque mois, une visite rapide : vérifier que câble ne chauffe pas, cosses ne sont pas oxydées, gaine intègre, pas de vibration (onduleur). En cas d’échauffement anormal, couper immédiatement et évaluer la résistance au testeur.
Pour un DIY responsable, faire mesurer la chute de tension réelle par un testeur DC (voltmètre) sous charge pleine : connecter 2 fils sur la batterie et 2 sur onduleur, vérifier que ΔU est < 3 % (1,5 V sur 48 V = bon signe). Si ΔU > 5 %, augmenter immédiatement la section ou rapprocher les composants.
Quelle section préconiser pour un onduleur 3 kW en 24 V ou 48 V ?
Les onduleurs 3 kW monophasés sont courants en résidentiel. Voici les recommandations concrètes :
• Onduleur 3 kW en 24 V : Intensité ≈ 3 000 / 24 × 1 / 0,9 ≈ 139 A. Pour 1 m de câble avec chute < 3 %, section minimale = 25 mm². Recommandé : 35 mm² (marge de sécurité, moins de chaleur, baisse usure batterie). Coût : ~40–60 € pour paire 10 m.
• Onduleur 3 kW en 48 V : Intensité ≈ 3 000 / 48 × 1 / 0,9 ≈ 69 A. Section minimale pour 1 m ≈ 10 mm². Recommandé : 16 ou 25 mm² selon longueur (25 mm² si 1,5–2 m). Coût : ~20–35 €. Avantage majeur : section moindre = poids, coûts, pertes réduits.
En pratique, le 48 V est le standard de facto pour les installations autonomes modernes (> 2 kW) précisément pour cette raison. Des kits complets de batterie + onduleur 48 V proposent déjà un câblage dimensionné. Le choix de la batterie compte aussi : une batterie LiFePO4 100Ah n’impose pas les mêmes courants utiles qu’un parc plomb AGM vieillissant.
Vérifier la fiche technique de l’onduleur (ex. Victron Multiplus, SMA, Growatt) qui mentionne la section minimale admise. Si elle diverge de nos calculs, suivre la préconisation fabricant (designs propriétaires, sécurité additionnelle).
Questions fréquentes
Quelle section de câble faut-il entre une batterie 12 V et un onduleur 1 000 W ?
Pour un onduleur 1 000 W sous 12 V, le courant atteint environ 100 A (I = P/U = 1 000/12 × 1/0,9). Sur une longueur inférieure à 1 mètre, une section de 16 mm² suffit ; pour 2 mètres, il faut passer à 25 mm². Ces valeurs permettent de maintenir une chute de tension inférieure à 3 % et d'éviter tout échauffement.
Pourquoi le câble batterie-onduleur doit-il être le plus court possible ?
La résistance d'un câble augmente proportionnellement à sa longueur. À 100 A, un câble de 25 mm² et 2 mètres de long dissipe déjà plusieurs watts en chaleur. Au-delà de 3 mètres, la section doit être augmentée à 35 ou 50 mm², ce qui renchérit l'installation. Idéalement, la batterie et l'onduleur doivent être à moins d'un mètre l'un de l'autre.
Quelle section de câble préconiser entre une batterie 48 V et un onduleur hybride 5 kW ?
Un onduleur hybride 5 kW sous 48 V tire environ 110 A en pointe. Pour une longueur de 1 à 2 mètres, une section de 25 mm² est minimale ; 35 mm² est recommandé pour un usage continu. Les terminaux de raccordement doivent être sertis à la pince hydraulique et non soudés pour garantir la tenue mécanique à long terme.
Quel type de câble utiliser entre batterie et onduleur ?
Les câbles souple multibrins en cuivre OFC (Oxygen-Free Copper) de type H07V-K ou câble batterie rouge/noir sont recommandés. Le cuivre OFC offre une meilleure conductivité et résiste mieux à la corrosion. Il faut impérativement utiliser des cosses serties avec un manchon isolant et protéger le câble positif par un fusible MIDI ou ANL au plus proche de la batterie.
