Câble enterré photovoltaïque : norme et profondeur de pose
Un câble photovoltaïque enterré doit respecter NF C 15-100 (profondeur 0,5-0,85 m selon contexte), être de type U1000 R2V ou H07RN-F sous TPC, avec grillage avertisseur obligatoire à 0,3 m au-dessus. Le dimensionnement dépend de la longueur et de l’intensité à transporter.
Points clés à retenir
- Profondeur minimale : 0,5 m jardin, 0,85 m sous allée passante
- Câble type : U1000 R2V ou H07RN-F + fourreau TPC
- Grillage avertisseur (rouge/blanc/bleu) obligatoire à 0,3 m
- Section calculée selon intensité, longueur et perte < 2%
- Normes : NF C 15-100, NF C 13-100, IEC 61936
Les installations solaires résidentielles avec stockage batterie ou micro-onduleur loin du bâtiment nécessitent des câbles enterrés sécurisés. Les normes françaises encadrent strictement cette infrastructure critique : profondeur, matériaux, signalisation, dimensionnement électrique. Détails pratiques ci-dessous.
Quelles normes régissent un câble enterré photovoltaïque ?
La norme principale est NF C 15-100 (installations électriques basse tension), complétée par NF C 13-100 (réseaux de distribution) et IEC 61936 (installations électriques haute tension extérieures). Pour les circuits CC solaires (courant continu), NF C 15-712 s’ajoute. Ces normes imposent : profondeur minimale, type de câble, signalisation (grillage avertisseur), protection mécanique (TPC), section conducteur adaptée au courant et à la longueur, et distance d’éloignement d’autres réseaux (gaz, eau). Une non-conformité expose à risque d’électrocution, d’incendie et d’annulation d’assurance. Pour une installation complète, consultez notre guide câble entre panneau et onduleur pour le dimensionnement global du circuit.
Profondeur minimale : 0,5 m ou 0,85 m selon la situation ?
Hors circulation (jardin privé, terrasse) : profondeur minimale 0,5 m, obligatoire. Sous voie circulée (allée piétonnière, entrée garage, stationnement) : profondeur minimale 0,85 m. Sous voies publiques : 1,2 m recommandé. Zones gélives (nord-est France, altitude > 800 m) : creuser à 1,2 m pour éviter gelée/dégel qui casse isolants et câbles. Tous ces câbles doivent être en plus encadré d’un fourreau TPC (tube de protection polyéthylène), qui ajoute +0,05 m d’épaisseur. La tranchée finale fait donc 0,55-1,25 m minimum.
| Contexte | Profondeur norme NF C 15-100 | Avec fourreau TPC total | Zone gélive |
|---|---|---|---|
| Hors circulation (jardin) | 0,5 m | 0,55 m | 1,2 m mini |
| Voie circulée (allée) | 0,85 m | 0,9 m | 1,2 m mini |
| Voie publique | 1,0 m | 1,05 m | 1,2-1,5 m |
U1000 R2V vs H07RN-F enterré : quel câble choisir ?
U1000 R2V : câble rigide (monobrin) gaine PVC, diamètre épais, très robuste contre les rongeurs et l’abrasion mécanique. Norme NF C 32-321. Avantage : pas besoin de fourreau TPC supplémentaire si gaine U1000 suffisamment épaisse (≥ 2,5 mm PVC). Coût ~0,30-0,50 €/m. H07RN-F : câble souple (torons fins) gomme synthétique, plus flexible, mais nécessite obligatoirement un fourreau TPC pour la protection. Coût cable ~0,20 €/m + TPC ~0,10-0,15 €/m = ~0,30-0,35 €/m total. Recommandation pratique : U1000 R2V pour circuits CC solaires, H07RN-F uniquement si pliage fréquent nécessaire. Les circuits PV DC sont généralement rectilignes (panneaux → onduleur/régulateur), donc U1000 R2V est le meilleur choix en France.

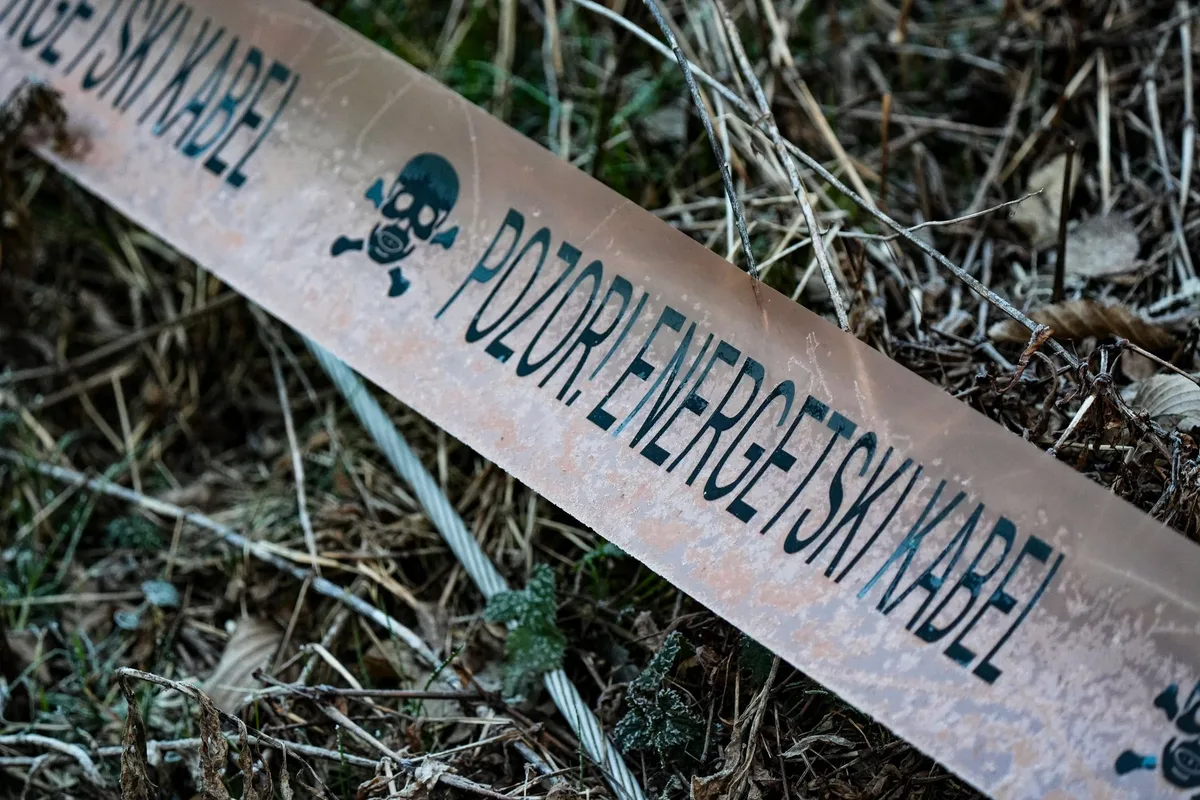

Grillage avertisseur et marquage : obligatoires pour quoi ?
Le grillage avertisseur est une bande plastique rouge et blanc (électricité) ou bleue (électricité DC) posée à 0,3 m au-dessus du câble dans la tranchée. Obligation légale : NF C 15-100 + Décret 2016-360 (sécurité travaux d’excavation). Enjeu : alerter toute personne creusant ultérieurement (extension réseau, piscine, drainage) du risque électrique souterrain. Absence = responsabilité civile/pénale en cas accident. Le marquage au sol (peinture rouge/blanc) est aussi recommandé, avec piquets à 50 m d’intervalle si longue tranchée. Documentation : conserver plan détaillé des tranchées, utile pour diagnostics futurs.
Comment calculer la section d’un câble enterré selon la longueur ?
Trois étapes :
1. Calcul intensité : I = P / (U × cosφ × √3). Exemple 10 kW à 400V triphasé, cosφ=1 : I = 10 000 / (400 × 1 × 1,73) = 14,4 A. Ajouter 20% marge sécurité = 17,3 A.
2. Tableau NF C 15-100 (câble enterré) : Câble enterré réduit l’ampacité par rapport à aérien (-20 à -30%) car mauvaise dissipation thermique. Pour 17,3 A à 50 m de longueur : tableau donne section 6 mm² mini (pour 25 A), mais chute tension = I × ρ × L / S = 17,3 × 0,0175 × 100 / 6 = 5% (trop haut).
3. Correction chute tension : Accepter max 2% → S = I × ρ × L / (U × perte %) = 17,3 × 0,0175 × 100 / (400 × 0,02) = 37,6 mm² en triphasé. Pour 50 m, préférer 25-35 mm² (compromise ampacité vs chute). En monophasé 230V : recalculer S = 17,3 × 0,0175 × 50 / (230 × 0,02) = 33,7 mm².
Tableau rapide pour 50 m max 2% chute :
| Puissance P | Triphasé 400V | Monophasé 230V | Section U1000 R2V |
|---|---|---|---|
| 3 kW | 4,3 A | 13 A | 6 mm² |
| 6 kW | 8,6 A | 26 A | 10-16 mm² |
| 10 kW | 14,4 A | 43 A | 25-35 mm² |
| 15 kW | 21,6 A | 65 A | 35-50 mm² |
Passage sous dalle ou tranchée existante : méthode et risques
Passage sous dalle béton (fondation, terrasse) : creuser fosse, insérer gaine TPC rigide (Ø diamètre + 10 mm) puis câble dedans. Éviter point d’appui direct dalle-câble (coup). Laisser 5-10 cm d’espace libre (sable fin) entre béton et TPC. Passage sous tranchée existante (gaz, eau, télécom) : angle ≥ 90°, distance minimale 1 m horizontale ou 0,5 m verticale (si cas force). Contacter Enedis / GrDF avant travaux : démarches amener courant en sécurité. Risque électrocution, explosion gaz, fuites eau. Utiliser localiseur de câbles (détecteur métaux) si terrain inconnu.
Durée de vie d’un câble enterré solaire et maintenance
Un câble U1000 R2V bien installé dure 30-40 ans. En milieu humide (terrain argileux, nappe phréatique proche), dégradation s’accélère : 20-25 ans. Rongeurs et racines sont les deux ennemis majeurs : les mulots creusent des galeries, les radicelles pénètrent les microfissures d’isolant. Protection TPC rigide réduit ce risque de 80%. Inspection recommandée tous les 5 ans : creuser au-dessus du câble et inspecter visuellement (craquelures, taches d’eau, morsures). En zone humide, installer des conduits de drainage côté est-ouest pour éviter stagnation eau. Aucune maintenance électrique n’est nécessaire si installation conforme. Risque de défaut d’isolement : si multimètre affiche < 100 Ω entre conducteur et terre (norme : > 1 MΩ), câble à remplacer urgent (risque électrocution).
Coût et matériel : budget complet pour une tranchée 50 m
Estimation budget pour 50 m de tranchée solaire (profondeur 0,85 m) en zone résidentielle standard :
- Câble U1000 R2V 35 mm² : 50 m × 0,45 €/m = 22,50 €
- Fourreau TPC diamètre 50 mm : 50 m × 0,12 €/m = 6 €
- Grillage avertisseur rouge/blanc : 50 m × 0,03 €/m = 1,50 €
- Joints de connexion/terminaisons : 4× DT06 ou H16 = 20-30 €
- Main-d’œuvre creusage tranchée : 50 m × 15-25 €/m = 750-1 250 € (si entrepreneur)
- Remplissage/compactage : 750-1 000 €
- Essais isolement + mise en service : 150-300 €
Total matériel + pose : 1 700-2 600 € (artisan électricien RGE). En auto-DIY (creusage seul) : ~50 €/h de location minipelle × 8-10 h = 400-500 €, ramenant coût total à 800-1 200 €. L’installation RGE (avec attestation conformité) est obligatoire pour que l’assurance couvre. Préférer entreprise locale ayant expérience câbles PV solaires : vérifier certifications Qualifelec/Qualibat.
Questions fréquentes
Quelle est la profondeur minimale d'un câble PV enterré ?
Profondeur standard : 0,5 m hors voie circulée (jardin, terrasse). Sous voie circulée ou allée passante : 0,85 m minimum. Hors gélive : 1,2 m recommandé pour éviter dégâts hivernaux. Protéger par fourreau TPC en plus.
Quel câble utiliser pour une tranchée PV enterrée ?
Cable U1000 R2V (câble dur gaine PVC) ou H07RN-F sous TPC (fourreau tube). U1000 R2V est plus robuste contre les rongeurs et l'abrasion. Normes NF C 15-100 + IEC 61936 pour les installations extérieures.
Le grillage avertisseur est-il obligatoire pour un câble enterré PV ?
Oui, le grillage avertisseur (rouge et blanc ou bleu) est obligatoire à 0,3 m au-dessus du câble pour signaler la présence d'une ligne électrique. Risque de blessure ou électrocution en cas de creusement.
Comment calculer la section d'un câble enterré 50 m de long ?
Formule : I = P/(U×cosφ), puis tableau ampacité NF C 15-100 pour câble enterré (dégagement thermique réduit). Pour 10 kW à 400V en triphasé 50m : section 25-35 mm² selon perte tolérable (< 2%).
