Branchement détecteur de mouvement : schéma sûr 2026

Le branchement détecteur de mouvement attire toujours les mêmes questions. Quels fils faut-il vraiment repérer ? Peut-on remplacer un simple interrupteur ? Et pourquoi une lampe s’allume-t-elle toute seule ou reste-t-elle active bien trop longtemps alors que le détecteur est censé simplifier la vie ?

En 2026, le sujet paraît banal, mais il mélange en réalité câblage, logique d’éclairage et réglages fins. Schneider Electric rappelle d’ailleurs que la NF C 15-100 réorganisée publiée en août 2024 est devenue obligatoire à partir de septembre 2025 pour le neuf et les rénovations totales. Dit autrement : on ne pose plus ce type d’appareillage au feeling, surtout dehors ou dans un passage très fréquenté.

Pourquoi poser un détecteur plutôt qu’un simple interrupteur ?

Le détecteur ne sert pas seulement à “faire moderne”. Dans un couloir, une entrée, un garage, un cellier ou une allée, il évite surtout d’oublier la lumière allumée. Legrand conseille d’ailleurs de réserver ce type d’appareil aux zones de passage et non aux pièces où l’on reste immobile longtemps, comme un bureau ou une chambre. C’est logique : un capteur bien placé fluidifie l’usage, alors qu’un capteur mal choisi finit par agacer tout le monde.

Sur l’extérieur, le gain est double. Tu améliores le confort en arrivant la nuit, et tu réduis aussi le temps d’allumage inutile. IZI by EDF rappelle que la portée efficace se situe souvent entre 8 et 10 mètres sur les modèles grand public, ce qui couvre largement une porte d’entrée, un chemin d’accès ou un angle de garage. Encore faut-il viser la bonne zone, pas la rue, pas le portail du voisin et pas le passage des chats.

Si tu compares encore plusieurs solutions, commence par comprendre la logique d’un va-et-vient avant de comparer les montages. La logique du détecteur paraît différente, mais elle repose comme tout circuit d’éclairage sur un principe simple : commander la lampe proprement sans surcharger le reste de l’installation.

Branchement détecteur de mouvement : quels fils faut-il repérer ?

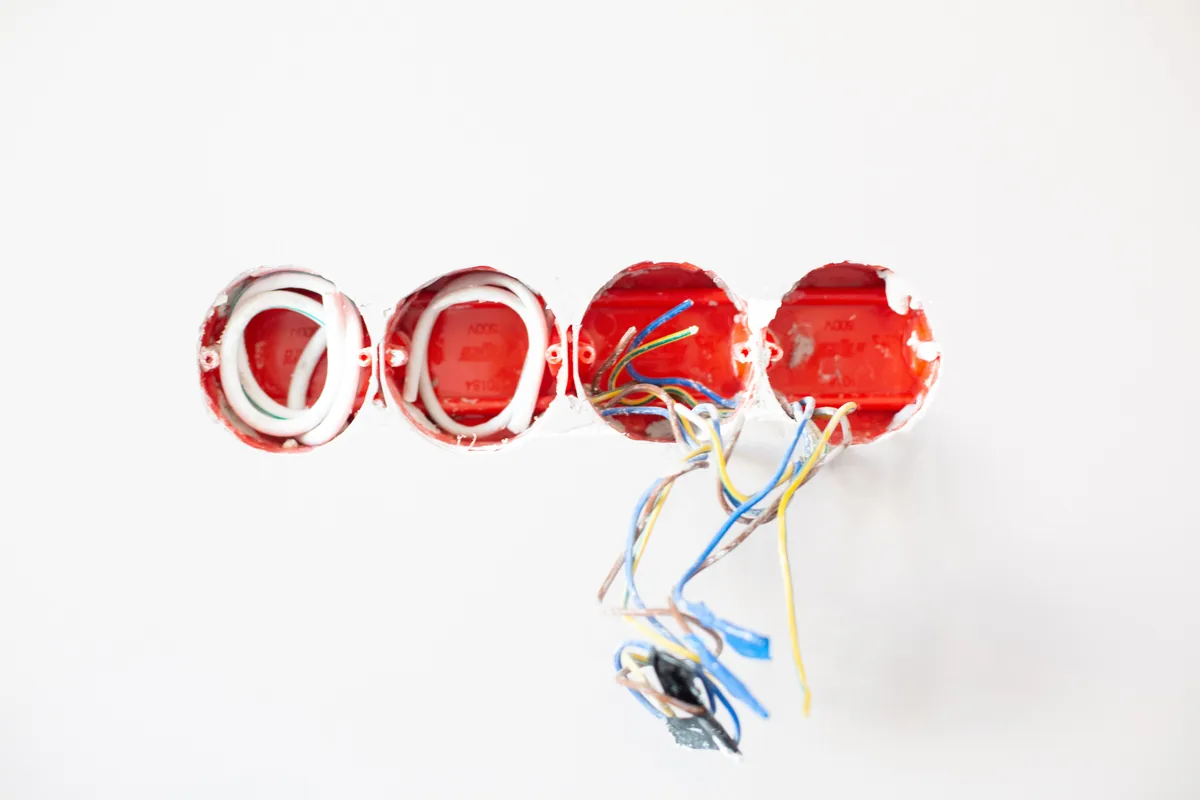

Dans le cas le plus courant, on retrouve trois conducteurs à identifier clairement : la phase d’alimentation, le neutre et le retour lampe. C’est la raison pour laquelle Legrand présente le détecteur mural 3 fils avec neutre comme la solution la plus universelle, notamment avec les sources lumineuses modernes. Le capteur est alimenté en permanence, puis il envoie la phase commandée vers le luminaire quand une présence est détectée.

Le point qui piège le plus souvent n’est pas le schéma lui-même. C’est le remplacement “à l’identique” sans avoir repéré la fonction réelle de chaque fil. Une ancienne couleur non respectée, un repiquage discret dans une boîte ou une phase coupée au mauvais endroit suffisent à brouiller tout le diagnostic. Avant de démonter, il faut donc photographier, repérer et raisonner calmement. Si le câblage est déjà douteux, mieux vaut raccorder un fil électrique proprement quand le circuit doit être repris sur le principe, puis faire confirmer le montage au lieu d’improviser.

Concrètement, le détecteur ne remplace pas un schéma de sécurité. Il s’insère dans un circuit d’éclairage qui doit déjà être cohérent en section, en protection et en raccordement. C’est exactement pour cela qu’un branchement qui “s’allume quand même” n’est pas forcément un bon branchement.

Quelle hauteur de pose et quels réglages évitent les déclenchements inutiles ?

Une énorme partie des pannes supposées vient du réglage, pas du câblage. Legrand distingue deux repères utiles : environ 1,20 m pour les modèles avec interrupteur manuel, et autour de 2,50 m pour ceux qui n’en ont pas. IZI by EDF, de son côté, cite une plage efficace de 1,80 m à 2,50 m pour l’extérieur. Ces chiffres ne se contredisent pas : ils rappellent simplement que la bonne hauteur dépend du type de capteur et de la zone que tu veux surveiller.

Ensuite viennent les deux réglages qui changent tout : la temporisation et le seuil de luminosité. IZI by EDF indique qu’une durée d’activation comprise entre 15 secondes et 10 minutes est fréquente selon les modèles. En pratique, inutile de viser trop long dès le départ. Pour une entrée, une allée ou un cellier, partir sur une durée courte puis allonger légèrement donne souvent de meilleurs résultats qu’une temporisation excessive qui donne l’impression que la lampe ne s’éteint jamais.

Le seuil lux compte tout autant. Si le détecteur est réglé trop haut, il peut allumer la lampe même en plein jour couvert. S’il est réglé trop bas, il ne réagira qu’une fois la zone déjà trop sombre. Sur un détecteur extérieur, la bonne méthode consiste donc à régler d’abord la hauteur, ensuite la sensibilité, puis seulement la durée d’éclairage.

Cas concret : sur une entrée de garage d’environ 7 mètres, un particulier obtenait des déclenchements permanents dès qu’une voiture passait dans la rue. Le câblage était correct. Le vrai problème venait d’une tête trop orientée vers le portail et d’une temporisation réglée au maximum. Après repositionnement du capteur et retour à 45 secondes, le fonctionnement est redevenu propre sans changer le matériel.

Que faut-il vérifier en intérieur ou en extérieur avant la pose ?

En intérieur, la première vérification concerne le type de circuit d’éclairage. Section, protection et nombre de points lumineux doivent rester cohérents avec les repères habituels de la norme habitation. Si tu as un doute, prends deux minutes pour revoir les repères de la norme éclairage maison avant d’ajouter un automatisme qui compliquera ensuite le diagnostic.

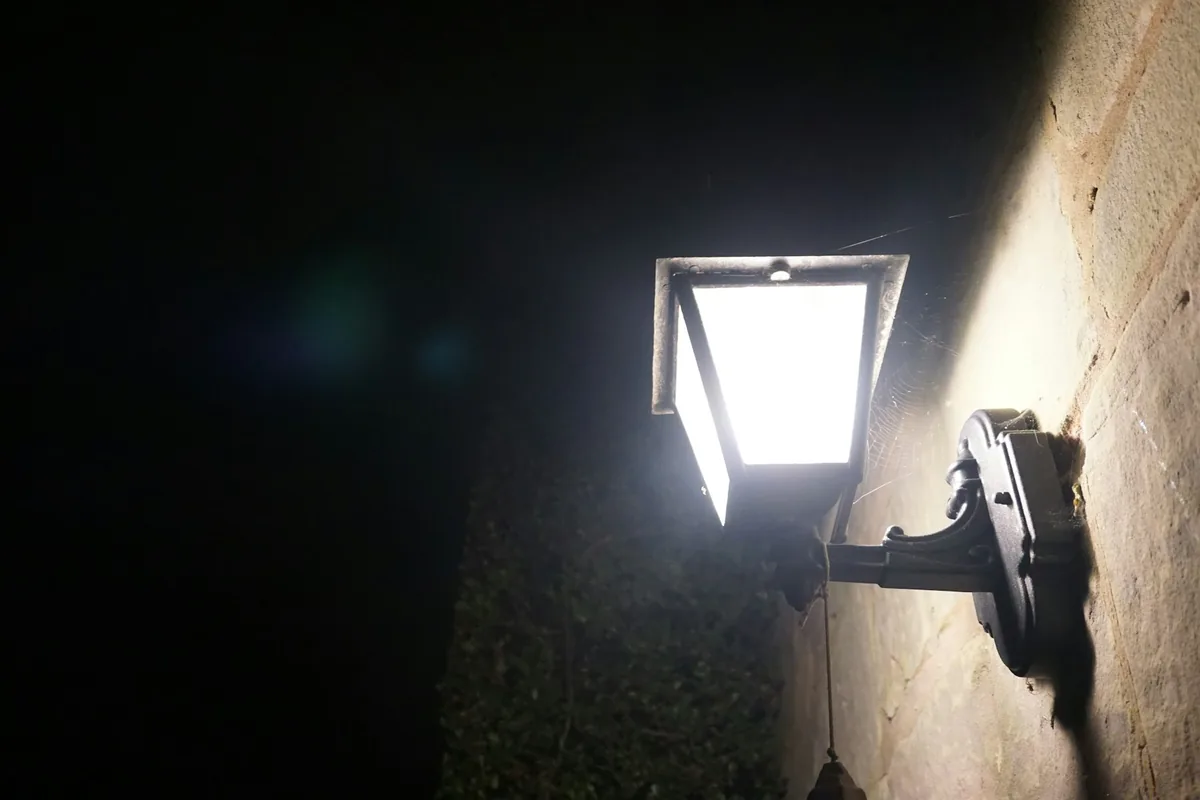

En extérieur, il faut ajouter la question de l’environnement. Vent, pluie, soleil direct, passages latéraux, végétation, hauteur de façade et indice de protection changent vraiment le résultat. Un détecteur placé trop bas peut voir plus d’animaux qu’on ne l’imagine. Un détecteur orienté vers la voie publique déclenchera à répétition. Et un appareillage mal protégé contre l’humidité vieillira mal. Si ton projet touche une applique de façade, un projecteur de jardin ou une sortie de câble, ne juge pas le produit seulement sur son design : regarde aussi l’indice IP, la zone réellement couverte et la compatibilité avec le luminaire déjà en place.

Autre point sous-estimé : la compatibilité avec la lampe. Certains montages anciens tolèrent mal le mélange entre détecteur, LED et appareillage 2 fils. Là encore, le symptôme ressemble parfois à une panne aléatoire, alors qu’il s’agit d’un choix de matériel pas assez universel.

Quelles erreurs reviennent le plus souvent au moment du remplacement ?

La première erreur, c’est de croire qu’un détecteur se pose comme un interrupteur standard sans relire le schéma du circuit. La deuxième, très fréquente, consiste à conclure trop vite à un défaut matériel alors que la tête est mal orientée ou que la sensibilité est réglée trop fort. La troisième, plus gênante, apparaît quand on ajoute le capteur sur une installation déjà peu lisible, sans vérifier la protection au tableau.

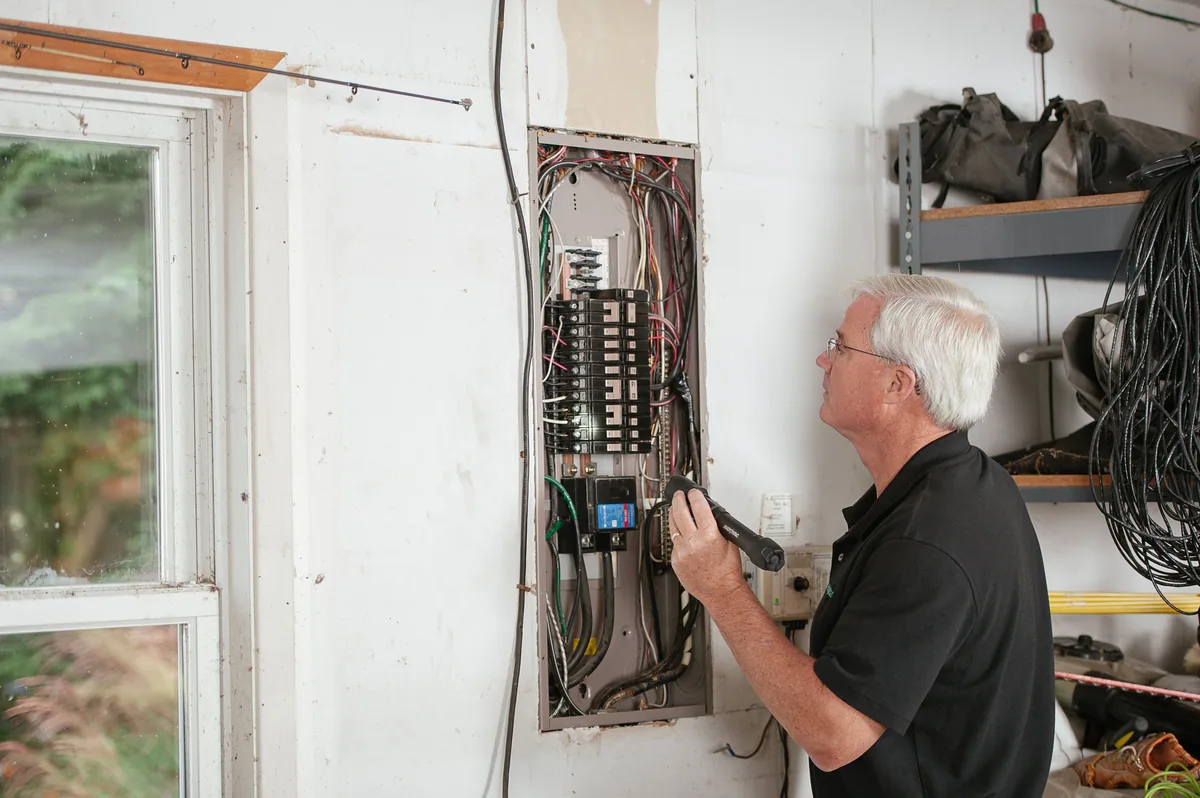

C’est pour cette raison qu’il faut vérifier un tableau électrique avant d’ajouter un nouvel automatisme dès qu’une ligne semble ancienne, mélangée ou mal repérée. Le détecteur lui-même n’est souvent qu’un révélateur. Il met au jour une connexion approximative, un neutre absent là où on le croyait présent, ou un circuit d’éclairage qui a été bricolé au fil du temps.

Dernier piège : vouloir couvrir une zone trop large avec un seul appareil. Un capteur n’a pas vocation à surveiller tout un terrain comme une caméra. Plus la zone est floue, plus les déclenchements seront pénibles. Mieux vaut une détection bien ciblée qu’un grand cône théorique qui allume au moindre mouvement parasite.

Le bon réflexe avant d’acheter ou de remplacer

Avant de choisir un modèle, pose-toi trois questions. Où la lumière doit-elle vraiment s’allumer ? Quel type de luminaire commandes-tu ? Et ton circuit actuel offre-t-il bien phase, neutre, protection correcte et environnement adapté ? Quand ces trois réponses sont claires, le choix du détecteur devient beaucoup plus simple.

Tu veux faire relire un montage, vérifier un doute sur l’extérieur ou éviter une erreur sur un circuit ancien ? Passe par la page contact Sunever pour nous envoyer ton contexte avant de remplacer l’appareillage à l’aveugle.

Ce qu’il faut retenir

Un branchement détecteur de mouvement réussi ne dépend pas d’un seul schéma. Il dépend de trois choses qui travaillent ensemble : un repérage correct des conducteurs, un positionnement réaliste du capteur et des réglages adaptés à la zone. Quand l’un de ces trois points manque, la lumière paraît “capricieuse” alors que le problème est souvent très concret.

Sur une entrée, un garage, un couloir ou une façade, la meilleure approche reste donc simple : on vérifie le circuit, on choisit un modèle cohérent avec la lampe, puis on affine la hauteur et la temporisation sur place. C’est moins spectaculaire qu’un branchement express. C’est aussi ce qui évite les faux déclenchements et les reprises inutiles.

Questions fréquentes

Faut-il un neutre pour brancher un détecteur de mouvement ?

Très souvent oui si tu choisis un modèle mural 3 fils, celui que Legrand présente comme la solution la plus universelle avec les luminaires actuels. Certains produits 2 fils existent, mais ils sont plus sensibles à la compatibilité des lampes.

À quelle hauteur poser un détecteur de mouvement extérieur ?

La plage souvent citée va d’environ 1,80 m à 2,50 m selon le modèle et la zone à couvrir. Legrand distingue aussi 1,20 m pour les versions avec interrupteur manuel et 2,50 m pour celles qui n’en ont pas.

Pourquoi ma lampe reste allumée avec le détecteur ?

Le capteur peut voir une présence permanente, un passage trop large, un véhicule, une branche agitée ou une marche forcée laissée active. Un réglage trop sensible ou une temporisation trop longue suffit aussi à créer ce symptôme.

Peut-on brancher plusieurs détecteurs sur le même éclairage ?

Oui, c’est possible sur certains schémas, mais il faut garder une logique de commande claire et respecter les préconisations du fabricant. Dès que le montage sort du cas simple, mieux vaut faire valider le câblage pour éviter les retours parasites.

Article rédigé par l’équipe Sunever — spécialiste des solutions énergétiques domestiques et de l’électricité pratique depuis 2024.

Sources utiles : Legrand, IZI by EDF, Schneider Electric.
