Transformateur 220V 12V : choix et branchement sûr
Le transformateur 220V 12V sert à alimenter des LED, un ruban lumineux, une sonnette, une petite pompe ou certains accessoires basse tension à partir du secteur domestique. Le principe paraît simple, mais un mauvais choix de puissance, de courant AC/DC ou de polarité peut provoquer une panne rapide, une surchauffe ou un déclenchement électrique.
Ce guide explique comment choisir une alimentation adaptée, comment comprendre les indications VA/W/A et quels points de sécurité vérifier avant tout branchement. L’objectif n’est pas de remplacer un électricien, mais de vous aider à acheter le bon matériel et à éviter les erreurs les plus fréquentes.
À quoi sert un transformateur 220V 12V ?
Dans une maison, le réseau distribue environ 230 V en courant alternatif. Beaucoup d’équipements décoratifs ou techniques fonctionnent pourtant en 12 V, souvent pour limiter les risques au niveau de l’appareil final ou pour être compatibles avec des LED. Le rôle du transformateur, ou plus souvent de l’alimentation électronique moderne, est donc d’abaisser et d’adapter cette tension.
On parle encore couramment de 220 V, même si la tension nominale actuelle est plutôt 230 V en France. Ce raccourci ne change pas votre choix : un appareil indiqué « entrée 220-240 V » convient au réseau domestique. En revanche, la sortie doit correspondre précisément à ce que demande l’appareil : 12 V AC, 12 V DC, puissance suffisante et polarité correcte si c’est du courant continu.
Avant d’intervenir dans une installation, gardez aussi en tête les bases de protection : un circuit doit être correctement protégé en amont. Si vous hésitez entre les protections du tableau, notre guide sur les différences entre fusible et disjoncteur complète utilement cette lecture.
Transformateur 220V 12V : AC ou DC, la première vérification
La mention 12 V ne suffit pas. Il faut regarder si la sortie est en alternatif ou en continu. Un symbole avec une ligne continue et une ligne pointillée indique généralement du DC ; un symbole sinusoïdal ou « ~ » indique de l’AC. Les rubans LED et beaucoup de petits appareils électroniques réclament du 12 V DC. Certaines anciennes sonnettes, lampes halogènes ou automatismes peuvent demander du 12 V AC.
Brancher un appareil prévu pour du courant continu sur une sortie alternative peut l’endommager. À l’inverse, une alimentation DC ne convient pas forcément à un équipement conçu pour fonctionner en AC. Quand la fiche technique n’est pas claire, il vaut mieux rechercher la référence exacte de l’appareil plutôt que choisir au hasard.
Pour un ruban LED, vérifiez aussi la polarité + et -. Une inversion peut empêcher l’allumage, voire abîmer le matériel selon le modèle. Les borniers doivent être serrés proprement, sans brin de cuivre apparent, et l’alimentation doit rester accessible pour inspection.
Calculer la puissance : watts, ampères et marge utile
Le calcul de base est simple : puissance en watts = tension en volts × intensité en ampères. En 12 V, une alimentation de 5 A peut donc fournir environ 60 W. Si vos appareils consomment 45 W au total, cette alimentation est théoriquement suffisante, mais il est plus prudent de garder une marge de 20 à 30 % pour limiter l’échauffement et améliorer la durée de vie.
Pour un ruban LED, la consommation est souvent indiquée en watts par mètre. Un ruban de 9,6 W/m sur 5 m demande environ 48 W. Dans ce cas, une alimentation 12 V de 60 W est cohérente, tandis qu’un petit bloc 24 W sera trop juste. Pour des halogènes, additionsnez toutes les lampes : quatre lampes de 20 W demandent 80 W, hors marge.
Attention aussi aux notations en VA. Pour un usage domestique simple, la valeur en VA donne un ordre de grandeur proche, mais les alimentations électroniques, LED et moteurs peuvent avoir des comportements différents au démarrage. Si l’équipement indique un courant de pointe ou une puissance maximale, utilisez cette valeur haute pour dimensionner.
Le même raisonnement de cohérence tension/intensité vaut pour d’autres circuits. Pour comprendre comment les calibres protègent les conducteurs, consultez notre guide sur le schéma d’un tableau électrique maison.
Branchement transformateur 220 12V : les règles de sécurité

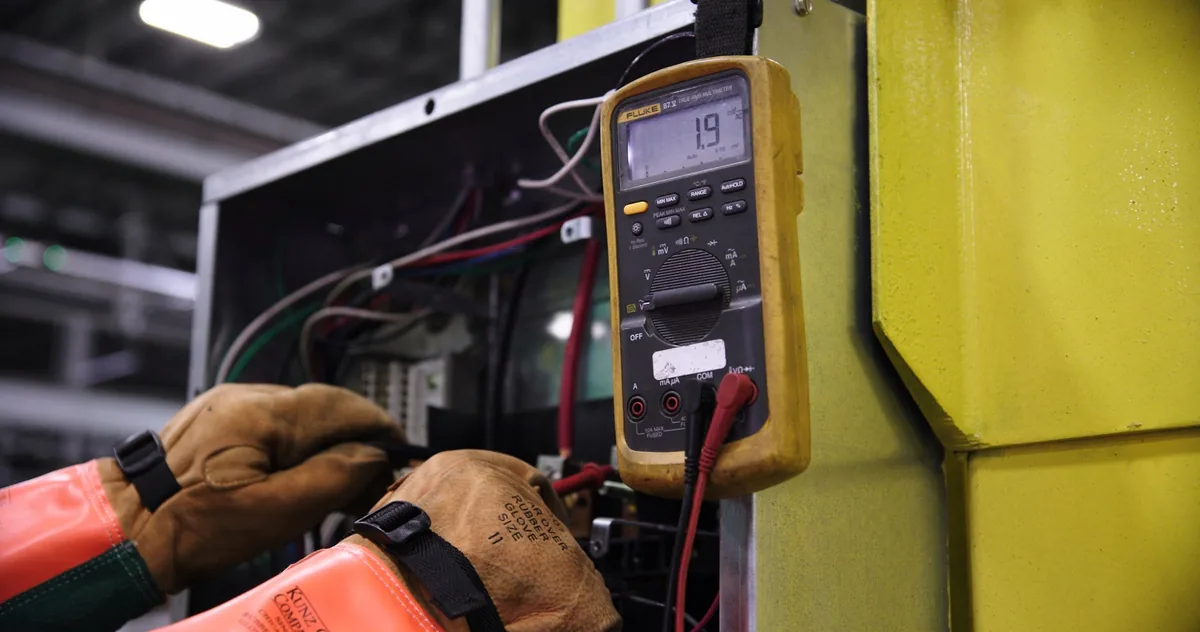

Le côté entrée reste du 230 V : il est donc dangereux. Coupez l’alimentation au disjoncteur, vérifiez l’absence de tension avec un appareil adapté et ne travaillez jamais sur un conducteur supposé hors tension sans contrôle. En rénovation, un code couleur ancien ou un tableau mal repéré doit inciter à la prudence.

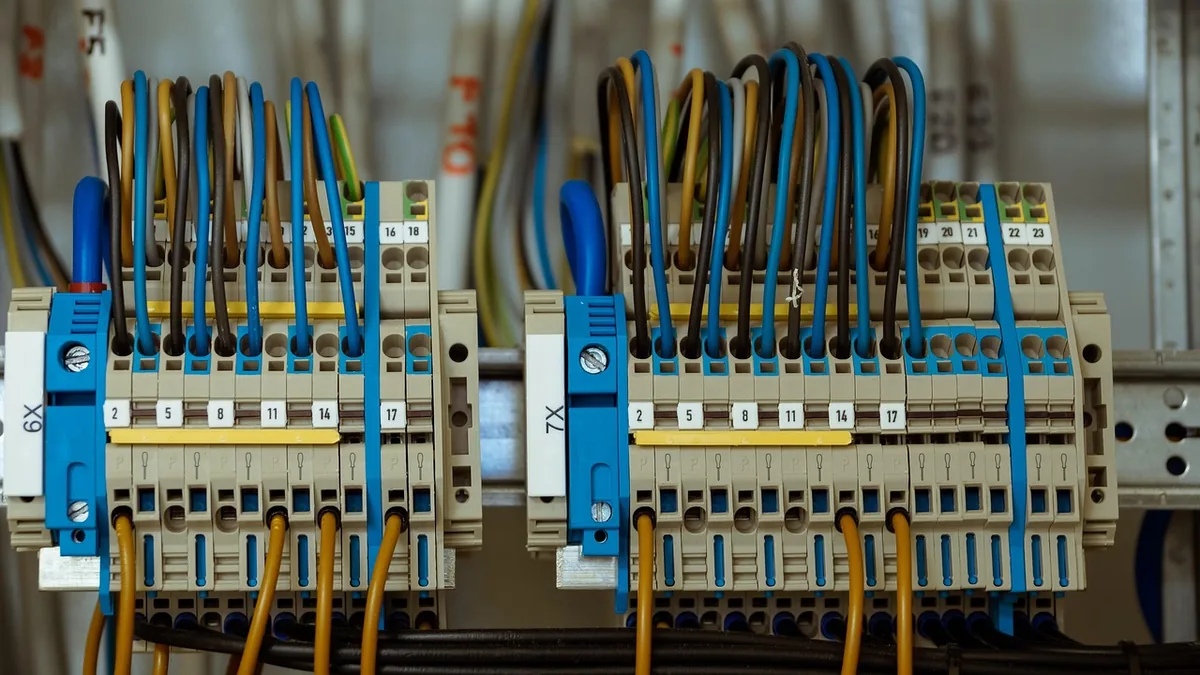

Sur une alimentation classique, l’entrée est souvent marquée L et N pour phase et neutre. La sortie est marquée +V et -V en courant continu, ou simplement 12 V en alternatif. Ne mélangez jamais entrée secteur et sortie basse tension. Les conducteurs doivent être adaptés, correctement dénudés et maintenus dans un boîtier ou un emplacement prévu, pas laissés libres derrière un meuble.
Un branchement transformateur 220 12V propre prévoit aussi la ventilation. Une alimentation enfermée dans un volume isolé ou posée contre un matériau sensible peut chauffer. Laissez de l’air autour du boîtier, respectez le sens de montage si le fabricant l’impose et évitez les zones humides sauf matériel explicitement prévu pour cet usage.
Choisir une alimentation 12V maison selon l’usage
Pour des LED décoratives, privilégiez une alimentation 12 V DC stabilisée, dimensionnée avec marge et idéalement certifiée pour l’éclairage LED. Pour une sonnette ou un carillon, vérifiez la compatibilité AC/DC et la puissance demandée par le fabricant. Pour une pompe, un verrou ou un petit moteur, surveillez le courant de démarrage, souvent plus élevé que la consommation nominale.
Dans une pièce humide ou en extérieur, l’indice de protection devient important. Une alimentation IP20 convient généralement à un intérieur sec, pas à une terrasse exposée. Dans un garage, une gaine, un coffret adapté ou une fixation solide peuvent éviter les arrachements. Les circuits d’éclairage avec va-et-vient ou commandes multiples demandent aussi une bonne lecture du câblage ; notre article sur le schéma de va-et-vient électrique aide à repérer la logique des conducteurs.
Enfin, évitez de multiplier les petits adaptateurs bas de gamme branchés en permanence. Une alimentation de qualité, fixée correctement et accessible, est souvent plus fiable qu’un empilement de blocs secteur et de dominos improvisés.
Erreurs courantes à éviter avec une alimentation 12V
La première erreur consiste à choisir uniquement au prix ou à la taille. Une alimentation trop faible peut fonctionner quelques minutes, puis chauffer, clignoter ou tomber en panne. La deuxième erreur est d’ignorer la polarité. En 12 V DC, le + et le – doivent être respectés, surtout avec les LED et l’électronique.
Autre piège : rallonger fortement la sortie 12 V avec un câble trop fin. À basse tension, l’intensité augmente vite et les pertes deviennent visibles : baisse de luminosité en bout de ruban, échauffement du câble, comportement instable. Si la distance est importante, il faut adapter la section, rapprocher l’alimentation ou répartir les points d’injection.
Ne confondez pas non plus un transformateur avec une protection différentielle. Une alimentation 12 V ne dispense pas d’une installation sûre côté tableau. Pour les prises, interrupteurs et circuits mixtes, la lecture de notre guide prise et interrupteur sur le même circuit peut éviter de mauvaises interprétations.
Quand faut-il appeler un professionnel ?
Appelez un électricien si le raccordement touche directement le tableau, si les fils ne sont pas repérés, si l’installation est ancienne, si vous observez des traces de chauffe ou si le disjoncteur déclenche régulièrement. Ces symptômes peuvent révéler un défaut plus large qu’un simple problème d’alimentation 12 V.
Un professionnel pourra vérifier la protection amont, la section des conducteurs, la continuité de terre quand elle est nécessaire et la conformité du montage. C’est particulièrement important dans les logements rénovés par étapes, où plusieurs générations de câblage peuvent cohabiter.
Pour les installations triphasées ou les ateliers avec plusieurs circuits, la prudence est encore plus importante. Notre article sur le branchement 220 V triphasé donne des repères, mais ne remplace pas un diagnostic sur place.
Questions fréquentes
Quelle puissance choisir pour un transformateur 220V 12V ?
Additionnez la puissance des appareils en watts, puis gardez 20 à 30 % de marge. Pour 40 W de ruban LED, visez par exemple une alimentation 12 V d’au moins 50 à 60 W.
Peut-on brancher n’importe quel appareil 12 V sur le même transformateur ?
Non. Il faut vérifier la tension exacte, le type de courant AC ou DC, la polarité en courant continu et la puissance totale. Deux appareils 12 V peuvent avoir des besoins très différents.
Un transformateur 220V 12V protège-t-il contre les courts-circuits ?
Certains modèles intègrent une protection, mais il ne faut pas compter uniquement dessus. Le circuit amont doit rester correctement protégé et les connexions doivent être propres, serrées et isolées.
Faut-il couper le courant pour raccorder une alimentation 12 V ?
Oui. Toute intervention côté 230 V doit se faire alimentation coupée, avec vérification d’absence de tension. En cas de doute, surtout dans un tableau ancien, faites intervenir un électricien.
Conclusion
Un transformateur 220V 12V se choisit d’abord selon la sortie demandée par l’appareil : 12 V AC ou DC, puissance suffisante, polarité et environnement d’installation. En gardant une marge de puissance, en protégeant correctement le côté 230 V et en laissant l’alimentation ventilée, vous évitez la plupart des pannes et des risques.
Si le raccordement impose d’ouvrir un tableau, de modifier un circuit existant ou de travailler dans un logement ancien, ne prenez pas de risque : préparez vos références, vos puissances et vos longueurs de câble, puis faites valider le montage par un professionnel.
