Schéma va-et-vient : ce montage permet de commander le même éclairage depuis deux endroits, par exemple en haut et en bas d’un escalier. Le principe reste simple si l’on distingue bien la phase, les deux navettes et le retour lampe, mais il doit toujours être réalisé hors tension et dans le respect de la NF C 15-100.
Contenus de la page
ToggleÀ quoi sert un schéma va-et-vient ?
Un va-et-vient remplace le simple interrupteur quand une lampe doit être pilotée depuis deux points. Chaque interrupteur possède généralement une borne commune, souvent marquée L, et deux bornes de liaison. Les deux interrupteurs ne coupent pas le neutre : ils orientent la phase vers l’une ou l’autre navette, puis vers le retour lampe.
Dans une maison, ce montage se retrouve dans un couloir, un escalier, une chambre avec commande près de la porte et du lit, ou une entrée avec deux accès. Il est apprécié parce qu’il reste fiable, peu coûteux et compatible avec la plupart des appareillages muraux. En rénovation, son principal défi n’est pas le principe électrique, mais l’identification correcte des fils déjà présents dans la boîte d’encastrement. Si tu veux aller plus loin sur les circuits mixtes, consulte aussi notre guide pour brancher une prise et un interrupteur sur le même circuit.

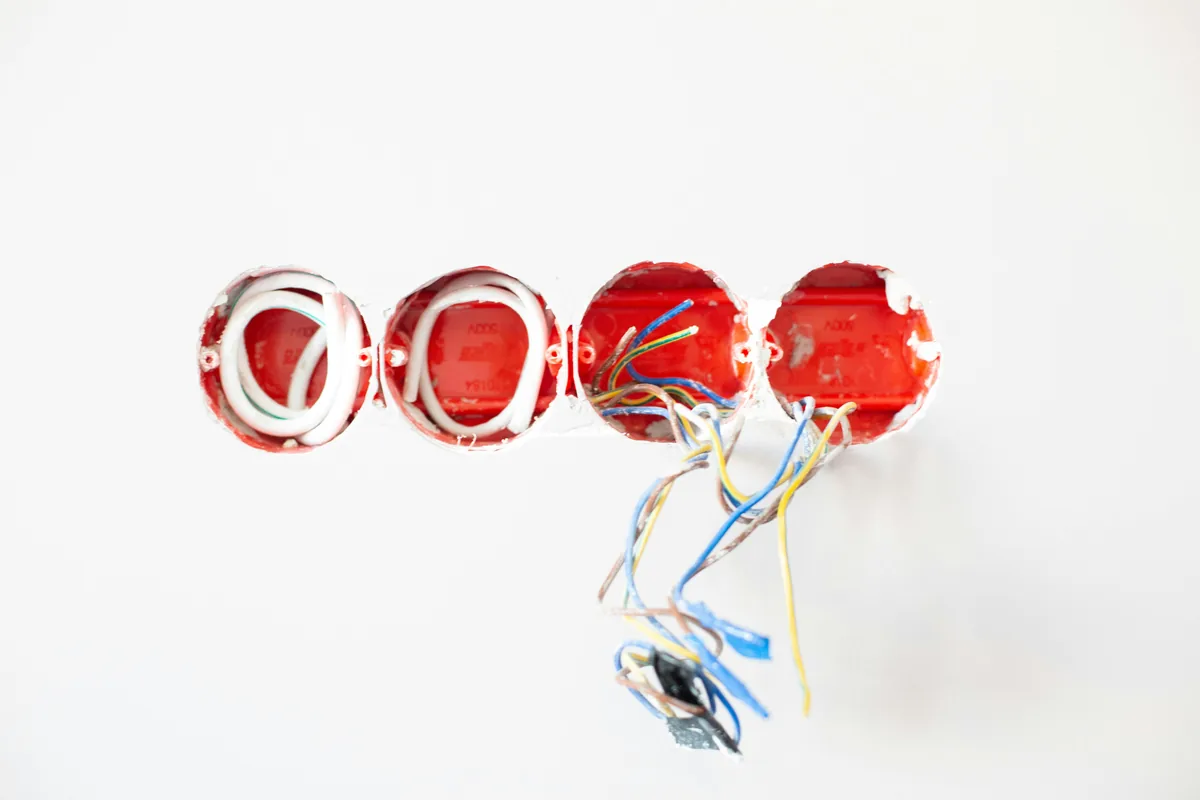

Les fils à identifier avant le branchement
Avant de regarder le câblage, il faut nommer les fils. La phase arrive du tableau électrique, généralement en rouge, marron ou noir. Les deux navettes relient les interrupteurs entre eux. Le retour lampe repart du second interrupteur vers le luminaire. Le neutre, lui, va directement au luminaire et ne passe pas par les bornes du va-et-vient.
En pratique, les couleurs peuvent varier dans les logements anciens. Le bleu doit rester réservé au neutre et le vert/jaune à la terre. Pour éviter une erreur, coupe le disjoncteur, vérifie l’absence de tension avec un appareil adapté, puis repère chaque conducteur avant démontage. Pour les sections de conducteurs, notre article sur raccorder un fil électrique en toute sécurité donne les repères utiles.

Branchement va et vient : le principe étape par étape
Le raccordement classique suit une logique en quatre liaisons. D’abord, la phase d’alimentation arrive sur la borne commune L du premier interrupteur. Ensuite, deux fils navettes partent des bornes 1 et 2 du premier interrupteur vers les bornes 1 et 2 du second. Puis le retour lampe se raccorde sur la borne commune L du second interrupteur. Enfin, le neutre et la terre arrivent au point lumineux selon le type de luminaire.
Le point important est de ne pas mélanger navette et retour lampe. Si la lampe reste allumée en permanence, ne s’allume jamais, ou ne fonctionne que dans une combinaison de positions, l’erreur vient souvent d’une borne commune mal identifiée. Les fabricants indiquent parfois les bornes par L, COM, 1 et 2 : il faut suivre le marquage de l’appareil, pas seulement la position physique des vis.
Sécurité NF C 15-100 : les limites à respecter
Un circuit d’éclairage domestique est généralement câblé en 1,5 mm² et protégé par un disjoncteur de 16 A maximum. La règle couramment retenue est de ne pas dépasser 8 points lumineux par circuit. Ces repères évitent de surcharger une ligne et facilitent le diagnostic en cas de panne.

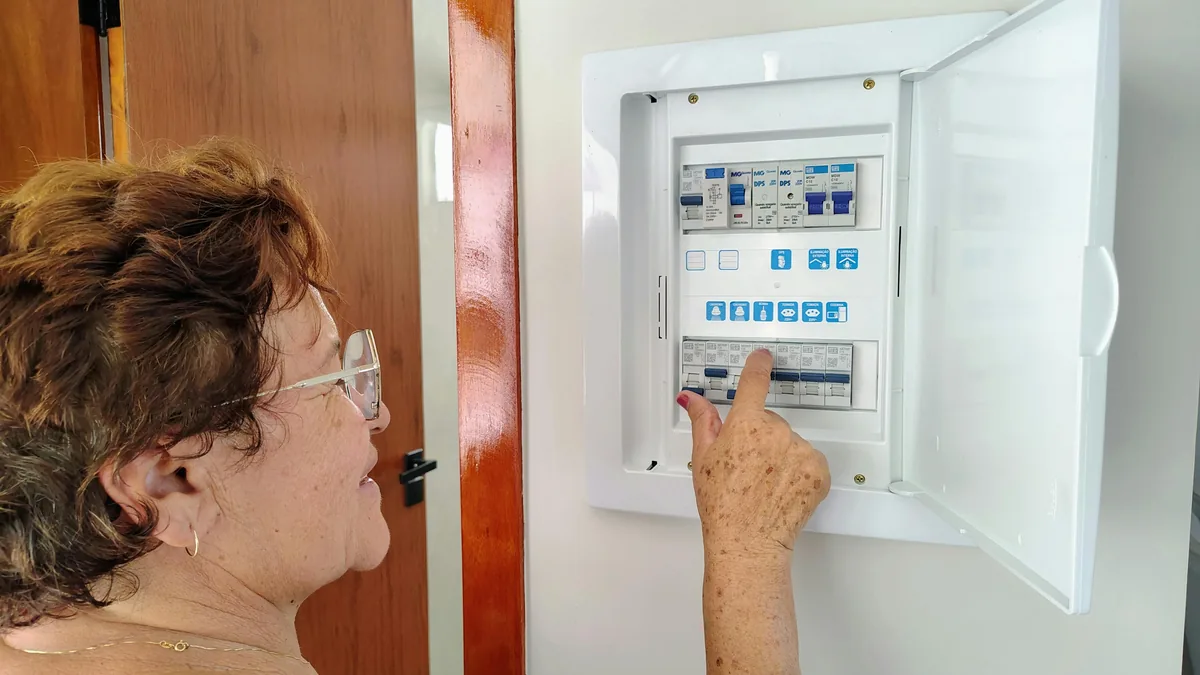

La sécurité passe aussi par la méthode : couper l’alimentation au tableau, condamner si possible le disjoncteur, vérifier l’absence de tension, travailler avec des connexions serrées et remettre les boîtes correctement fermées. Si le circuit est ancien, sans terre, avec couleurs incohérentes ou fils abîmés, mieux vaut faire contrôler l’installation. Un comprendre les bases d’une installation électrique en kit aide à comprendre où se situe la protection du circuit.
Erreurs fréquentes sur un interrupteur va-et-vient
La première erreur consiste à brancher la phase sur une borne navette au lieu de la borne commune. La seconde est d’utiliser le fil bleu comme navette, ce qui crée une confusion dangereuse avec le neutre. La troisième est de raccorder le neutre sur l’interrupteur alors qu’il doit aller au luminaire dans un montage classique.
Autre piège : remplacer un ancien mécanisme sans photo ni repérage préalable. Deux interrupteurs de marques différentes n’ont pas toujours les bornes au même endroit. Avant de débrancher, prends une photo nette, marque les navettes avec un ruban, puis compare avec la notice du nouveau mécanisme.

Comment diagnostiquer un va-et-vient qui ne fonctionne pas ?
Si la lampe ne réagit plus, commence par vérifier l’ampoule, le disjoncteur et les connexions au luminaire. Si elle fonctionne depuis un interrupteur mais pas l’autre, une navette est probablement mal serrée ou inversée avec la borne commune. Si elle s’allume seulement dans certaines positions, les deux navettes ne sont pas raccordées sur les bonnes bornes.
Le diagnostic doit rester prudent : on ne teste pas au hasard sous tension. Pour identifier les conducteurs, il faut un multimètre ou un VAT et un minimum de méthode. Notre guide pour fixer un câble au mur proprement et en sécurité rappelle les précautions de base avant toute mesure.
Conclusion
Un schéma va-et-vient devient facile à comprendre quand on sépare clairement les rôles : phase sur le premier commun, deux navettes entre les interrupteurs, retour lampe sur le second commun, neutre directement au luminaire. Si le câblage ne correspond pas, si les couleurs sont douteuses ou si le tableau est ancien, la meilleure décision reste de faire intervenir un électricien qualifié.
Questions fréquentes
Peut-on faire un va-et-vient avec deux interrupteurs simples ?
Non. Il faut deux mécanismes va-et-vient, chacun avec une borne commune et deux bornes navettes. Un interrupteur simple n’a pas les contacts nécessaires.
Quelle couleur utiliser pour les navettes d’un va-et-vient ?
On évite le bleu et le vert/jaune. Les navettes sont souvent orange, violet, marron ou noir selon les habitudes, à condition que le repérage reste clair.
Pourquoi mon va-et-vient ne marche que dans une position ?
C’est souvent une inversion entre la borne commune et une navette. Il faut couper le courant, vérifier le marquage L ou COM, puis reprendre le raccordement.
Combien de points lumineux peut-on mettre sur le circuit ?
Sur un circuit d’éclairage en 1,5 mm², on retient généralement 8 points lumineux maximum avec une protection par disjoncteur 16 A maximum.
