Prise interrupteur même circuit : schéma conforme et sûr

prise interrupteur même circuit : la question revient souvent quand on veut ajouter une prise près d’une porte, commander une lampe d’appoint ou simplifier une petite rénovation. La bonne réponse dépend surtout du rôle de la prise : prise permanente, prise commandée par interrupteur, ou simple repiquage depuis un boîtier existant. Voici un guide clair pour comprendre le schéma, rester cohérent avec la NF C 15-100 en 2026 et éviter les montages dangereux.

prise interrupteur même circuit : ce qui est autorisé ou non

Dans un logement, une prise et un interrupteur peuvent physiquement se trouver dans le même appareillage ou dans le même boîtier, mais cela ne veut pas dire que l’on peut mélanger n’importe quels circuits. La NF C 15-100, révisée en 2024 et pleinement applicable après la période de recouvrement terminée en août 2025, organise les installations basse tension par circuits protégés : prises, éclairage, circuits spécialisés, salle d’eau, extérieur, etc.

Le cas le plus simple est la prise commandée par interrupteur : l’interrupteur coupe ou alimente la phase d’une prise destinée à une lampe mobile. Ce montage est courant dans un salon ou une chambre quand il n’y a pas de plafonnier. Il doit rester lisible, limité et protégé par un disjoncteur adapté.

En revanche, utiliser l’interrupteur d’un point lumineux comme “source facile” pour créer une prise permanente est souvent une mauvaise idée. Un interrupteur ne contient pas toujours le neutre ni la terre. Or une prise 2P+T a besoin de la phase, du neutre et du conducteur de protection. Si ces trois conducteurs ne sont pas présents au bon endroit, il faut repartir d’une boîte de dérivation, du tableau ou d’un circuit prises existant conforme.

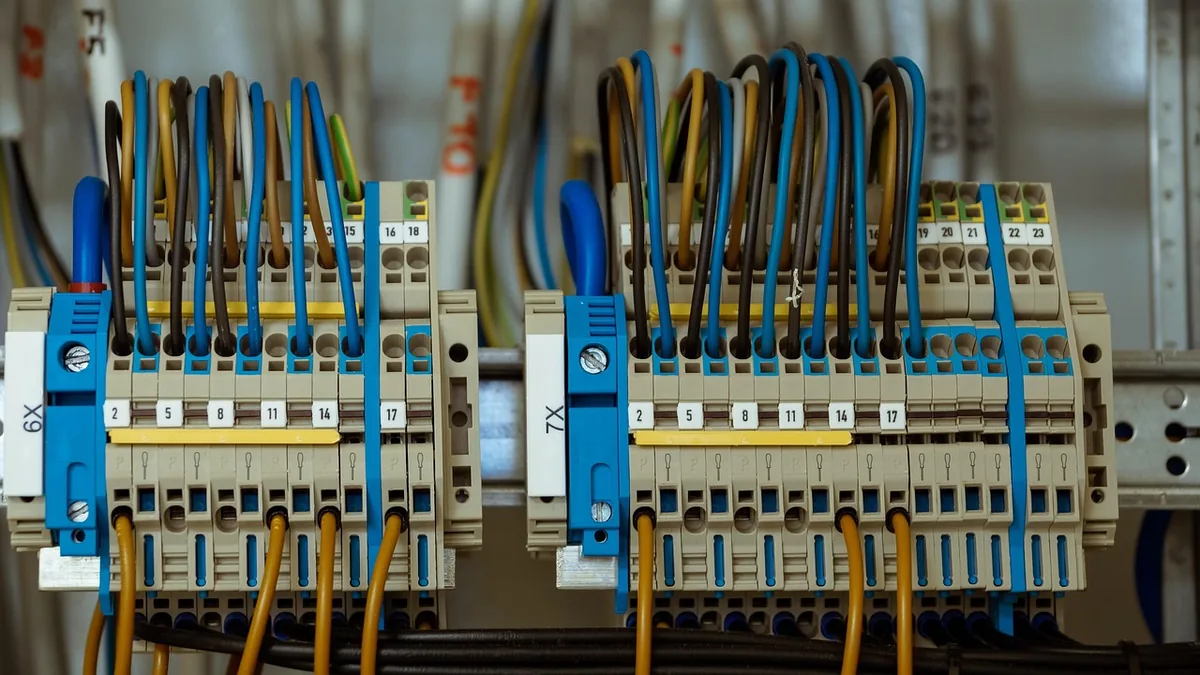

Schéma prise interrupteur : comprendre les fils

Pour visualiser le montage, il faut distinguer quatre conducteurs possibles : la phase, le neutre, la terre et le retour lampe. La phase arrive généralement à l’interrupteur, puis repart vers le luminaire sous forme de retour lampe. Le neutre, lui, va souvent directement au luminaire, sans passer par l’interrupteur. C’est la raison pour laquelle un boîtier d’interrupteur ancien ne permet pas toujours d’ajouter une prise.

Pour une prise commandée, le principe est différent : la phase arrive sur l’interrupteur, ressort en phase commandée, puis alimente la borne L de la prise. Le neutre arrive directement sur la borne N de la prise. La terre arrive sur la borne de protection. Quand l’interrupteur est ouvert, la prise n’est plus alimentée. Quand il est fermé, la prise reçoit le 230 V.

Pour une prise permanente à côté d’un interrupteur, le schéma doit apporter une phase permanente, un neutre et une terre jusqu’au mécanisme de prise. Si seule une phase coupée est disponible, la prise fonctionnerait uniquement interrupteur fermé, ce qui n’est pas l’objectif et peut créer des confusions. Avant de modifier, relis aussi les bases pour raccorder un fil électrique sans créer de mauvais contact : un mauvais serrage peut chauffer, même avec un montage apparemment simple.

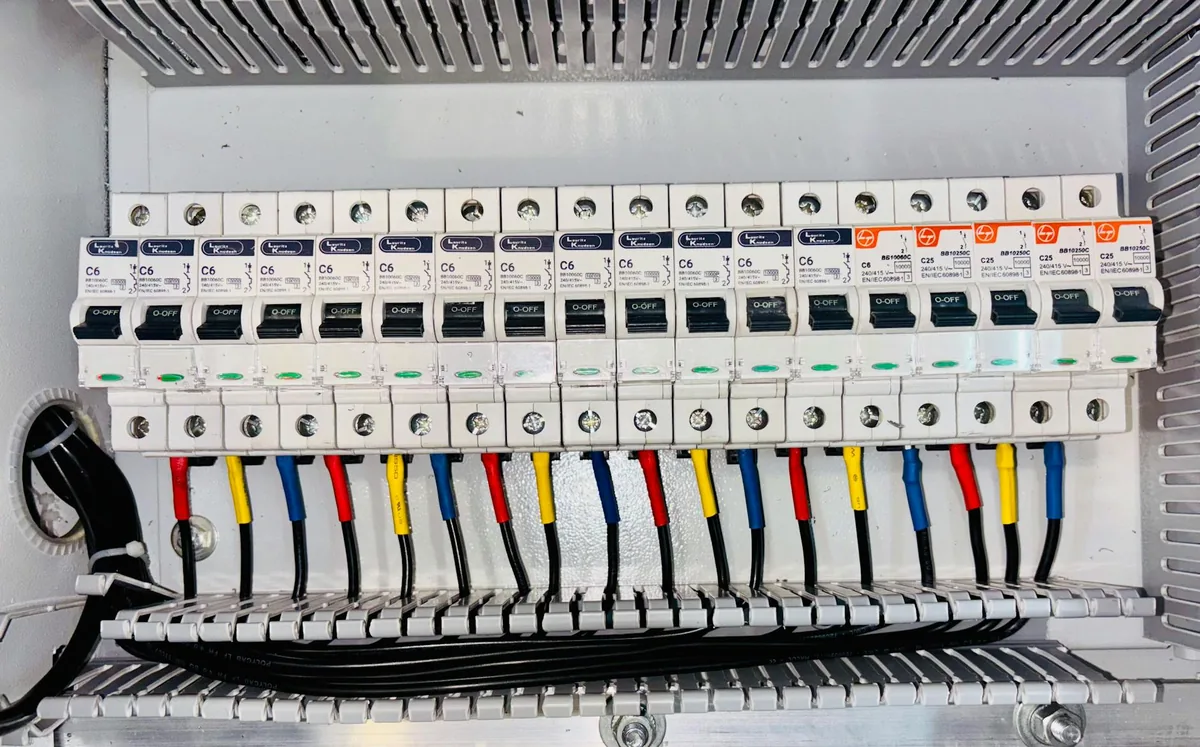

Disjoncteur, section de câble et nombre de prises

Le disjoncteur ne se choisit pas au hasard. Pour un circuit prises domestique, les repères courants restent simples : jusqu’à 8 prises sur un circuit en 1,5 mm² protégé en 16 A, ou jusqu’à 12 prises sur un circuit en 2,5 mm² protégé en 20 A. Ces valeurs doivent rester compatibles avec la puissance réellement utilisée : plusieurs appareils chauffants ou outils branchés en même temps peuvent saturer un circuit bien avant d’atteindre le nombre maximal de socles.

Un circuit d’éclairage est généralement traité autrement. On évite donc de transformer un circuit lumière en circuit prises pour alimenter un aspirateur, un radiateur mobile ou un appareil puissant. Si l’objectif est seulement de commander une lampe de chevet ou un lampadaire, la prise commandée a du sens. Si l’objectif est d’ajouter une vraie prise de service, mieux vaut repartir d’un circuit prises existant ou créer une nouvelle ligne depuis le tableau.

La protection différentielle 30 mA reste un point de sécurité majeur. Chaque départ de circuit doit être rattaché à une protection adaptée dans le tableau, avec une section de conducteur cohérente. Les recommandations récentes mentionnent aussi les dispositifs de protection contre les défauts d’arc pour certains circuits prises à risque, notamment dans des lieux sensibles ou avec des équipements difficiles d’accès.

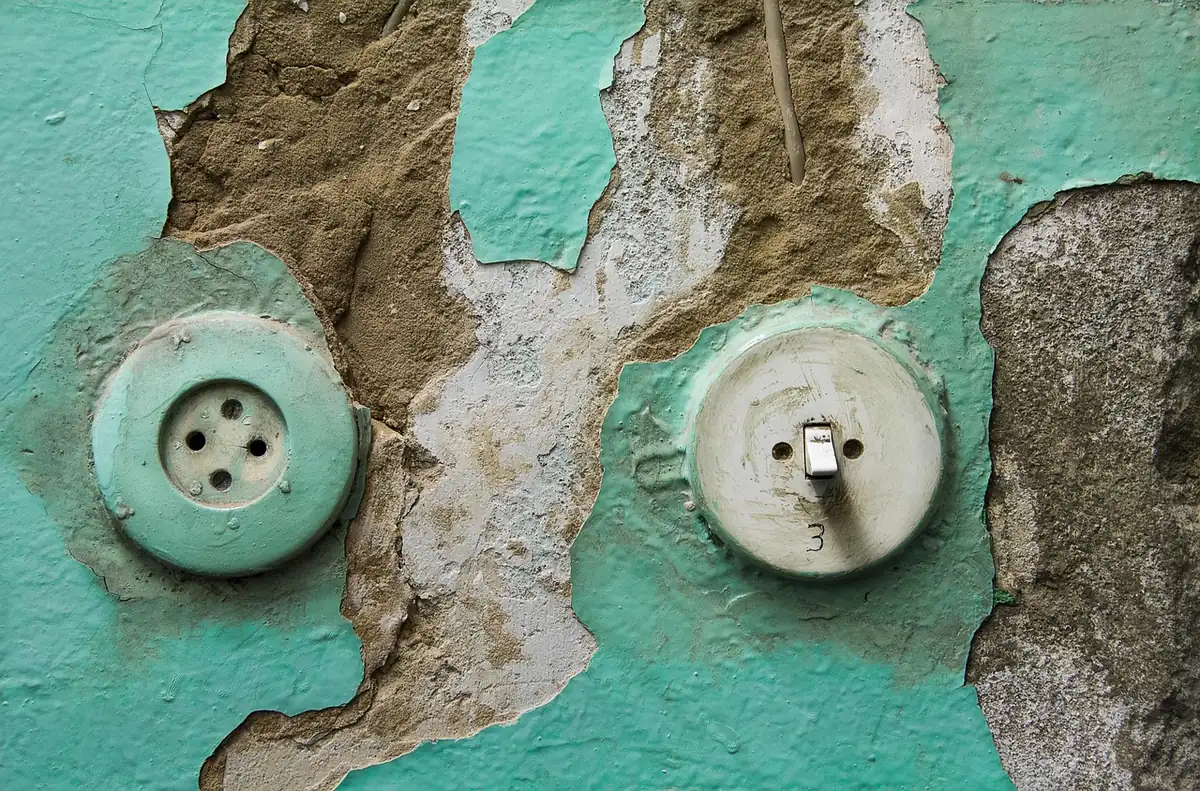

Cas pratique : brancher prise sur interrupteur sans erreur

Avant de parler branchement, la première étape est la sécurité : couper le disjoncteur général ou le départ concerné, vérifier l’absence de tension avec un appareil adapté, puis identifier les conducteurs. Un code couleur donne des indices, mais il ne suffit jamais dans un logement ancien. Le bleu correspond normalement au neutre, le vert/jaune à la terre, et les autres couleurs peuvent servir à la phase ou aux retours. Dans une rénovation, il faut tester, pas deviner.

Si le neutre et la terre sont absents dans le boîtier d’interrupteur, ne les “fabrique” pas avec un autre fil et ne détourne pas le conducteur de protection. La terre ne transporte pas le courant de fonctionnement ; elle sert à protéger les personnes en cas de défaut. Un montage sans terre sur une prise avec broche de terre donne une fausse impression de sécurité.

Si les trois fils nécessaires sont présents, le câblage doit rester propre : phase permanente vers la prise pour une prise permanente, phase via l’interrupteur pour une prise commandée, neutre sur N, terre sur la borne dédiée. Les connexions doivent être dans un boîtier accessible, avec des bornes prévues pour la section des fils. Pour les passages apparents, ce guide peut compléter la méthode : fixer un câble au mur proprement et en sécurité.

Hauteurs, emplacement et pièces à risque

La position de l’appareillage compte aussi. En intérieur, une prise standard se place au minimum à 5 cm du sol fini et reste généralement sous 1,30 m. Un interrupteur d’éclairage se situe plutôt entre 90 cm et 1,30 m, avec une hauteur pratique autour de 1,10 m. Ces repères rendent l’installation plus confortable et plus facile à comprendre pour les occupants.

Dans une cuisine, une salle d’eau, un garage ou à l’extérieur, les contraintes augmentent. On évite les prises au-dessus de l’évier ou des plaques de cuisson, on respecte les volumes de sécurité de la salle de bain et on choisit un indice de protection adapté en extérieur. Une prise commandée près d’une zone humide n’est pas un bricolage anodin : le matériel, la protection différentielle et l’emplacement doivent être cohérents.

Pour une installation solaire plug and play ou un petit atelier domestique, la tentation est parfois d’ajouter rapidement une prise près d’un interrupteur. Ce n’est pas le bon réflexe si la ligne risque d’alimenter un appareil permanent. Dans ce cas, mieux vaut penser circuit dédié, charge simultanée et suivi de consommation ; par exemple, une suivre la consommation d’une prise électrique peut aider à comprendre les usages, mais elle ne remplace pas une ligne correctement dimensionnée.

Erreurs fréquentes à éviter

La première erreur consiste à confondre retour lampe et phase permanente. Une prise alimentée par un retour lampe ne sera active que dans certaines positions de l’interrupteur, ce qui crée une panne “fantôme” difficile à diagnostiquer. La deuxième erreur est de mélanger deux circuits : prendre le neutre d’un circuit, la phase d’un autre, puis protéger l’ensemble avec des disjoncteurs différents. C’est dangereux et peut déclencher des différentiels ou masquer un défaut.

La troisième erreur est de dépasser la capacité du circuit. Une prise ajoutée pour un chargeur de téléphone n’a pas le même impact qu’une prise utilisée ensuite pour un radiateur soufflant. Un disjoncteur 16 A permet théoriquement environ 3 680 W sous 230 V, mais un usage prolongé proche de la limite n’est pas une bonne pratique. Sur un circuit 20 A, la limite théorique monte à environ 4 600 W, avec une section 2,5 mm², mais la prudence reste de fractionner les usages puissants.

Enfin, ne laisse pas de connexions volantes derrière une plaque trop serrée. Le boîtier doit offrir assez de volume, les conducteurs doivent être dénudés à la bonne longueur, et les mécanismes doivent être compatibles. Si tu pars d’un kit ou d’une rénovation complète, notre guide pour préparer une installation électrique en kit peut aider à cadrer le projet avant l’achat du matériel.

Quand appeler un électricien ?

Appelle un professionnel si tu n’identifies pas clairement la phase, le neutre et la terre, si le logement est ancien, si plusieurs circuits arrivent dans la même boîte ou si le tableau n’est pas lisible. C’est aussi recommandé pour une salle de bain, un extérieur, une cuisine ou tout appareil de forte puissance. Le coût d’une vérification est souvent faible par rapport au risque d’échauffement, de déclenchements répétés ou de non-conformité.

Un électricien pourra confirmer si le montage doit être une prise commandée, une prise permanente repiquée sur un circuit prises, ou une nouvelle ligne depuis le tableau. Il vérifiera aussi la continuité de terre, la protection différentielle, la section des conducteurs et le calibre du disjoncteur.

Conclusion

Le montage prise interrupteur même circuit est possible dans certains cas, surtout pour une prise commandée dédiée à une lampe. Mais il ne faut jamais supposer qu’un interrupteur contient tous les fils nécessaires à une prise permanente. La règle simple : phase, neutre, terre, protection adaptée et circuit cohérent. Si un de ces éléments manque, mieux vaut tirer une ligne propre plutôt que bricoler un repiquage incertain.

Questions fréquentes

Peut-on brancher une prise directement sur un interrupteur ?

Oui, uniquement si le montage est prévu comme une prise commandée ou si le boîtier contient bien phase permanente, neutre et terre. Sinon, le branchement est incomplet ou dangereux.

Combien de prises peut-on commander avec un interrupteur ?

La pratique courante est de limiter ce montage à une ou deux prises commandées dans la même pièce, destinées à des lampes mobiles, pas à des appareils puissants.

Pourquoi n’ai-je pas de neutre derrière mon interrupteur ?

Dans beaucoup d’installations, l’interrupteur ne coupe que la phase et le neutre va directement au luminaire. C’est normal, mais cela empêche d’ajouter une prise sans autre alimentation.

Quel disjoncteur utiliser pour une prise ajoutée ?

Un circuit prises se protège généralement en 16 A avec du 1,5 mm² ou en 20 A avec du 2,5 mm², en respectant le nombre de prises et la charge réellement utilisée.

Faut-il une terre pour une prise commandée ?

Oui. Une prise 2P+T doit disposer d’un conducteur de protection raccordé à la terre, même si l’appareil branché est une lampe de faible puissance.
