Permutateur électrique : schéma sûr et câblage clair
Le permutateur électrique revient souvent quand un va-et-vient à deux commandes ne suffit plus. Tu as un couloir long, un escalier avec un accès en bas, un autre au palier et un dernier près d’une porte ? C’est exactement le genre de cas où le schéma à trois points devient utile.
Le piège, c’est que beaucoup de bricoleurs mélangent permutateur, va-et-vient et télérupteur. Résultat : navettes croisées au mauvais endroit, boîte trop petite, ou achat du mauvais appareillage. Mieux vaut repartir sur une logique simple avant de toucher au circuit.
À quoi sert un permutateur électrique ?
Le permutateur ne remplace pas un interrupteur classique. Il vient s’insérer entre deux va-et-vient pour piloter un seul point lumineux depuis trois emplacements. Legrand rappelle clairement cette logique : deux va-et-vient encadrent le montage, et le permutateur vient commuter les navettes au milieu. Si tu veux revoir le montage de base avant d’ajouter cette brique supplémentaire, tu peux revoir le schéma d’un va-et-vient classique avant d’ajouter un troisième point.

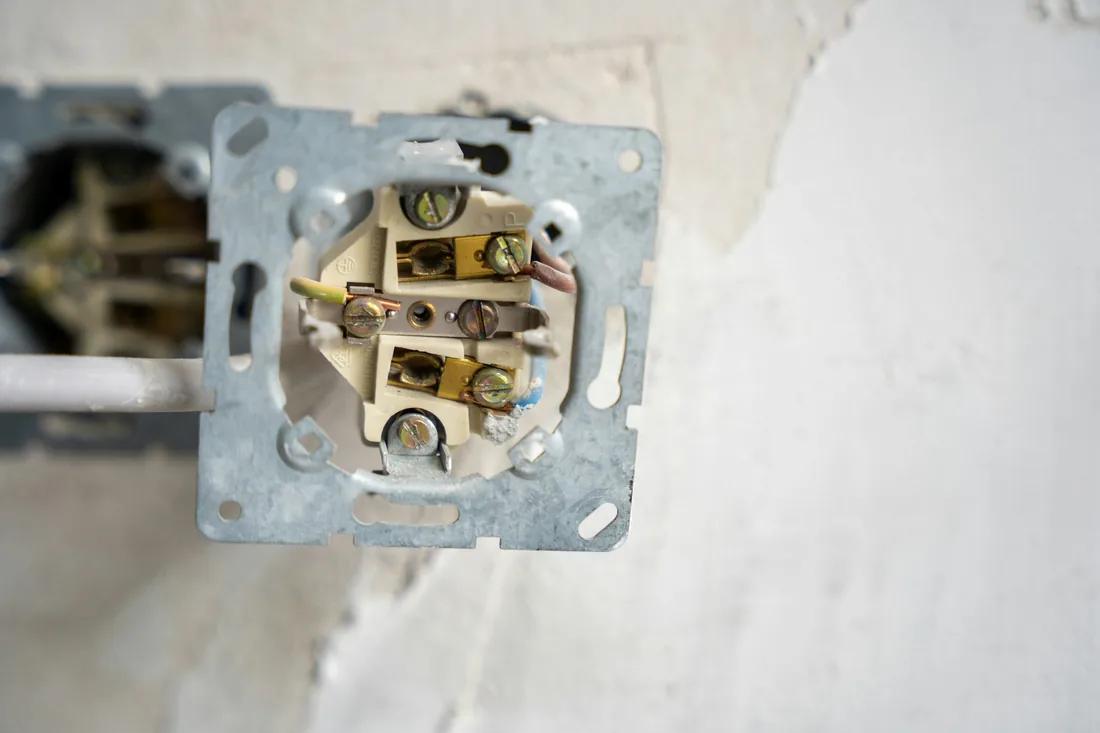

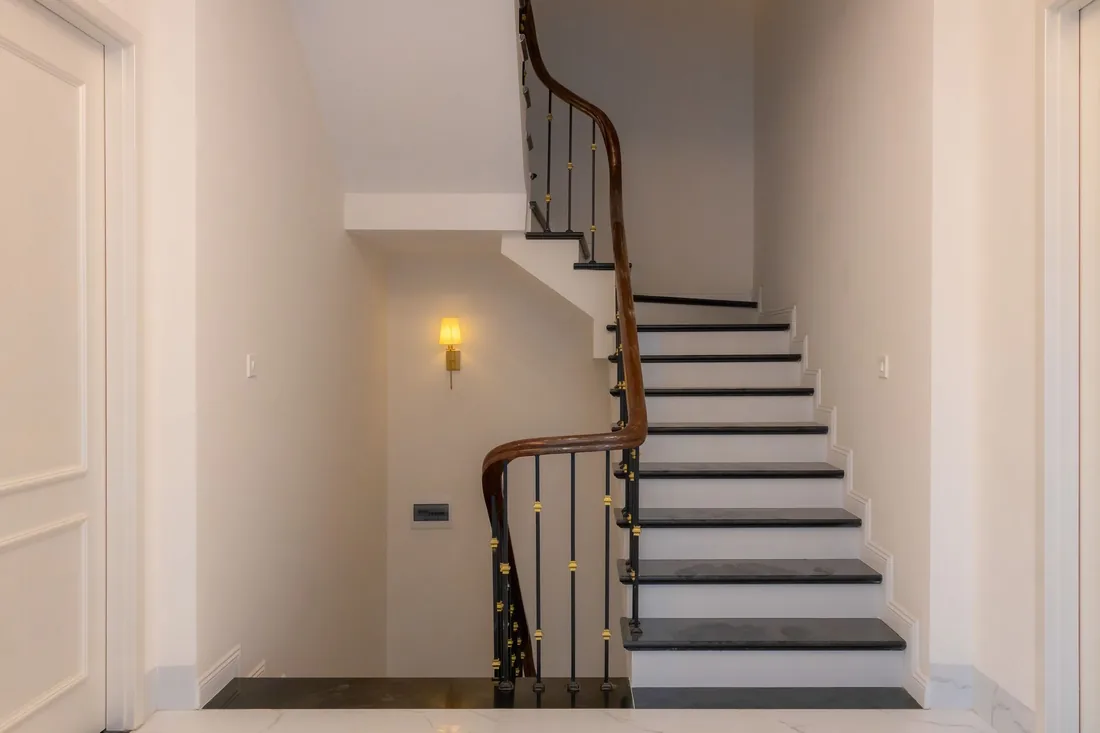

Sur le terrain, cette solution reste pertinente dans un escalier, une suite parentale avec entrée et tête de lit, ou un couloir traversant. Elle a un avantage simple : pas de module au tableau, pas de boutons-poussoirs à prévoir, et une logique purement filaire très robuste quand le cheminement est déjà prévu.
En revanche, le permutateur a une vraie limite : il devient vite moins pratique si tu veux ajouter encore des commandes. Au-delà de trois points, il faut réfléchir autrement.
Quel est le schéma d’un permutateur électrique ?
Le schéma classique reste lisible si on le découpe en trois blocs. D’abord, la phase arrive sur la borne commune du premier va-et-vient. Ensuite, deux navettes partent vers le permutateur électrique, qui croise ou non ces conducteurs. Enfin, deux autres navettes repartent vers le second va-et-vient, puis le retour lampe rejoint le luminaire. Le neutre, lui, va directement au point d’éclairage.
Le résumé technique publié par Domindo rappelle des repères très utiles pour rester cohérent : circuit d’éclairage en 1,5 mm², protection adaptée au circuit d’éclairage et respect de la protection différentielle 30 mA en tête du tableau. De son côté, Legrand insiste surtout sur le rôle fonctionnel du permutateur : il agit sur quatre fils navettes et ne sert qu’à inverser les combinaisons entre les deux va-et-vient.
Autrement dit, le schéma paraît intimidant surtout à cause du nombre de fils. Le principe, lui, reste simple : on ne touche ni au neutre du luminaire ni à la terre, on travaille sur le chemin de la phase commandée.
Permutateur ou télérupteur : que choisir ?
C’est la question la plus utile, parce que les deux solutions rendent un service voisin sans répondre au même chantier. Legrand l’explique bien : le permutateur convient pour ajouter un troisième point sur un va-et-vient existant, alors que le télérupteur devient plus souple quand on veut multiplier les commandes avec des boutons-poussoirs.
Concrètement, si tu as déjà les gaines et la place pour tirer les navettes, le permutateur reste une solution sobre et fiable. Si tu es en rénovation lourde, avec quatre points ou plus, un long couloir ou un accès compliqué entre boîtes, il peut être plus logique de comparer le permutateur avec un télérupteur quand les commandes se multiplient. Le tableau centralise alors la commande, ce qui simplifie souvent l’évolution future.
Cas concret : dans une maison avec entrée, couloir et palier d’escalier, un propriétaire voulait ajouter un troisième point sans refaire tout le circuit. Le permutateur a suffi, car les gaines existaient déjà entre les boîtes. À l’inverse, sur un grand dégagement avec quatre portes et une commande depuis deux extrémités, le télérupteur devient vite plus rationnel.
Quel matériel et quelle boîte prévoir ?

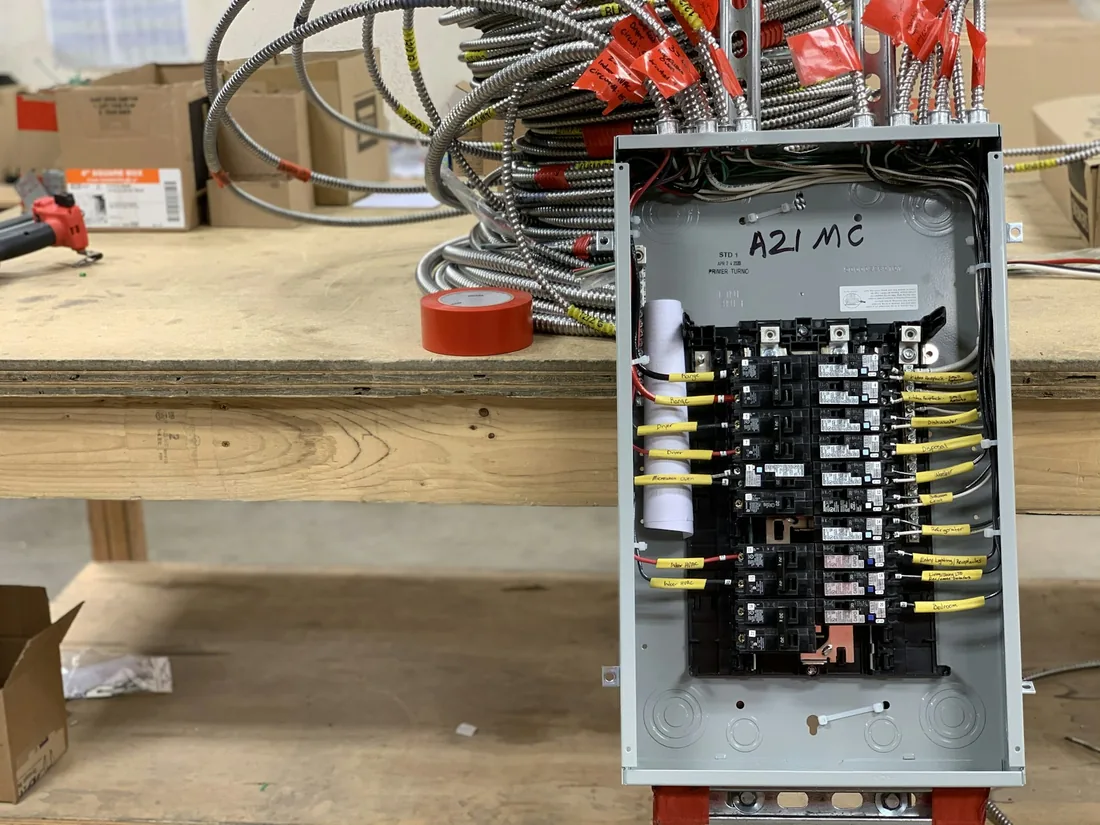

Le vrai sujet n’est pas seulement l’appareillage. C’est aussi le volume disponible. Avec quatre navettes à loger, une boîte trop courte devient pénible en quelques minutes. Domindo recommande clairement une boîte de 50 mm pour travailler plus proprement, et ce conseil colle très bien à la réalité du chantier. Si tu hésites justement entre plusieurs profondeurs, tu peux choisir une boîte d’encastrement assez profonde pour loger les navettes proprement.
Côté norme, legrand et Hager rappellent surtout le cadre général de la NF C 15-100 revue en 2024 : la norme est désormais découpée en série de textes, avec une logique toujours centrée sur la sécurité, la protection des personnes et la lisibilité des circuits. Pour un circuit d’éclairage, garde les repères sûrs : conducteurs adaptés, nombre de points cohérent et protection correcte. Sunever a aussi un rappel utile si tu veux vérifier les repères de la norme éclairage maison pour rester cohérent sur le circuit.
Petit détail qui évite bien des erreurs : prends le temps d’identifier les fils avant démontage. Une navette mal repérée, puis remise sur une borne commune, te fait perdre plus de temps qu’un schéma dessiné au crayon en amont.
Quelles erreurs font perdre du temps sur chantier ?
La première erreur, c’est de croire qu’un permutateur se branche comme un va-et-vient. Non. Les bornes n’ont pas le même rôle et le nombre de conducteurs change immédiatement. La deuxième, très fréquente, consiste à confondre borne commune et navette lors du remontage des deux extrémités.
Troisième erreur : forcer dans une boîte trop peu profonde. Les fils se plient mal, les connexions souffrent, et les appareillages rentrent de travers. Quatrième erreur : travailler sans repérage préalable de la phase commandée, du retour lampe et des navettes. Sur un ancien chantier, les couleurs ne racontent pas toujours la vérité.
Enfin, ne te laisse pas piéger par l’idée qu’un schéma internet suffit à tous les logements. Dès que le circuit a été modifié plusieurs fois, qu’il mélange ancienne installation et rénovation, ou qu’il passe dans des boîtes cachées, la prudence l’emporte. Si ton chantier part d’un circuit ancien, il peut aussi être utile de vérifier les repères de la norme éclairage maison pour rester cohérent sur le circuit pour remettre les repères de base au clair.
Cas concret : un couloir avec trois points de commande

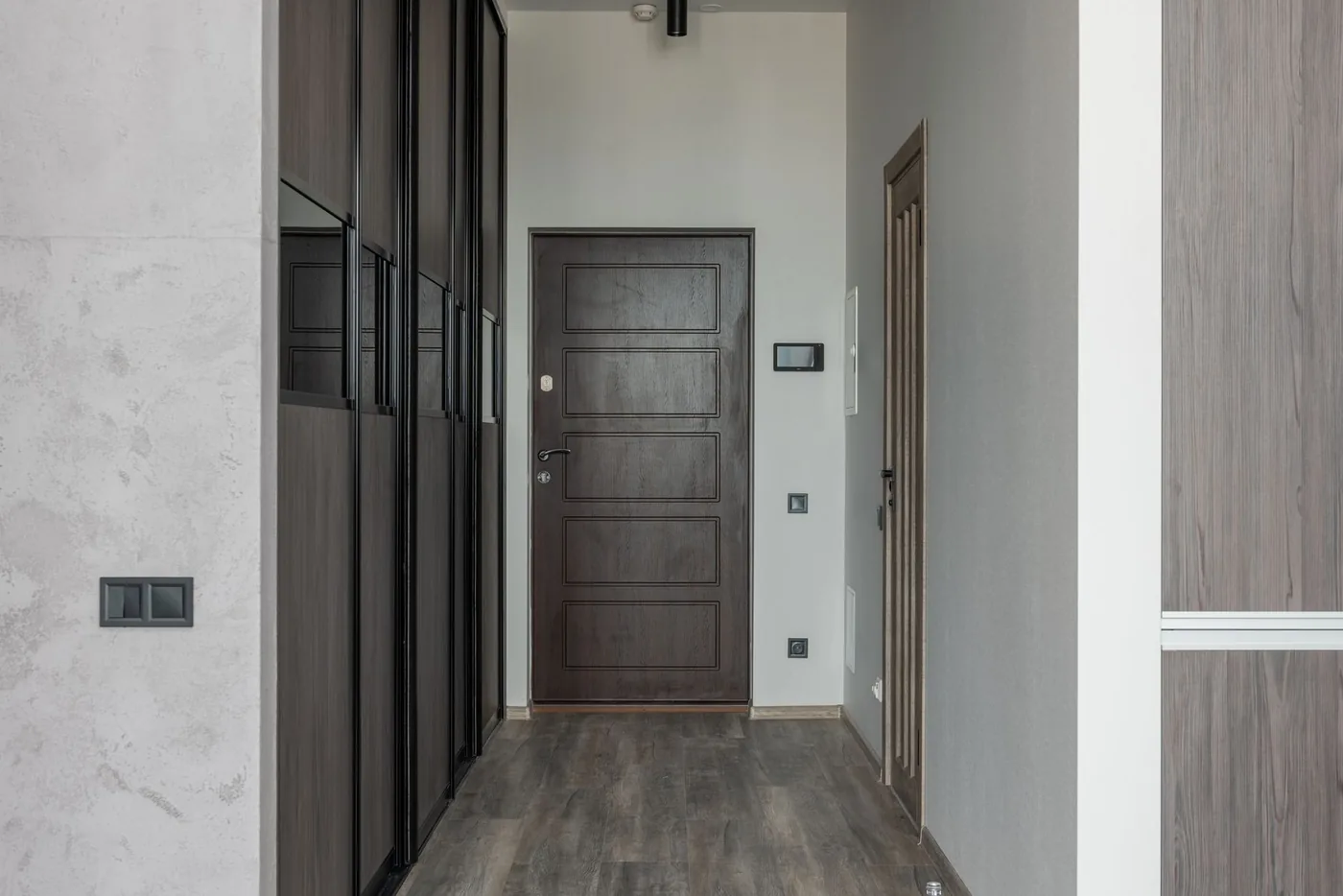

Prenons un couloir d’environ 8 mètres avec une porte d’entrée, une porte vers le garage et un accès vers les chambres. Avec seulement deux commandes, on finit toujours par revenir dans le noir à un moment. Dans ce cas, le permutateur électrique apporte un vrai confort sans basculer sur une architecture plus lourde.
Le montage type est le suivant : un va-et-vient côté entrée, le permutateur au milieu du couloir, puis le second va-et-vient côté nuit. Si les gaines sont déjà présentes ou faciles à reprendre, la solution reste économique. Nous avons vu ce cas sur des rénovations légères où l’objectif n’était pas de tout refaire, mais d’éviter un chantier disproportionné pour un seul point lumineux.
Ce retour d’usage montre quelque chose d’important : le bon choix n’est pas forcément le plus moderne. C’est celui qui répond proprement au besoin, sans surcompliquer le tableau ni multiplier les modules inutilement.
Le bon choix si tu veux un troisième point sans usine à gaz
Le permutateur électrique reste une très bonne solution quand tu veux passer d’un va-et-vient classique à trois commandes, avec un circuit d’éclairage simple et bien repéré. Son intérêt tient justement à sa sobriété : pas de domotique à maintenir, pas de télérupteur à loger si le besoin s’arrête à trois points.
Tu hésites entre permutateur, télérupteur ou reprise complète du circuit ? Passe par la page contact de Sunever avec une photo du câblage existant et la description des points de commande. Sur ce type de sujet, un bon diagnostic au départ évite beaucoup d’allers-retours.
Ce qu’il faut retenir
Le permutateur sert une fonction très précise : ajouter une troisième commande lumineuse entre deux va-et-vient. C’est tout. Mais quand le besoin correspond, il le fait très bien.
Le plus important reste le repérage des navettes, la place dans les boîtes et la distinction claire avec le télérupteur. C’est souvent là que le chantier se gagne… ou se complique inutilement.
Questions fréquentes
Un permutateur électrique remplace-t-il un va-et-vient ?
Non. Il s’ajoute entre deux va-et-vient pour obtenir une commande à trois points. Il ne fonctionne pas seul pour piloter directement un point lumineux.
Combien de fils arrivent sur un permutateur ?
En pratique, on trouve quatre navettes. Le permutateur croise ces conducteurs pour inverser l’état du circuit entre les deux va-et-vient.
Quand vaut-il mieux poser un télérupteur qu’un permutateur ?
Dès qu’il faut quatre commandes ou plus, de longues distances, ou une rénovation où le tableau reste plus simple à modifier qu’un recâblage complet des navettes.
Quelle boîte d’encastrement faut-il prévoir ?
Une boîte profonde, souvent 50 mm, aide vraiment quand il faut loger quatre navettes et des connexions propres sans écraser les fils.
