Disjoncteur différentiel branchement : schéma simple

Disjoncteur différentiel branchement revient souvent dans les recherches quand un tableau électrique doit être repris ou quand un module saute sans qu’on sache vraiment ce qu’il protège. Et là, le flou commence : certains parlent d’interrupteur différentiel, d’autres de disjoncteur différentiel, d’autres encore mélangent les deux comme s’il s’agissait du même appareil.

La confusion est normale. Les deux protègent les personnes contre les défauts d’isolement, mais ils ne jouent pas exactement le même rôle dans le tableau. Pour éviter une modification hasardeuse, il faut d’abord comprendre l’emplacement logique du module, le type à choisir et les erreurs qui rendent un schéma dangereux malgré un matériel pourtant correct.

Quelle différence avec un interrupteur différentiel ?

Le point le plus important tient en une phrase : l’interrupteur différentiel protège les personnes, tandis que le disjoncteur différentiel protège à la fois les personnes et la ligne. Legrand le rappelle clairement sur sa documentation : le différentiel détecte une fuite de courant ; le disjoncteur, lui, ajoute la gestion de la surcharge et du court-circuit.

Autrement dit, un interrupteur différentiel doit normalement être associé à des disjoncteurs divisionnaires en aval. Un disjoncteur différentiel, lui, réunit ces fonctions dans un seul appareil. C’est pour cela qu’on le rencontre souvent sur un circuit isolé, un tableau divisionnaire simple, ou une ligne que l’on veut protéger de manière autonome sans multiplier les modules.

Si tu veux d’abord poser les bases, prends deux minutes pour comprendre quel différentiel type A ou AC choisir. Tu verras ensuite beaucoup plus vite pourquoi le mot “branchement” ne se résume pas à visser deux fils au bon endroit.

Le disjoncteur différentiel branchement se fait où dans le tableau ?

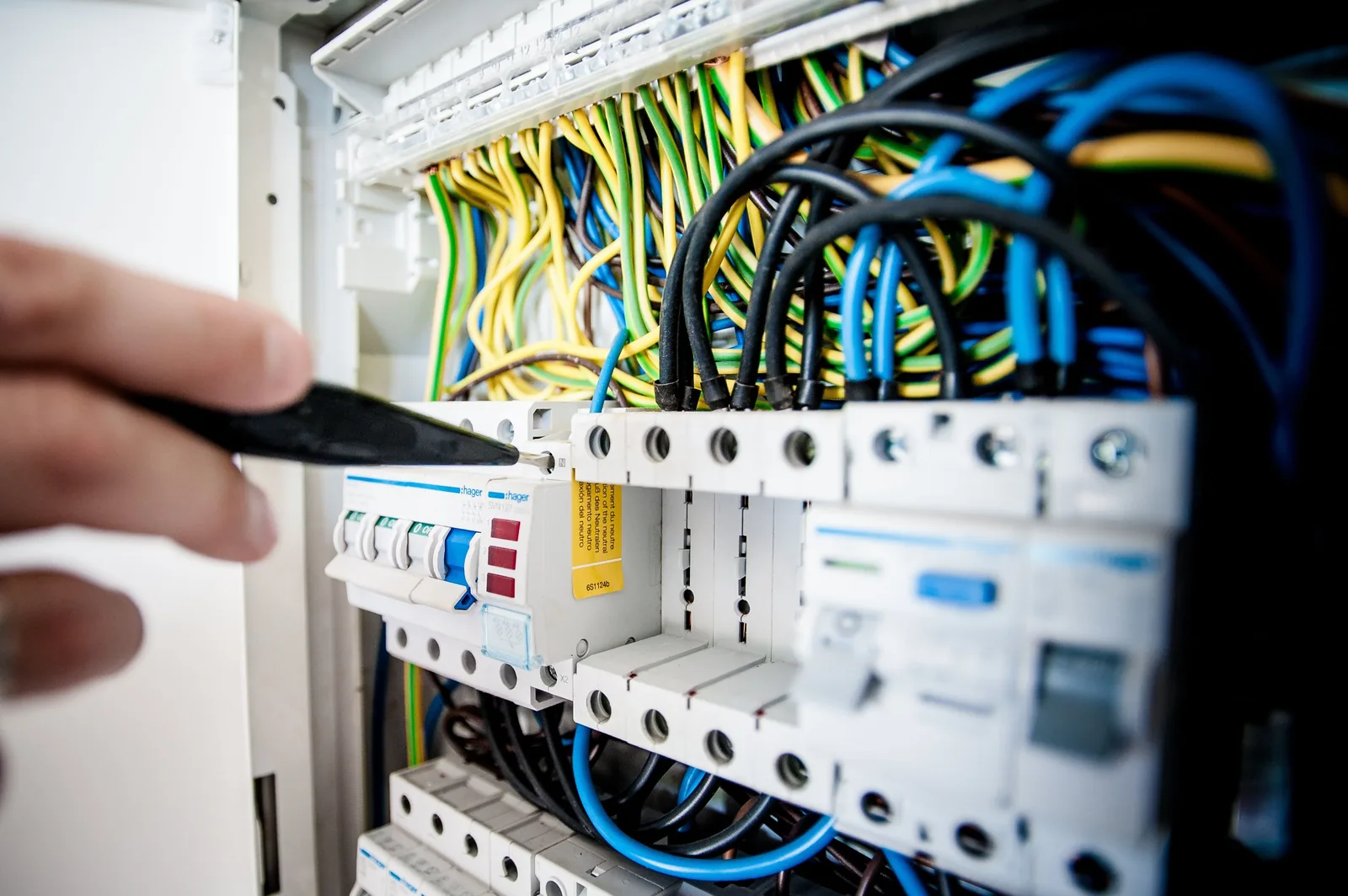

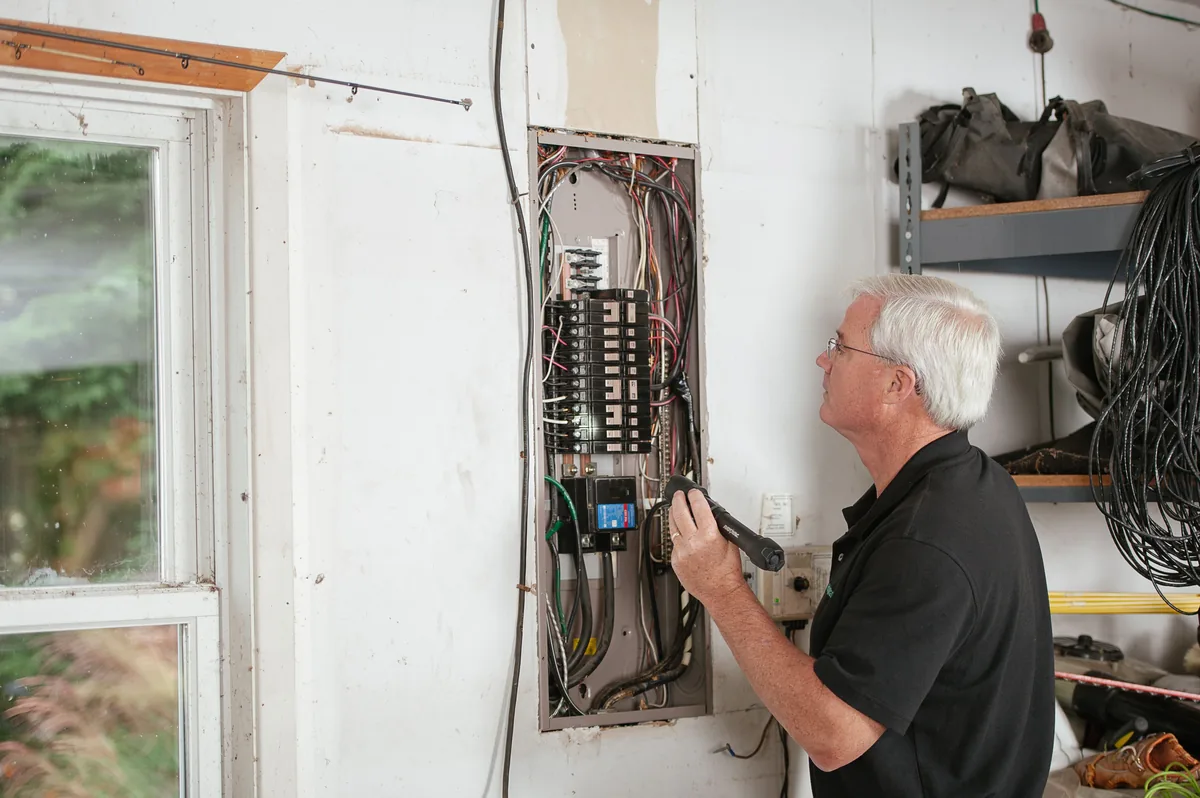

Le disjoncteur différentiel branchement se pense d’abord comme une position dans la cascade des protections. Sur un tableau domestique classique, Schneider Electric rappelle qu’un interrupteur différentiel 30 mA se place en tête de rangée. Le disjoncteur différentiel, lui, peut prendre la tête d’un circuit autonome ou d’une petite zone à protéger seule, à condition que le schéma global reste cohérent.

En pratique, on l’utilise souvent quand on veut éviter de dépendre d’une grande rangée commune : alimentation d’un local annexe, pompe, circuit extérieur exposé, petit tableau secondaire, ou ligne particulière dans une rénovation où l’on ne refait pas tout d’un coup. Dans ce cas, le module coupe à la fois sur fuite, surcharge et court-circuit. C’est lisible. Et souvent très utile.

Le piège ? Le poser comme un simple module “plus complet” au milieu d’un tableau déjà mal réparti. Là, on brouille les responsabilités entre protections amont et aval, on complique le diagnostic, et on se retrouve avec un schéma difficile à comprendre six mois plus tard. Pour visualiser la logique d’ensemble, tu peux aussi visualiser le schéma d’un tableau électrique maison.

Quel type A ou AC, et quel calibre choisir ?

Le type se choisit en fonction du circuit protégé. D’après 123elec et les rappels de la NF C 15-100, le type A s’impose pour la plaque de cuisson, le lave-linge et la recharge de véhicule électrique. Le type AC reste adapté aux usages plus classiques, comme de nombreuses prises ou des circuits standards, tant que la répartition du tableau reste propre.

Vient ensuite le calibre. Un 40 A ne répond pas au même besoin qu’un 63 A. Ici, la règle n’est pas “prendre le plus gros pour être tranquille”, mais dimensionner selon l’amont, les usages alimentés en aval, la section des conducteurs et la logique de charge du circuit. 123elec rappelle aussi un repère simple : au-delà du type choisi, on reste sur une protection différentielle de 30 mA pour la sécurité des personnes dans le logement.

Si ton doute porte surtout sur le comportement d’un différentiel 30 mA ou sur un déclenchement apparemment aléatoire, le bon réflexe est souvent de tester un interrupteur différentiel 30 mA sans risque avant d’acheter un nouveau module “au cas où”.

Dans quels cas un disjoncteur différentiel est utile ?

Cas concret. Sur une rénovation légère, un particulier voulait ajouter une alimentation propre pour un petit atelier extérieur avec éclairage, deux prises et une porte motorisée. Le tableau principal était déjà très chargé, avec des rangées peu lisibles. Dans ce type de situation, utiliser un disjoncteur différentiel dédié en amont d’une ligne bien repérée peut être plus clair qu’ajouter un différentiel général supplémentaire puis plusieurs protections dispersées.

Le gain n’est pas seulement “électrique”. Il est aussi pratique. En cas de panne, tu identifies plus vite le circuit concerné. En cas d’évolution future, tu sais où commence et où finit la protection de la ligne. C’est particulièrement intéressant quand un circuit sort de la maison, alimente un volume annexe ou supporte un usage à part, là où un déclenchement ne doit pas couper tout le reste.

À l’inverse, sur un tableau complet déjà bien structuré, empiler des disjoncteurs différentiels partout n’a pas toujours de sens. On paie plus cher, on occupe davantage de modules et on peut perdre en lisibilité. Le bon choix dépend donc moins d’une préférence de matériel que de l’architecture réelle du tableau.

Quelles erreurs rendent le schéma risqué ?

La première erreur consiste à confondre protection différentielle et protection contre surintensité. Beaucoup voient “différentiel” et pensent que tout est couvert. Non. Si le schéma est mal pensé, un module peut être mal placé, doublonner une protection existante ou laisser une partie du raisonnement de sécurité totalement floue.

La deuxième erreur, très courante, concerne les neutres. Un neutre repris sur un mauvais circuit ou partagé entre protections différentes peut faire déclencher la ligne sans logique apparente. Sur un tableau ancien, ce défaut est redoutable à diagnostiquer. Troisième erreur : le serrage. Un appareil bien choisi mais mal serré peut chauffer en silence. C’est l’un des défauts les plus traîtres, car tout semble fonctionner avant que l’odeur ou la trace brune n’apparaisse.

Dernier piège : vouloir refaire le tableau par morceaux sans repérage sérieux. Dans ce cas, mieux vaut avancer lentement, étiqueter, contrôler et comparer avec des repères fiables plutôt que déplacer le problème. Pour un diagnostic large, pense aussi à vérifier un tableau électrique avec une vraie checklist NF C 15-100 puis à revoir la différence entre fusible et disjoncteur si le doute porte sur la logique des protections.

Ce qu’il faut retenir avant d’acheter le mauvais module

Le disjoncteur différentiel branchement n’est pas un “super disjoncteur” à placer n’importe où. Il a du sens quand tu veux protéger une ligne de façon autonome, claire et cohérente, sans confondre les rôles entre protection différentielle, surcharge et court-circuit.

Tu veux confirmer un schéma, isoler un circuit sensible ou vérifier si le tableau actuel est encore logique ? Passe par la page contact de Sunever avec une photo nette de la rangée concernée. Sur ce type de sujet, un détail de câblage change vite toute l’analyse.

Questions fréquentes

Un disjoncteur différentiel remplace-t-il un interrupteur différentiel ?

Oui pour le circuit qu’il protège, car il ajoute à la fois la protection différentielle et la protection contre surcharge ou court-circuit. En revanche, il ne remplace pas à lui seul toute l’architecture d’un tableau domestique.

Où se place un disjoncteur différentiel dans le tableau ?

Le plus souvent en tête d’un petit groupe de circuits à protéger de façon autonome, ou sur un circuit spécifique quand on veut isoler une ligne sensible. Il ne se câble pas comme un simple disjoncteur divisionnaire posé au hasard au milieu d’une rangée.

Faut-il du type A pour un disjoncteur différentiel ?

Dès que le circuit alimente une plaque de cuisson, un lave-linge ou une borne de recharge, le type A reste le bon réflexe. Pour des circuits standards, le type AC peut rester adapté selon la logique du tableau.

Peut-on brancher un disjoncteur différentiel soi-même ?

Mieux vaut éviter si le tableau est ancien, mal repéré ou si tu n’es pas certain du schéma. Une erreur de phase, de neutre ou de serrage peut créer un échauffement ou une protection inefficace.
