Norme goulotte électrique : pose et erreurs à éviter

Norme goulotte électrique revient souvent dès qu’on veut ajouter une prise, déplacer un point TV ou refaire une pièce sans ouvrir tous les murs. C’est logique : la goulotte permet une installation apparente plus rapide, plus propre et bien plus simple à faire évoluer qu’une saignée complète.

Mais une pose apparente n’autorise pas n’importe quoi. La NF C 15-100 et les guides fabricants rappellent des bases très concrètes : cheminement horizontal ou vertical, capot et embouts de protection, boîtes de dérivation accessibles, et vraie séparation entre courant fort courant faible quand les câbles cohabitent. C’est cette logique qu’il faut garder en tête avant même d’acheter le bon profilé.

Norme goulotte électrique : que dit vraiment la NF C 15-100 ?

Sur ce sujet, la norme ne se résume pas à “cacher des fils proprement”. Une goulotte fait partie d’une installation apparente et doit protéger les conducteurs sans les rendre inaccessibles ou dangereux. Les rappels les plus utiles sont simples : la pose en oblique est à éviter, le cheminement reste horizontal ou vertical, les couvercles doivent fermer correctement, et les boîtes de dérivation ne doivent pas disparaître derrière un meuble ou un doublage.

IZI by EDF rappelle aussi un point souvent oublié en rénovation : un matériel pensé pour l’apparent ne doit pas être encastré dans la maçonnerie. Si tu veux une finition invisible, il faut basculer vers une vraie solution encastrée. Sinon, tu conserves une installation lisible, démontable et cohérente avec son usage.

Autre repère utile : une goulotte n’est pas juste un cache-câbles décoratif. C’est une enveloppe technique. Elle doit rester adaptée au type de conducteurs, à l’environnement de la pièce et au nombre de câbles réellement prévus. Si ton projet touche aussi au passage dans le mur, prends le temps de vérifier quand un câble sans gaine dans un mur devient risqué avant de mélanger pose apparente et reprises improvisées.

Quelle différence entre goulotte, moulure et tube IRL ?

La goulotte est la bonne solution quand plusieurs conducteurs convergent sur un même axe : coin bureau, mur TV, remontée vers un tableau, ajout de prises dans une pièce déjà finie. Elle offre plus de volume qu’une moulure et peut recevoir, selon les gammes, des appareillages, des angles et parfois un cloisonnement interne.

La moulure reste plus discrète pour quelques fils seulement, au-dessus d’une plinthe ou autour d’un encadrement. Le tube IRL, lui, protège très bien une ligne apparente en garage, cave ou atelier, avec une logique plus “atelier technique” que “finition de salon”. Si tu hésites entre les deux, tu peux justement comparer avec la pose en tube IRL : le choix dépend surtout du nombre de câbles, de l’esthétique attendue et de la facilité d’évolution.

En clair, plus le besoin de câblage et de séparation augmente, plus la goulotte prend l’avantage. C’est particulièrement vrai dès que tu veux faire cohabiter alimentation 230 V, HDMI, coaxial ou réseau domestique.

Comment poser une goulotte électrique proprement ?

Commence par dessiner un tracé réaliste. Une bonne goulotte suit la pièce, ne zigzague pas et ne coupe pas les volumes au hasard. Trace au niveau, présente le socle à blanc, vérifie les angles et garde en tête la future maintenance : un capot qu’on ne peut plus retirer proprement est déjà une mauvaise pose.

Ensuite, adapte la fixation au support. Sur une petite moulure légère en mur sain, l’adhésif peut suffire ponctuellement. Sur une goulotte plus large, plus longue ou appelée à recevoir plusieurs conducteurs, le vissage reste plus rassurant. Les fabricants prévoient d’ailleurs des socles perforés, des angles dédiés et, sur les gammes cloisonnables, des accessoires pour retenir les câbles sans forcer sur le couvercle.

Le vrai test vient au moment du câblage : les conducteurs doivent entrer sans être pincés, les changements d’angle ne doivent pas écraser les gaines, et le capot doit se refermer sans bombe ni jour visible. Si tu dois appuyer de tout ton poids pour fermer, la goulotte est trop petite ou mal organisée. Pour les perçages de reprise, mieux vaut aussi détecter un câble électrique dans un mur avant de repercer plutôt que tomber sur une ancienne ligne cachée.

Peut-on mélanger courant fort et courant faible ?

C’est la question qui revient le plus dans les logements récents comme en rénovation. La réponse courte : pas dans le même compartiment sans séparation adaptée. Les guides de pose grand public et les systèmes cloisonnables de fabricants comme Hager vont dans le même sens : si tu veux faire passer du 230 V avec du RJ45, de la TV ou d’autres liaisons faibles, il faut une vraie séparation interne, pas un simple “on les range d’un côté et de l’autre”.

Pourquoi cette prudence ? D’abord pour limiter les perturbations, ensuite pour garder une installation claire et évolutive. Un câble réseau ou coaxial écrasé au fond d’une goulotte chargée en alimentation finit rarement mieux six mois plus tard. Et quand il faut intervenir, tout se mélange : repérage, remplacement, ajout, diagnostic.

Cas typique : mur TV, box internet et bureau dans le même angle de pièce. Si tu choisis une goulotte à deux compartiments, avec un volume pour le 230 V et un autre pour le courant faible, tu restes dans une logique propre. Si tu empiles tout dans un seul profilé étroit, tu crées surtout un futur chantier. Pour la fixation visible de ces lignes, tu peux aussi fixer un câble au mur proprement quand la goulotte n’est pas la meilleure option partout.

Quelles erreurs reviennent le plus souvent ?

La première, c’est la goulotte sous-dimensionnée. On achète petit “pour que ça se voie moins”, puis on force les fils, on écrase un câble réseau, et le couvercle finit par bâiller. Deuxième erreur : la pose en diagonale pour aller plus vite. Sur le moment, cela paraît discret. En pratique, c’est peu lisible, peu propre et contraire aux bons cheminements d’installation.

Troisième erreur : oublier les accessoires de finition. Une goulotte sans embout, sans angle correct ou avec une coupe approximative laisse apparaître les conducteurs et vieillit mal. Quatrième erreur : traiter la goulotte comme une boîte noire définitive. Non. Une dérivation doit rester accessible et un parcours doit rester compréhensible pour la personne qui interviendra plus tard, toi compris.

Enfin, beaucoup de rénovations négligent le contexte global. Ajouter proprement une goulotte dans une pièce dont le tableau est déjà mal repéré ne résout pas tout. Si tu reprends plusieurs circuits ou une zone ancienne, il est utile de vérifier le tableau avec une checklist NF C 15-100 avant de multiplier les extensions apparentes.

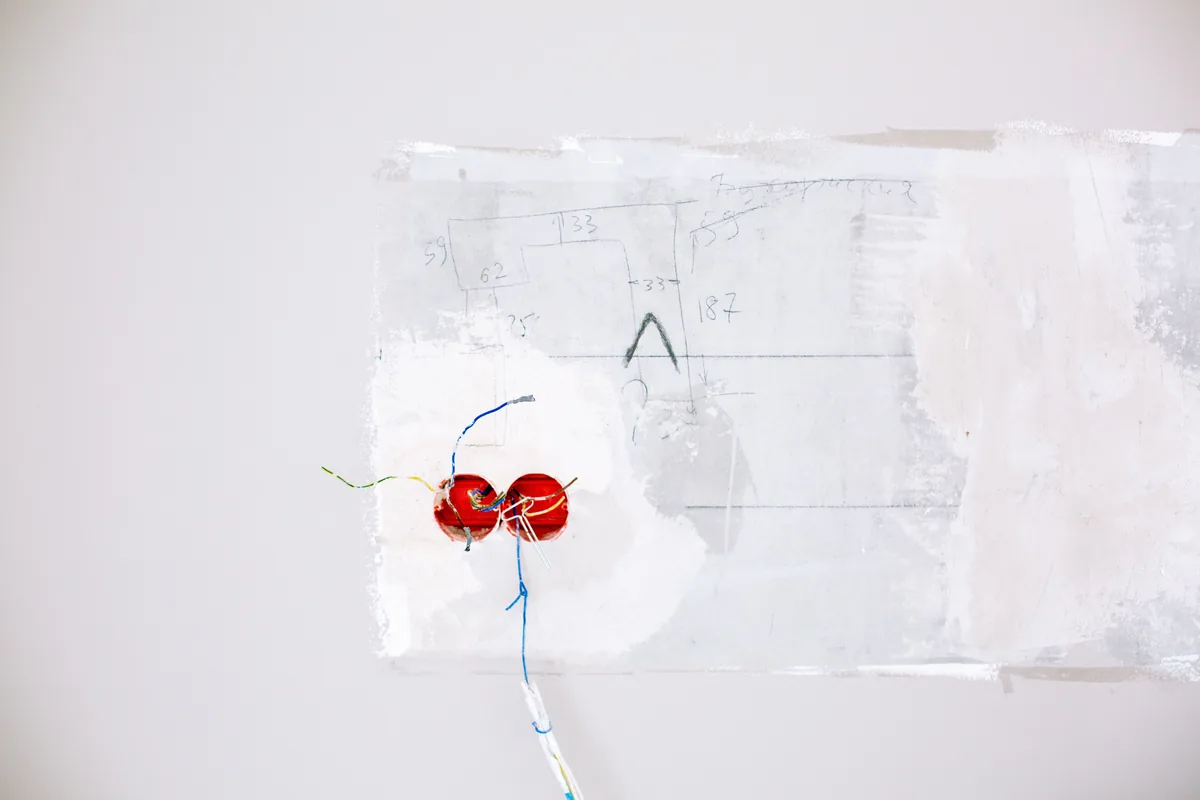

Quelle marge garder dans la goulotte ?

Le bon réflexe consiste à laisser de la place. Les tableaux de capacité fabricants donnent des volumes théoriques, mais ils ne remplacent pas le bon sens sur chantier. Dès qu’il y a un angle, un croisement, un appareillage ou une évolution future, la goulotte “qui rentrait juste” devient vite pénible à fermer et encore plus pénible à reprendre.

Garde donc une marge réelle plutôt que de viser le remplissage maximal. Cette réserve limite l’échauffement local, évite de martyriser les isolants et rend la maintenance beaucoup plus simple. Une goulotte qu’on peut rouvrir sans arracher les conducteurs reste presque toujours une goulotte mieux dimensionnée.

Cas concret : coin TV et bureau en rénovation

Cas concret. Sur un salon rénové sans reprise des cloisons, un particulier voulait ajouter deux prises, une arrivée RJ45 et un câble TV entre un meuble bas et un coin bureau. Le premier réflexe était de tout glisser dans une petite goulotte unique pour gagner du temps. Mauvaise idée : trop de volume, mélange des usages, et quasi aucune marge pour refermer proprement.

La solution la plus saine a été une goulotte cloisonnée, posée droit au-dessus de la plinthe, avec un compartiment réservé au 230 V et l’autre au réseau/TV. Résultat : moins de contraintes au tirage, une lecture immédiate du cheminement et la possibilité d’ajouter plus tard un second câble data sans tout rouvrir. C’est exactement là que la goulotte devient utile : pas seulement pour cacher, mais pour organiser.

Sur ce type de chantier, la bonne question n’est donc pas “est-ce que ça rentre ?”. La bonne question, c’est “est-ce que quelqu’un pourra encore comprendre, modifier et sécuriser cette ligne dans un an ?”. Si la réponse est non, la pose est déjà à revoir.

Le bon réflexe avant de refermer la goulotte

La norme goulotte électrique se joue finalement sur quelques réflexes très concrets : choisir le bon format, poser droit, garder les dérivations accessibles, fermer avec les bons accessoires et séparer clairement les usages. Une goulotte bien pensée simplifie la rénovation. Une goulotte trop petite ou mal organisée crée juste un problème propre en façade.

Tu prévois d’ajouter des prises, du réseau ou un coin TV sans tout casser ? Passe par la page contact de Sunever avec une photo du mur, du point de départ et du trajet visé. Sur ce type de pose, un détail de support ou de cloisonnement change tout.

Questions fréquentes

Peut-on faire passer du RJ45 et du 230 V dans la même goulotte ?

Oui uniquement si la goulotte prévoit des compartiments séparés ou une cloison adaptée. Mélanger courant fort et courant faible dans le même volume sans séparation est déconseillé et contraire aux bonnes règles de pose.

Une goulotte électrique peut-elle être collée au mur ?

Oui sur un support propre, stable et adapté, mais le collage seul n’est pas toujours idéal sur les grandes longueurs, les angles ou les goulottes chargées. Le vissage reste plus fiable dans le temps quand la charge augmente.

Faut-il remplir la goulotte au maximum ?

Non. Il faut garder de la place pour éviter l’écrasement des conducteurs, faciliter la fermeture du capot et permettre une évolution future sans bricolage.

Peut-on encastrer une goulotte prévue pour une pose apparente ?

Non. Un matériel conçu pour l’apparent ne doit pas être encastré dans la maçonnerie. Si l’objectif est d’encastrer, il faut choisir une solution pensée pour cet usage dès le départ.
