Tableau électrique maison schéma : guide simple 2026
Un tableau électrique maison schéma aide à comprendre ce que l’on voit derrière le capot du coffret : arrivée générale, différentiels, disjoncteurs, rangées et circuits spécialisés. Même si le raccordement final doit rester une opération sérieuse, savoir lire l’organisation du tableau évite les erreurs de diagnostic, les protections mal choisies et les bricolages dangereux.
Dans une maison, le tableau électrique est le point de distribution de toute l’installation. Il ne sert pas seulement à “mettre des disjoncteurs” : il répartit les usages, protège les personnes avec des différentiels 30 mA et protège les câbles contre les surcharges ou courts-circuits. Voici un guide clair pour lire un schéma simple sans se perdre dans le vocabulaire technique.
Le but n’est pas d’encourager un câblage improvisé, mais de donner des repères fiables avant un achat de coffret, une rénovation ou un échange avec un artisan. Avec les bons mots, on comprend mieux un devis, on repère les oublis évidents et on évite de confondre confort, conformité et sécurité réelle.
Tableau électrique maison schéma : l’idée générale
Sur un schéma simplifié, on peut imaginer le tableau comme une armoire organisée de haut en bas. L’alimentation arrive depuis le disjoncteur de branchement, puis passe vers des interrupteurs différentiels. Derrière chaque différentiel, on trouve plusieurs disjoncteurs divisionnaires qui alimentent les circuits de la maison : prises, éclairage, plaques, lave-linge, chauffe-eau, chauffage ou équipements extérieurs.
Le principe est simple : chaque circuit doit avoir une protection adaptée au câble et à l’usage. Un circuit d’éclairage n’a pas les mêmes besoins qu’une plaque de cuisson. Un congélateur, une pompe de relevage ou une borne de recharge peuvent aussi mériter un repérage clair, car une coupure intempestive n’a pas les mêmes conséquences.
Ce schéma ne remplace pas une étude complète, mais il donne une grille de lecture. Si tu ouvres le coffret et que tout est mélangé, sans étiquette, sans réserve de place et sans logique de rangée, c’est souvent le signe d’une installation à vérifier.
Les éléments à reconnaître dans le coffret
Le premier élément à identifier est le disjoncteur de branchement, souvent placé en amont du tableau ou à proximité. Il permet la coupure générale du logement. Ensuite viennent les interrupteurs différentiels 30 mA. Ils surveillent les fuites de courant et protègent les personnes. En logement, on rencontre couramment des différentiels de type AC pour les usages classiques et de type A pour certains circuits comme plaques de cuisson, lave-linge ou recharge de véhicule électrique.

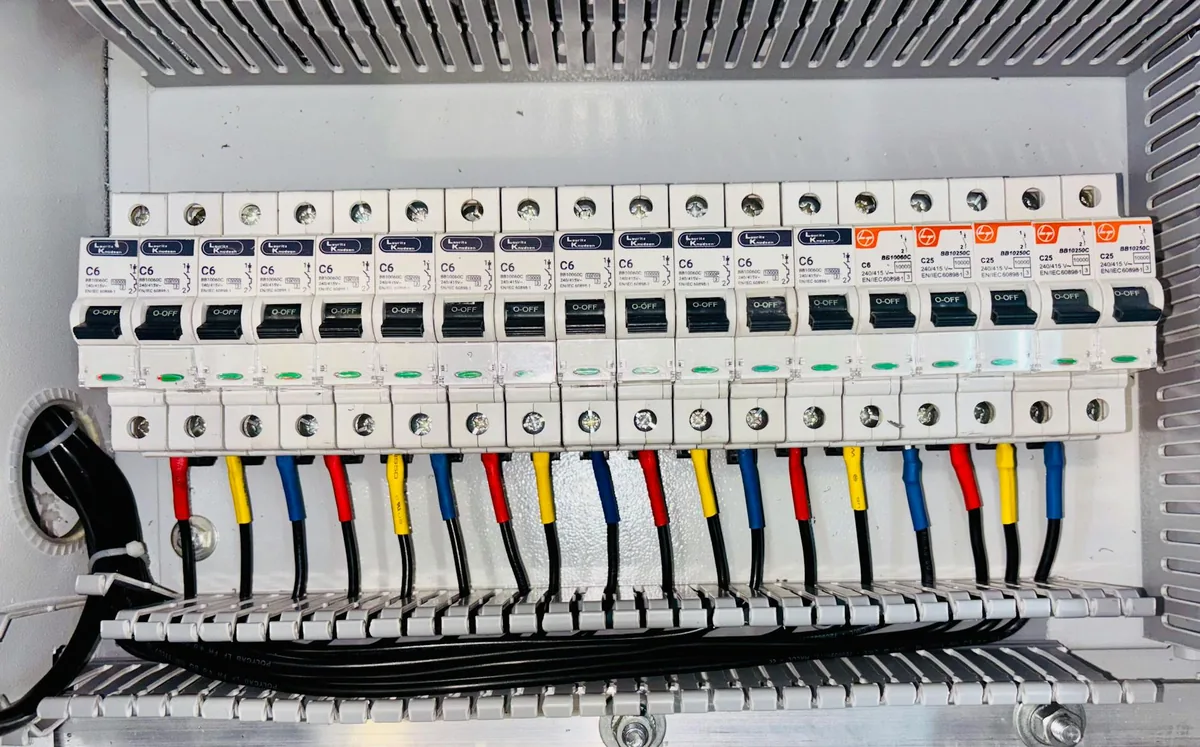

Les disjoncteurs divisionnaires, eux, protègent les circuits. Ils ne sont pas là pour protéger directement une personne contre une fuite, mais pour couper en cas de surcharge ou court-circuit. C’est la raison pour laquelle un tableau sain associe les deux niveaux : différentiel pour les personnes, disjoncteur pour les lignes.

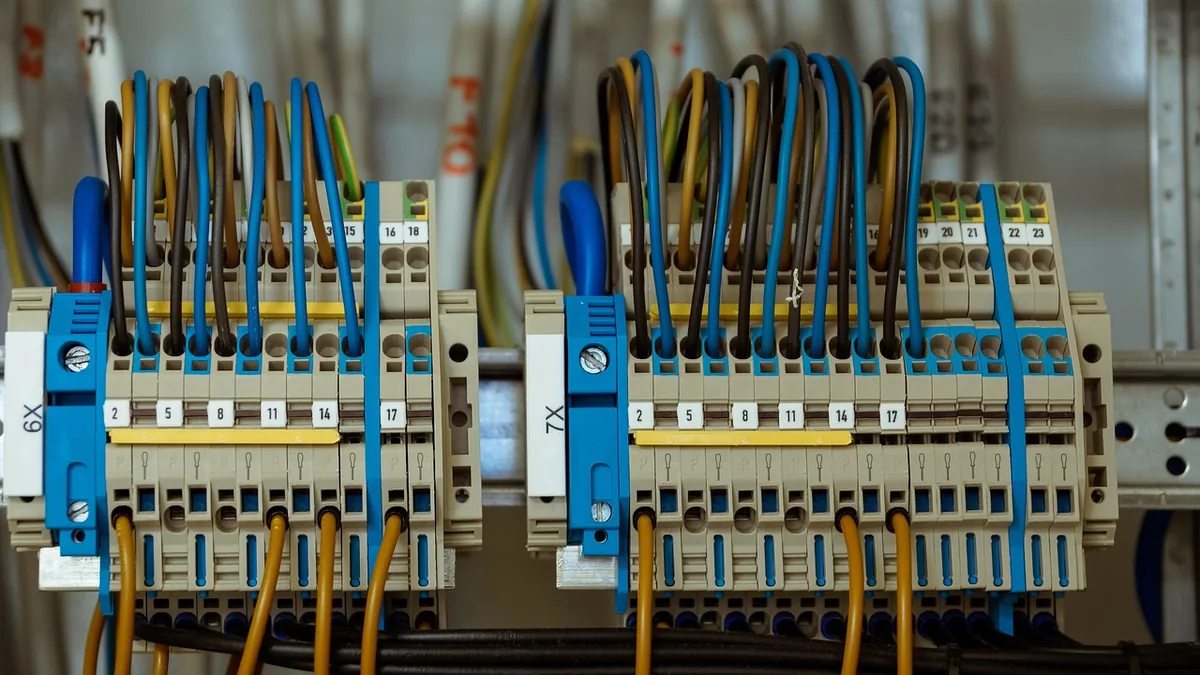

Enfin, les peignes d’alimentation distribuent le courant entre les modules d’une rangée. Les borniers de terre, neutre et phase servent à raccorder proprement les conducteurs. Une installation lisible doit aussi comporter des étiquettes : “prises séjour”, “éclairage étage”, “lave-linge”, “chauffe-eau”, etc.
Rangées, différentiels et règle de bon sens

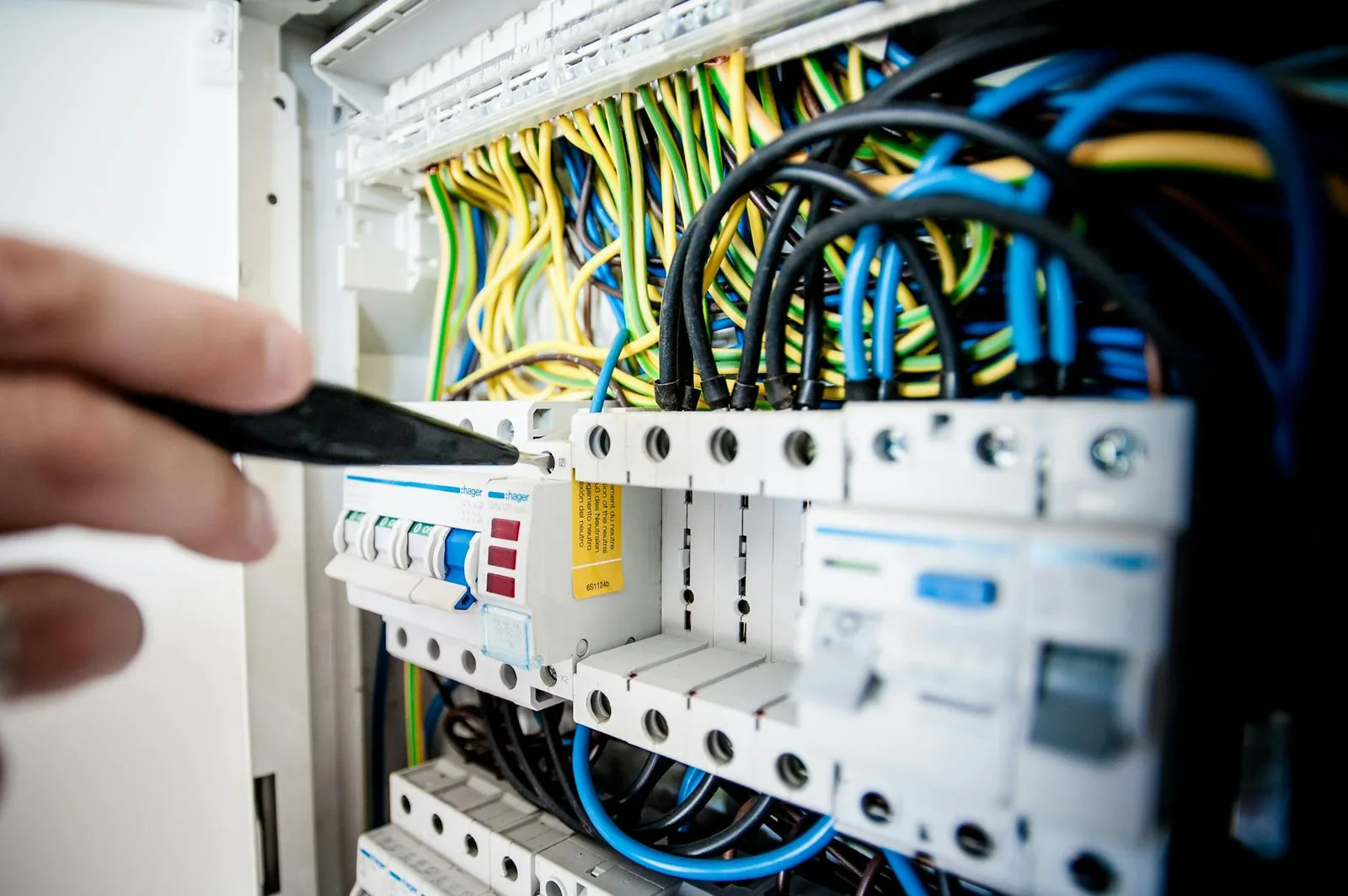

Un tableau électrique maison schéma lisible répartit les circuits par familles. Une rangée peut regrouper des prises et de l’éclairage, une autre les gros appareils, une autre encore le chauffage ou les usages extérieurs. L’objectif n’est pas seulement esthétique : si un différentiel déclenche, on doit pouvoir retrouver rapidement la zone ou l’appareil en cause.
La norme NF C 15-100 encadre les installations basse tension dans les logements. Les guides professionnels rappellent notamment la protection différentielle 30 mA de tous les circuits et l’attention à porter aux circuits spécialisés. Dans une rénovation, il faut aussi éviter de remplir toutes les rangées : garder de la réserve facilite l’ajout futur d’un circuit sans tout refaire.
Pour les petits montages locaux, tu peux aussi relire notre guide sur brancher une prise et un interrupteur sur un circuit sécurisé. Il aide à comprendre pourquoi on ne mélange pas n’importe comment interrupteurs, prises et protections.
Quels circuits prévoir dans une maison ?
Un schéma de tableau électrique distingue généralement les circuits “courants” et les circuits spécialisés. Les circuits courants couvrent l’éclairage, les prises de courant des pièces, la VMC ou certains volets roulants. Les circuits spécialisés alimentent un appareil ou un usage précis : plaques de cuisson, four, lave-linge, lave-vaisselle, sèche-linge, chauffe-eau, chauffage électrique, pompe à chaleur, congélateur, borne de recharge ou portail motorisé.
Cette séparation évite qu’un appareil puissant perturbe tout un groupe de prises. Elle simplifie aussi le dépannage : si le lave-linge déclenche, on sait où chercher. Le calibre du disjoncteur et la section des conducteurs doivent rester cohérents. Par exemple, on ne “monte” pas un disjoncteur plus fort pour éviter qu’il saute : si la protection déclenche, elle signale souvent un problème d’usage, de surcharge ou de défaut.
La même logique vaut pour les commandes d’éclairage. Si tu dois comprendre les navettes et le retour lampe, notre article sur comprendre un schéma va-et-vient avant de raccorder le tableau complète bien la lecture d’un tableau.
Schéma unifilaire : comment le lire sans être électricien
Un schéma unifilaire représente les circuits avec une seule ligne par départ, même si plusieurs conducteurs existent réellement. Il indique l’origine du circuit, la protection, le type d’usage et parfois la section des fils. Pour un particulier, l’intérêt est surtout de visualiser la hiérarchie : arrivée, différentiel, disjoncteur, circuit, appareil ou zone desservie.
Commence par repérer la coupure générale, puis chaque différentiel. Sous chaque différentiel, note les circuits alimentés. Si un différentiel protège à la fois des prises extérieures, un congélateur et beaucoup d’éclairage, le dépannage peut devenir pénible. À l’inverse, une répartition logique limite l’impact d’une panne.
Les abréviations courantes sont faciles à retenir : PC pour prises de courant, ECL pour éclairage, LL pour lave-linge, LV pour lave-vaisselle, CE pour chauffe-eau. Si rien n’est écrit, la première amélioration n’est pas forcément de recâbler : c’est souvent de couper circuit par circuit et de refaire un repérage propre.
Les erreurs fréquentes à éviter
La première erreur est de confondre différentiel et disjoncteur. Si un différentiel déclenche, chercher uniquement une surcharge peut faire perdre du temps : il peut s’agir d’un défaut d’isolement, d’humidité ou d’un appareil défectueux. La deuxième erreur consiste à ajouter des départs sans vérifier la place, l’intensité admissible et l’équilibrage de la rangée.
La troisième erreur est de laisser plusieurs circuits sous une seule étiquette vague, par exemple “prises maison”. En cas de panne, personne ne sait ce qui est réellement coupé. La quatrième est de réutiliser d’anciens fusibles ou porte-fusibles sans comprendre leur calibre. Pour approfondir ce point, consulte notre guide sur approfondir les bases du câblage électrique domestique.
Enfin, attention aux circuits ajoutés pour le jardin, le garage ou l’atelier. Humidité, rallonges permanentes, moteurs et outillage imposent une protection adaptée. Un coffret secondaire peut parfois être préférable, mais il doit être dimensionné correctement depuis le tableau principal.
Rénovation : checklist avant de modifier le tableau
Avant de toucher au tableau, coupe l’alimentation et vérifie l’absence de tension avec un appareil adapté. Ensuite, photographie l’installation, relève les étiquettes existantes et note les circuits qui déclenchent ou chauffent. Vérifie aussi la présence d’une terre fonctionnelle, car un différentiel 30 mA n’a pas le même intérêt si les masses métalliques ne sont pas correctement reliées à la terre.
Regarde l’espace libre disponible. Un tableau saturé, sans obturateurs, avec fils trop courts ou couleurs incohérentes, mérite souvent une reprise plus globale. Si tu prévois une alimentation basse tension pour LED, domotique ou petits équipements, notre guide pour approfondir les bases du câblage électrique domestique peut aider à éviter les montages improvisés.
En 2026, les usages domestiques évoluent vite : pompe à chaleur, véhicule électrique, panneaux solaires, batterie, télétravail et équipements connectés. Un tableau rénové doit donc rester évolutif. Prévoir quelques modules libres coûte moins cher que refaire une rangée complète deux ans plus tard.
Conclusion
Un tableau électrique bien conçu n’est pas seulement conforme : il est lisible, repéré et logique. Retenir le schéma “arrivée générale → différentiels 30 mA → disjoncteurs → circuits” suffit déjà à mieux comprendre son installation. Pour toute création, rénovation lourde ou doute sur un déclenchement, l’intervention d’un professionnel reste la solution la plus sûre.
Questions fréquentes
Peut-on faire soi-même un tableau électrique maison ?
On peut comprendre le schéma et préparer le repérage, mais le câblage d’un tableau engage la sécurité des personnes. En création, rénovation lourde ou doute sur la terre, il faut faire contrôler ou réaliser l’installation par un électricien qualifié.
Combien de rangées prévoir dans un tableau électrique ?
Le bon nombre dépend de la surface, du nombre de circuits et des évolutions prévues. En pratique, il vaut mieux garder de la place libre pour ajouter plus tard une borne, un chauffe-eau, une pompe à chaleur ou une extension.
Quel est le rôle d’un interrupteur différentiel 30 mA ?
Il coupe l’alimentation lorsqu’il détecte une fuite de courant vers la terre. Son rôle principal est de protéger les personnes contre les risques d’électrisation.
Faut-il un circuit dédié pour les gros appareils ?
Oui, les plaques de cuisson, le lave-linge, le chauffe-eau, la borne de recharge ou certains chauffages doivent être sur des circuits spécialisés avec une protection adaptée.
