Interrupteur double allumage : branchement sans erreur
Interrupteur double allumage : sur le papier, c’est un appareillage très simple. Sur le chantier, c’est souvent là que les erreurs commencent. Deux lampes qui s’allument ensemble, une borne L oubliée, un pont mal serré, une boîte d’encastrement trop juste… et le doute s’installe vite.
La bonne nouvelle, c’est qu’un double allumage suit une logique claire. Si tu comprends le rôle de la phase, des deux retours lampe et du pont entre les mécanismes, tu évites déjà la majorité des pannes de base. Legrand rappelle d’ailleurs la même structure de câblage sur ses schémas grand public, tandis que la NF C 15-100 impose de rester cohérent côté éclairage : section 1,5 mm² et circuit bien protégé.
À quoi sert un interrupteur double allumage ?

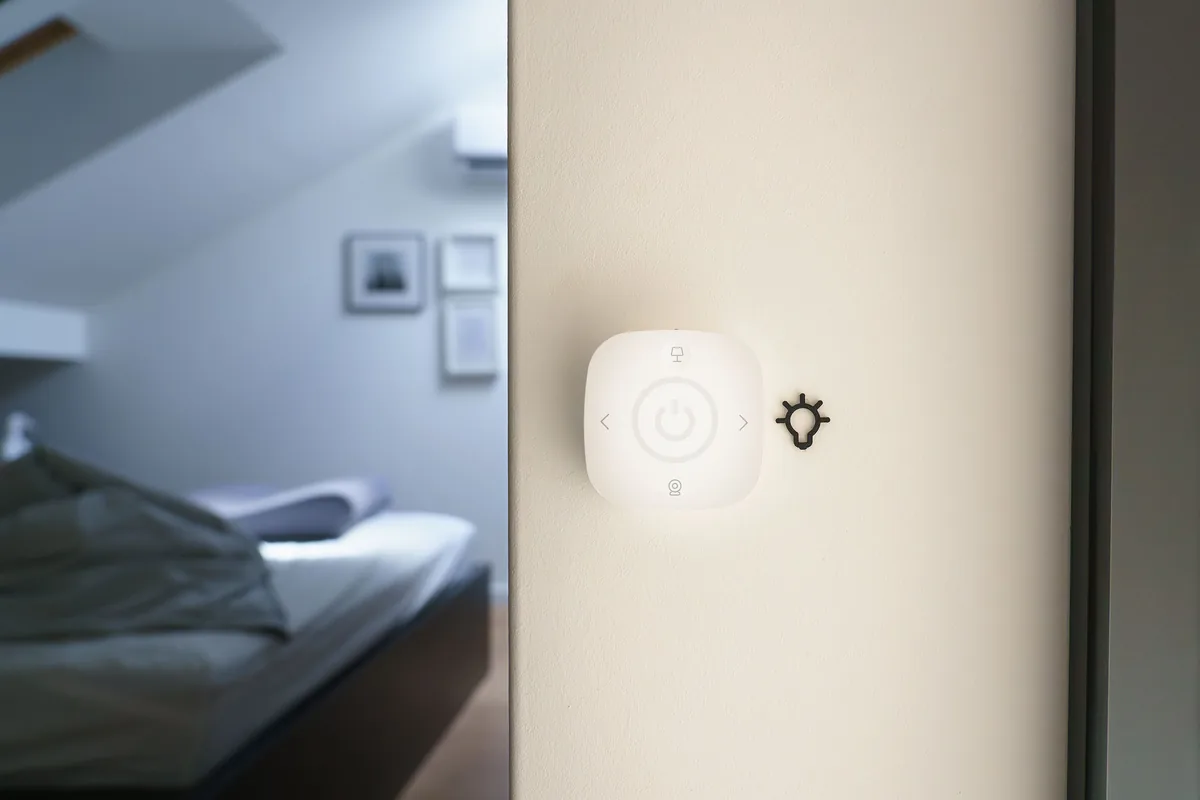

Un interrupteur double allumage permet de piloter deux points lumineux distincts depuis une seule plaque murale. C’est typiquement utile dans un séjour avec suspension + appliques, une cuisine avec plafonnier + éclairage d’appoint, ou une chambre avec plafonnier + tête de lit commandée séparément.
Le vrai avantage, ce n’est pas seulement le gain de place. C’est aussi le confort d’usage. Dans une rénovation légère, on évite de multiplier les boîtes et on garde un poste de commande propre. Cas concret : sur une pièce de vie d’environ 22 m², deux circuits LED de 9 W chacun peuvent être commandés séparément pour passer d’un éclairage complet à une ambiance plus douce, sans toucher au tableau.
Il ne faut pas confondre ce montage avec un va-et-vient. Si tu veux commander la même lampe depuis deux endroits, il faut plutôt voir comment fonctionne un schéma va-et-vient simple. Ici, le but est différent : une commande, deux sorties, deux éclairages indépendants.
Quels fils faut-il retrouver dans la boîte ?
Avant même de penser au branchement, il faut identifier les conducteurs présents. Sur un montage classique, tu retrouves une phase d’arrivée, deux retours lampe et parfois la terre qui transite vers les luminaires. Le neutre, lui, ne passe pas forcément dans l’interrupteur : il rejoint généralement directement les points lumineux.
Le repère le plus important reste la borne L. La phase arrive sur la borne L du premier mécanisme, puis un petit pont de phase relie la seconde borne L. Ensuite, chaque touche envoie sa sortie vers son propre retour lampe. Si les conducteurs sont mal repérés, on inverse vite les fonctions et les deux éclairages peuvent réagir ensemble.
Autre détail très concret : le volume disponible. Un double mécanisme avec pont, dominos ou bornes automatiques demande plus de place qu’un simple interrupteur. Si la boîte est trop courte, les fils se plient mal, le serrage souffre et le remontage devient pénible. Pour éviter ça, mieux vaut choisir la bonne boîte d’encastrement avant de refermer le mur.
Quel schéma de branchement suivre sans confusion ?
Le schéma utile tient en quatre idées. D’abord, la phase arrive sur L. Ensuite, un pont relie les deux entrées L du double interrupteur. Puis chaque sortie alimente un retour lampe distinct. Enfin, chaque luminaire garde son neutre et sa terre de son côté, sans mélange improvisé dans le boîtier.
Ce qui piège souvent les débutants, c’est la ressemblance visuelle entre un double allumage et d’autres mécanismes doubles. Deux touches côte à côte ne veulent pas dire deux va-et-vient. Deux fils sur une borne ne veulent pas dire qu’on peut regrouper les retours à l’aveugle. Et une couleur identique sur deux conducteurs ne prouve rien si une ancienne rénovation a été faite sans vrai repérage.
Quand tu remplaces un ancien appareillage, une photo avant démontage fait gagner un temps fou. Si le montage commande un point de centre, il faut aussi vérifier la continuité au luminaire. Le guide Sunever pour brancher un luminaire DCL proprement au plafond aide à recouper ce qui se passe côté plafond.
Quelle section et quelle protection choisir pour un double allumage ?
Sur un circuit d’éclairage domestique, le repère le plus simple reste celui-ci : conducteurs en 1,5 mm² et protection par disjoncteur 10 A ou 16 A selon la configuration retenue. La logique n’est pas de “mettre plus fort pour être tranquille”. Le calibre protège le câble. Si le disjoncteur est trop élevé, tu protèges moins bien l’installation.
La NF C 15-100 rappelle aussi une limite utile : 8 points lumineux maximum par circuit. IZI by EDF rappelle la même base dans ses synthèses 2026, avec un conseil de bon sens en prime : répartir l’éclairage sur plusieurs circuits dès que le logement le justifie. C’est plus pratique quand une panne survient, et beaucoup plus confortable au quotidien.
Si tu refais plusieurs zones d’éclairage en même temps, prends le temps de vérifier la norme d’éclairage maison et ses limites. C’est là qu’on évite les mélanges malheureux entre prises commandées, plafonniers, spots et retours lampe mal étiquetés.
Pourquoi ça ne marche pas après remontage ?
Le symptôme le plus courant ? Les deux lampes s’allument en même temps. En pratique, on retrouve souvent un retour lampe placé sur la mauvaise borne ou un pont de phase qui alimente la sortie au lieu de l’entrée. Deuxième cas fréquent : une touche ne commande rien parce que le conducteur serré n’est pas le bon, ou parce qu’il tient mal dans la borne.
Le troisième problème, plus discret, c’est l’échauffement. Un fil mal engagé, un cuivre abîmé ou une borne insuffisamment serrée ne fait pas forcément tomber le disjoncteur tout de suite. En revanche, l’appareillage peut chauffer, noircir ou devenir instable avec le temps. C’est typiquement le genre de défaut qu’on ne veut pas laisser derrière une plaque toute neuve.
Si le câblage semble plus complexe que prévu, stop. Certains montages anciens mélangent un simple allumage, un va-et-vient et une alimentation repiquée dans la même boîte. Dans ce cas, il faut reconstituer la logique complète avant de reconnecter quoi que ce soit.
Double allumage, va-et-vient ou télérupteur : comment choisir ?
Le double allumage sert à commander deux éclairages différents depuis un seul endroit. Le va-et-vient sert à commander le même éclairage depuis deux points. Le télérupteur, lui, devient intéressant quand on veut multiplier les commandes d’un même point lumineux, par exemple dans un couloir long ou un escalier.
Entre les deux, il existe aussi le permutateur pour certains montages à trois points de commande. Si tu hésites entre ces logiques, prends deux minutes pour comprendre la différence avec un permutateur électrique. Ça évite d’acheter le mauvais mécanisme juste parce que la façade ressemble.
Interrupteur double allumage ne veut donc pas dire montage compliqué. Il demande surtout un bon repérage, une boîte adaptée, un pont propre et une vraie cohérence entre le poste de commande et les luminaires.
Besoin d’un avis avant de refaire ton éclairage ?
Si ton installation est ancienne, mal repérée ou déjà modifiée plusieurs fois, le plus sûr reste de faire contrôler le circuit avant de fermer le mur. Tu peux aussi passer par la page contact Sunever pour demander un accompagnement sur un sujet électricité ou rénovation énergétique.
Questions fréquentes
Où brancher la phase sur un interrupteur double allumage ?
La phase arrive généralement sur la borne L du premier mécanisme, puis un pont de phase relie la borne L du second. Chaque touche envoie ensuite son propre retour lampe.
Faut-il du 1,5 mm² pour un double allumage ?
Oui, dans un circuit d’éclairage domestique classique, on reste en 1,5 mm² avec une protection 10 A ou 16 A selon la configuration du tableau. Il ne faut pas surcalibrer pour éviter un déclenchement.
Double allumage ou va-et-vient : quelle différence ?
Le double allumage commande deux lampes depuis un seul point. Le va-et-vient commande le même éclairage depuis deux points. Les deux logiques peuvent se ressembler visuellement, mais le câblage n’a pas le même but.
Pourquoi mon double interrupteur allume les deux lampes en même temps ?
Le plus fréquent est un pontage mal placé, un retour lampe inversé ou deux circuits réunis sur la même sortie. Le symptôme peut aussi venir d’un repérage absent dans une boîte trop encombrée.
Pour finir
Le bon réflexe, c’est de raisonner simplement : une phase sur L, un pont entre les deux entrées, deux retours lampe distincts et un circuit d’éclairage cohérent en 1,5 mm². Si tu veux aller plus loin, relis aussi le schéma va-et-vient, la norme d’éclairage maison et le choix de la boîte d’encastrement pour fiabiliser l’ensemble du projet.
Sources utiles : Legrand, IZI by EDF.
Article rédigé par l’équipe Sunever — spécialiste des solutions énergétiques domestiques et de l’électricité pratique depuis 2024.
