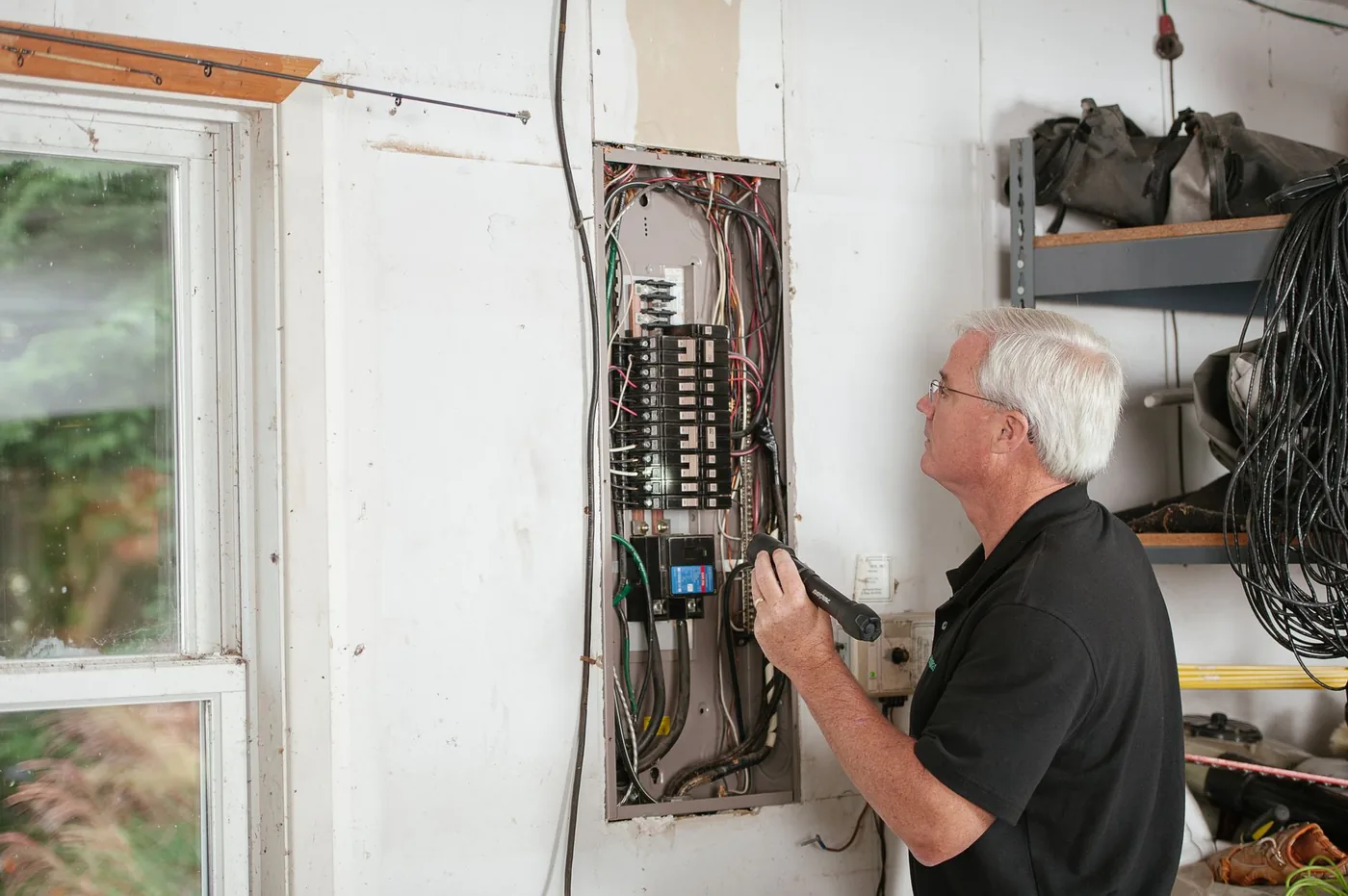

Repérer phase et neutre au tableau sans se tromper

Repérer phase et neutre au tableau paraît simple sur le papier. En réalité, c’est souvent là que les erreurs commencent, surtout en rénovation quand les couleurs ne racontent plus toute l’histoire. Avec une méthode claire, quelques mesures bien faites et un vrai réflexe sécurité, tu peux comprendre le circuit sans te raconter d’histoires.

Les couleurs suffisent-elles vraiment ?

Sur une installation récente, le bleu correspond normalement au neutre et le vert/jaune à la terre. La phase, elle, peut être marron, noire, rouge ou une autre couleur hors bleu et vert/jaune. C’est le repère de base rappelé dans les guides alignés sur la NF C 15-100. Le problème ? Dans un logement ancien, un circuit a parfois été prolongé, repris ou bricolé avec des conducteurs qui ne respectent plus ce code.

Autrement dit, les couleurs orientent, mais elles ne prouvent rien à elles seules. Si tu travailles sur un tableau qui a connu plusieurs rénovations, considère toujours la couleur comme un indice, jamais comme un verdict. C’est exactement le même principe quand tu veux comprendre pourquoi neutre et terre peuvent provoquer un défaut trompeur : le visuel aide, la mesure confirme.

Comment utiliser le multimètre sans te tromper ?

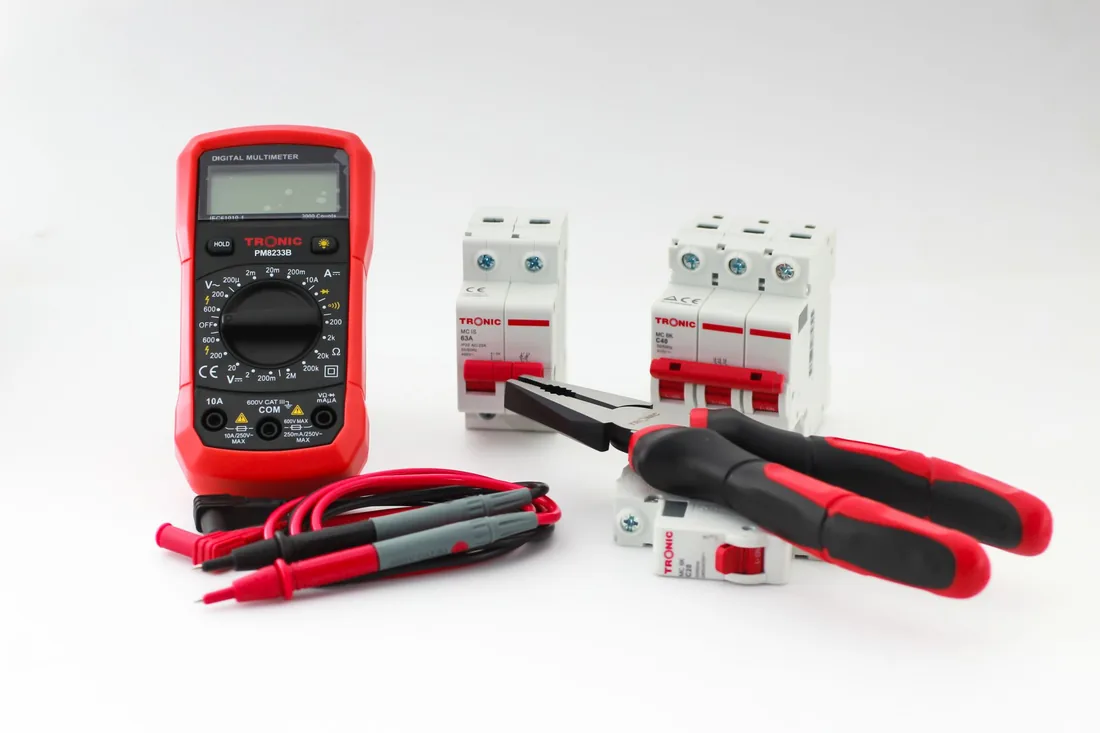

Le contrôle le plus parlant se fait avec un multimètre réglé en tension alternative, sur un calibre d’au moins 250 V. Pointe noire sur la terre, pointe rouge sur le conducteur à identifier : si tu lis environ 230 V, tu es très probablement sur la phase. Si la valeur reste proche de 0 V, tu es sur le neutre. Dit comme ça, c’est limpide. Encore faut-il garder les doigts loin des parties métalliques et travailler sur un tableau lisible.

Une astuce simple change tout : fais d’abord une mesure connue pour vérifier que ton appareil réagit correctement. Sur un tableau domestique sain, tu dois retrouver une logique cohérente entre phase-terre, phase-neutre et neutre-terre. Si les chiffres sautent sans cohérence, le souci ne vient pas toujours du circuit ; il peut aussi venir d’une mauvaise pointe de touche, d’un contact médiocre ou d’un appareil réglé sur le mauvais calibre.

Dans la vraie vie, nous voyons souvent le même cas concret : un particulier pense avoir trouvé son neutre parce qu’il a lu 0 V une première fois. En refaisant la mesure proprement, avec une terre correcte et un meilleur appui, la lecture monte en fait à 228 V. Le fil supposé neutre était bien la phase. Ce type d’erreur arrive vite, surtout quand on veut aller trop vite avant de diagnostiquer un disjoncteur qui saute sans risque.

Quelles valeurs dois-tu lire au tableau ?

Voici le repère le plus utile à mémoriser :

Ne te crispe pas sur une valeur parfaitement figée. Lire 224 V, 231 V ou 236 V n’a rien d’anormal selon le moment et la charge du logement. Ce que tu cherches, c’est une logique électrique stable. Une phase doit ressortir clairement. Un neutre ne doit pas afficher la même tension vers la terre qu’une phase.

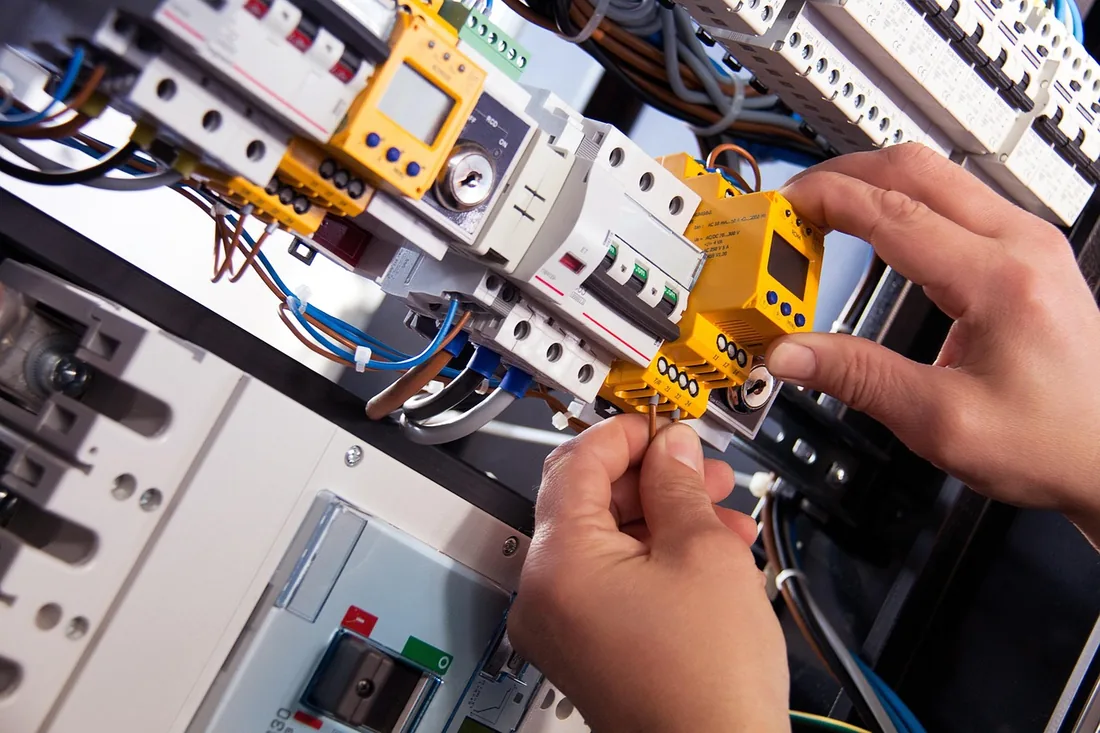

Si tu te retrouves devant des conducteurs mal étiquetés, un bornier surchargé ou une arrivée secondaire ajoutée à la va-vite, avance avec méthode. Les tableaux mal rangés sont souvent liés à d’autres défauts, par exemple un passage de fils discutable ou une séparation imparfaite des réseaux. Si besoin, revois aussi les règles de pose d’une goulotte électrique et de séparation des circuits pour comprendre d’où viennent certains repérages absurdes.

Quels pièges reviennent dans les tableaux anciens ?

Le piège numéro un, c’est de croire qu’un tableau ancien obéit encore aux codes couleur modernes. Avant 1970, les habitudes pouvaient être différentes. Ensuite viennent les reprises partielles : un bout refait en bleu, un autre laissé en rouge, un neutre prolongé sans repérage, un bornier commun où tout se ressemble. Résultat : le simple coup d’œil devient trompeur.

Deuxième piège : confondre présence de tension et bon état du circuit. Un conducteur peut être sous tension tout en étant mal serré, échauffé ou branché sur le mauvais appareillage. C’est pour ça qu’un tableau qui semble “fonctionner” n’est pas forcément rassurant. Sur certains montages d’éclairage, la confusion est renforcée par le retour lampe, ce qui explique aussi les erreurs autour de l’interrupteur lumineux avec ou sans neutre.

Troisième piège, plus discret : prendre un tournevis testeur pour une vérité absolue. Cet outil peut dépanner, mais il ne remplace pas une vraie mesure. Un faux contact, une sensibilité variable ou une mauvaise posture suffisent à fausser l’interprétation. Si tu veux comprendre le tableau, le multimètre ou le VAT restent les deux repères sérieux.

À quel moment faut-il arrêter et appeler un pro ?

Il faut s’arrêter net si le tableau présente des traces de chauffe, une odeur suspecte, des peignes bricolés, des fils cassants, des borniers saturés ou des protections impossibles à identifier. Même réflexe si tu ne peux pas mesurer proprement sans croiser plusieurs conducteurs serrés dans un espace trop étroit. Là, le risque n’est plus pédagogique. Il devient concret.

Le sujet revient souvent lors d’une vente ou d’une mise en location. Service-Public rappelle d’ailleurs que le diagnostic électrique concerne les logements de plus de 15 ans, avec une validité de 3 ans à la vente et 6 ans en location. Si tu cumules tableau ancien, repérage flou et doute sur la sécurité, tu n’es plus dans le simple contrôle domestique : tu es dans une vérification à faire sécuriser ou documenter.

Pour aller plus loin sans improviser, garde cette règle simple : comprendre oui, bricoler sous tension non. Lire les valeurs, noter les circuits, couper avant toute intervention et demander un avis pro dès que la logique du tableau ne tient plus debout. C’est moins spectaculaire qu’un tuto “minute”, mais c’est la méthode qui évite la vraie erreur.

Ce qu’il faut retenir avant de refermer le tableau

Pour repérer phase et neutre au tableau, les couleurs donnent un point de départ, jamais une certitude. La bonne lecture vient d’une mesure cohérente au multimètre, d’un tableau lisible et d’un minimum de recul sur l’historique du logement. Si plusieurs indices se contredisent, considère le doute comme un signal utile, pas comme un détail à ignorer.

Si tu veux fiabiliser le reste de l’installation, tu peux aussi consulter nos guides sur le diagnostic d’un disjoncteur qui saute, le problème de neutre et terre qui se touchent ou les subtilités d’un branchement avec ou sans neutre.

Besoin d’un avis sur un projet solaire ou sur une installation domestique à fiabiliser ? Passe par notre page de contact pour poser ton cas.

Questions fréquentes

Peut-on repérer phase et neutre au tableau seulement avec les couleurs ?

Non. Le bleu indique en principe le neutre et le vert/jaune la terre, mais en rénovation les couleurs peuvent avoir été réutilisées ou inversées. Il faut toujours confirmer avec un multimètre ou un VAT.

Quelle tension doit-on lire entre phase et terre ?

Sur une installation domestique en bon état, on lit généralement autour de 230 V entre phase et terre. Entre neutre et terre, la valeur doit rester proche de 0 V, avec parfois quelques volts selon les charges en service.

Peut-on faire ce contrôle sur un tableau ancien ?

Oui pour une simple mesure, mais seulement si le tableau est lisible, accessible et équipé correctement. Si les conducteurs sont noircis, mal serrés ou non repérés, mieux vaut arrêter et faire intervenir un électricien.

Un tournevis testeur suffit-il ?

Il peut donner un indice sur la phase, mais il ne remplace pas un multimètre ni un VAT. Pour éviter une erreur de diagnostic, garde-le comme outil d’appoint, pas comme preuve finale.

Sources : Service-Public — diagnostic électrique, IZI by EDF — identifier la phase et le neutre, TP-Link — couleurs des fils selon la NF C 15-100.
