Calepinage photovoltaïque : optimiser et éviter les ombres
Le calepinage photovoltaïque est le plan d’implantation précis de vos panneaux solaires sur le toit. Bien réalisé, il maximise la production, évite les auto-ombrages et respecte les charges de votre toiture. Découvrez comment calculer les espaces inter-rangées et identifier les zones d’ombre.
Points clés à retenir
- Le calepinage détermine le nombre, la disposition et les espacements des panneaux pour éviter les ombrages
- L’espacement entre rangées dépend de la hauteur du panneau, son inclinaison et l’angle solaire en hiver
- Un panneau ombré peut réduire la production de toute une string jusqu’à 80% sans optimiseur
- Les micro-onduleurs et optimiseurs limitent les pertes d’ombrage à l’échelle du panneau uniquement
- Des outils comme PVsyst permettent de simuler le calepinage gratuitement avant installation
Installer des panneaux solaires sans plan préalable expose à des risques majeurs : production sous-optimale, dégâts de toiture, surcharges structurelles et non-conformité réglementaire. Le calepinage photovoltaïque résout ces problèmes en définissant précisément où et comment disposer les panneaux. Que vous envisagiez une installation plug & play ou une implantation sur mesure, comprendre les principes du calepinage vous permet de maximiser votre retour sur investissement.
Qu’est-ce que le calepinage photovoltaïque et pourquoi est-il indispensable ?
Le calepinage est le schéma technique qui précise le positionnement des panneaux sur votre toit ou au sol. Il indique le nombre exact de panneaux, leur orientation (sud, sud-est, sud-ouest), l’angle d’inclinaison, les espacements entre rangées, et surtout les zones interdites (cheminées, fenêtres de toit, antennes). Un bon calepinage repose sur trois piliers : l’optimisation énergétique, la conformité structurelle et la sécurité. Sans calepinage, vous risquez des pertes de production de 15 à 40%, une toiture surChargée, ou des défauts de conformité qui annulent vos garanties. Consultez un optimiseur solaire si vos zones d’ombre sont nombreuses.

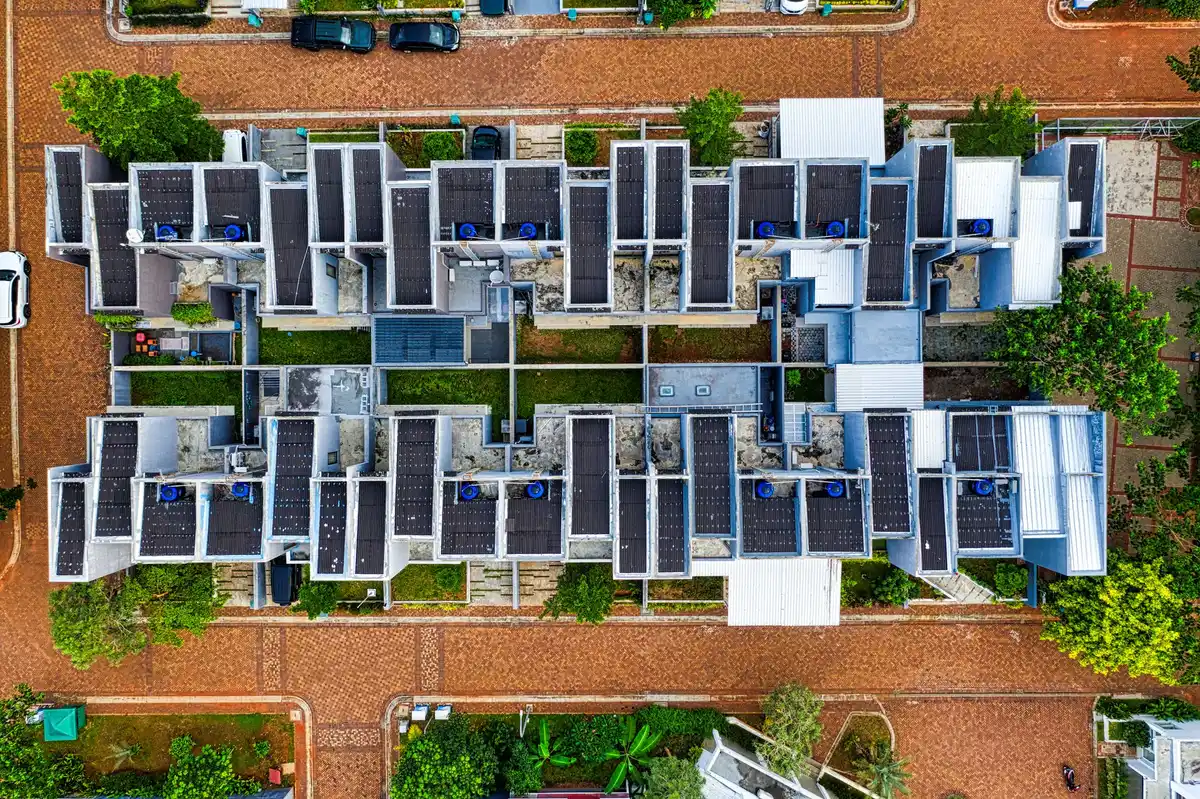

Comment calculer le nombre de panneaux en fonction de la surface disponible ?
Commencez par mesurer la surface utile de votre toiture (longueur × largeur, moins les débords de toiture). Un panneau résidentiel standard (380–400 W) mesure environ 1,7 m × 1 m = 1,7 m². Divisez votre surface utile par 1,7 pour avoir une première estimation du nombre de panneaux possibles. Ensuite, appliquez la règle de l’espacement inter-rangées (voir section suivante) pour vérifier que vous pouvez vraiment en installer autant. Tableau exemple pour une toiture sud-sud-est de 30 m² avec inclinaison 30° :
| Pente / Inclinaison | Hauteur panneau (m) | Espacement min (m) | Rangées possibles | Panneaux possibles |
|---|---|---|---|---|
| 30° (toiture) | 1,0 | 1,5 | 3–4 | 12–16 |
| 45° (optimale) | 1,0 | 2,0 | 2–3 | 10–12 |
| 60° (façade) | 1,0 | 2,5 | 2 | 6–8 |

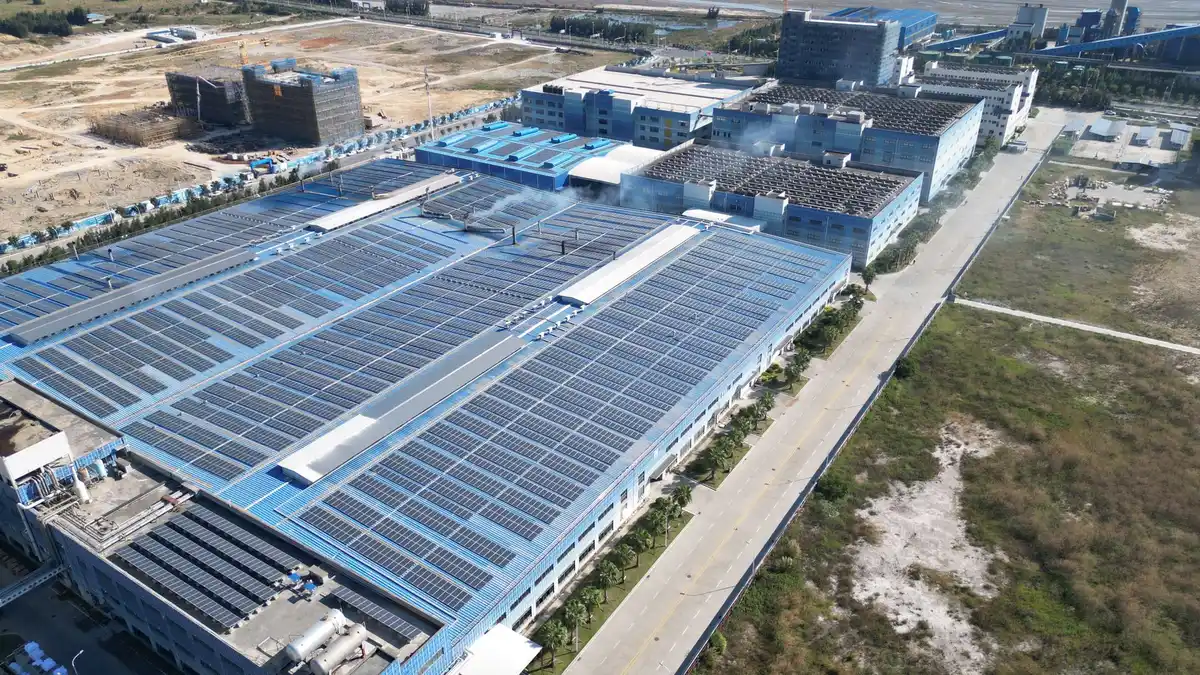

Comment identifier les zones d’ombre sur un toit avant l’installation ?
L’identification des ombres est cruciale pour un calepinage réussi. En hiver, l’angle solaire est bas (inférieur à 20° en France) : les cheminées, antennes et bâtiments voisins projettent des ombres longues. En été, l’angle est haut et les ombres très réduites. Trois méthodes pour identifier les zones d’ombre : 1) Observation in situ aux équinoxes (vers 9h et 15h) : notez où l’ombre se projette. 2) Utilisation d’outils gratuits : Google Earth Pro (visualisation 3D avec ombres) ou des applis mobiles type Sun Seeker (qui montre la trajectoire solaire en temps réel). 3) Logiciels de simulation (PVsyst, PV*SOL, PVSYST en version gratuite limitée) : ils calculent l’impact précis de chaque obstacle sur la production annuelle. Lien vers un panneau solaire vertical en façade pour les installations non-optimales.
Faut-il orienter tous les panneaux dans la même direction lors du calepinage ?
En général, oui. Pour une toiture résidentielle, il est préférable d’orienter tous les panneaux vers le sud (ou sud-sud-est/sud-sud-ouest, selon les mesures locales), avec une inclinaison uniforme (autour de 30–35° en France métropolitaine). Cela simplifie l’installation, le câblage, et maximise la production. Cependant, dans deux cas, une orientation mixte peut être justifiée : 1) Toitures de très grande surface avec orientations multiples : vous pouvez en profiter pour couvrir est et ouest (perte de 10–20% vs sud, mais consommation étalée sur plus de temps). 2) Micro-onduleurs individuels : chaque panneau fonctionne indépendamment, donc une orientation mixte réduit peu la production globale, comparé aux strings conventionnelles. Consultez notre guide d’entretien une fois installés.
Quels outils utiliser pour réaliser un calepinage photovoltaïque précis ?
Plusieurs outils existent selon votre budget et compétences : Gratuits : Google Earth Pro (avec ombres 3D dynamiques), Sun Seeker app (trajectoire solaire en temps réel), Helioscope trial (logiciel Autodesk, 30 jours gratuits). Semi-gratuits : PVsyst (version d’évaluation limitée en temps), PVCOM (simulation en ligne simple). Professionnels : PV*SOL (prix 1000–3000€ selon modules), Helioscope complet (abonnement 500–2000€/an), ou appel à un bureau d’étude local (500–2000€ pour calepinage complet avec relevé structurel). Pour une installation résidentielle de 3–8 kWc en DIY, PVsyst gratuit ou Google Earth suffisent. Au-delà, ou pour prime/conformité, consultez un professionnel certifié.
Comment le calepinage influence-t-il le choix entre micro-onduleurs et string ?
Le calepinage et l’architecture électrique (string vs micro-onduleurs) sont étroitement liés. Avec des strings conventionnelles, l’espacement inter-rangées doit être au minimum pour éviter les auto-ombrages, sinon un seul panneau ombré pénalise toute la chaîne (jusqu’à 80% de perte). En revanche, avec des micro-onduleurs, chaque panneau dispose de son propre onduleur : les ombrages partiels affectent uniquement ce panneau, réduisant les pertes globales à 10–20%. Cela ouvre la possibilité d’espacements réduits, de toitures aux orientations mixtes, ou de configurations complexes. Au final, si votre calepinage révèle des ombres nombreuses ou inévitables, les micro-onduleurs compensent le surcoût initial (200–400€/kW de plus) par une meilleure production et durabilité (20–25 ans vs 10–15 pour strings).
Quelles erreurs éviter lors du calepinage photovoltaïque ?
Même avec de bons outils, les erreurs de calepinage sont fréquentes. Voici les pièges les plus courants et comment les contourner :
Négliger les marges de toiture : La norme exige généralement un espace libre de 30 à 50 cm en périphérie du toit (règles pompiers, accessibilité). Ne jamais couvrir 100 % de la surface disponible. Calculez la surface utile nette en déduisant ces marges.
Ignorer le poids des panneaux : Un panneau 400 W pèse environ 20 kg. Sur 15 panneaux, cela représente 300 kg de charge supplémentaire sur la charpente. Pour les maisons de plus de 20 ans ou à charpente légère, une expertise structurelle préalable est indispensable.
Mélanger des orientations sans micro-onduleurs : Si vous utilisez un string onduleur classique, tous les panneaux d’une même chaîne doivent être orientés identiquement. Mélanger est (sud + est) dans une même string divise la production par 2 à certaines heures. Si votre toit impose des orientations mixtes, passez aux micro-onduleurs ou aux optimiseurs.
Sous-estimer les pertes thermiques : Un panneau solaire perd environ 0,3 à 0,5 % de rendement par degré Celsius au-dessus de 25 °C. Sur un toit sombre en été, la température peut atteindre 60–70 °C, réduisant la production de 15 à 20 %. Le calepinage doit prévoir un espace d’aération sous les panneaux (au moins 5 cm entre la tuile et le cadre du panneau) pour limiter la surchauffe.
Ne pas prévoir l’accès pour la maintenance : Chaque panneau doit être accessible depuis un point fixe (faîtage, lucarne de toit) pour les nettoyages bisannuels ou les contrôles MC4. Un calepinage qui positionne certains panneaux hors de portée rend la maintenance dangereuse.
En résumé, un bon calepinage tient compte non seulement de la production maximale, mais aussi des contraintes de sécurité, structurelles et de maintenance à long terme. Un installateur RGE QualiPV vérifie systématiquement ces éléments. Pour affiner votre calepinage, consultez aussi notre guide sur le clipping et les panneaux 500W.
Questions fréquentes
Qu'est-ce que le calepinage photovoltaïque ?
Le calepinage est le plan d'implantation des panneaux solaires sur un toit ou au sol. Il détermine leur nombre, leur disposition, les espaces inter-rangées et les zones à éviter (cheminées, fenêtres de toit). Un bon calepinage maximise la production et respecte les charges admissibles de la toiture.
Quel espacement minimum faut-il entre les rangées de panneaux solaires ?
Pour éviter les auto-ombrages entre rangées, la règle empirique est d=h×(cos α + sin α / tan β), où h est la hauteur du panneau, α son inclinaison et β l'angle solaire minimum en hiver. En France métropolitaine, prévoir un espace d'au moins 1,5 à 2 fois la hauteur projetée du panneau.
Comment les ombres partielles affectent-elles la production photovoltaïque ?
Un seul panneau partiellement ombré peut réduire la production de toute une chaîne (string) jusqu'à 80% en technologie conventionnelle. Les optimiseurs de puissance ou les micro-onduleurs réduisent cet effet à l'échelle du panneau ombré uniquement, limitant les pertes globales.
Peut-on faire son calepinage soi-même pour une installation résidentielle ?
Oui, des outils comme PVsyst, PV*SOL ou des extensions Google Earth permettent de simuler le calepinage en amateur. Pour une installation supérieure à 3 kWc, un bureau d'étude reste conseillé pour valider les charges structurelles et la conformité réglementaire.
