Diode anti-retour pour string photovoltaïque : laquelle choisir ?
Une diode anti-retour pour string photovoltaïque doit être choisie selon deux critères : une tension inverse supportée (Vrrm) d’au moins 1,5 fois la tension à vide du string, et un courant nominal d’au moins 1,25 fois le courant de court-circuit. On privilégie une diode Schottky pour limiter la chute de tension, et on la place en série sur le pôle positif, après le string et avant le point de mise en parallèle.
Points clés à retenir
- La diode anti-retour bloque le courant inverse qui voudrait revenir dans les panneaux.
- À ne pas confondre avec la diode bypass, intégrée au panneau pour gérer l’ombrage.
- Règle de calibre : Vrrm ≥ 1,5 × Voc et Imoyen ≥ 1,25 × Isc.
- La diode Schottky chute moins (≈ 0,3-0,5 V) que la diode silicium classique (≈ 0,7 V).
- Avec un MPPT moderne, elle est souvent superflue, sauf en multi-strings ou site isolé.

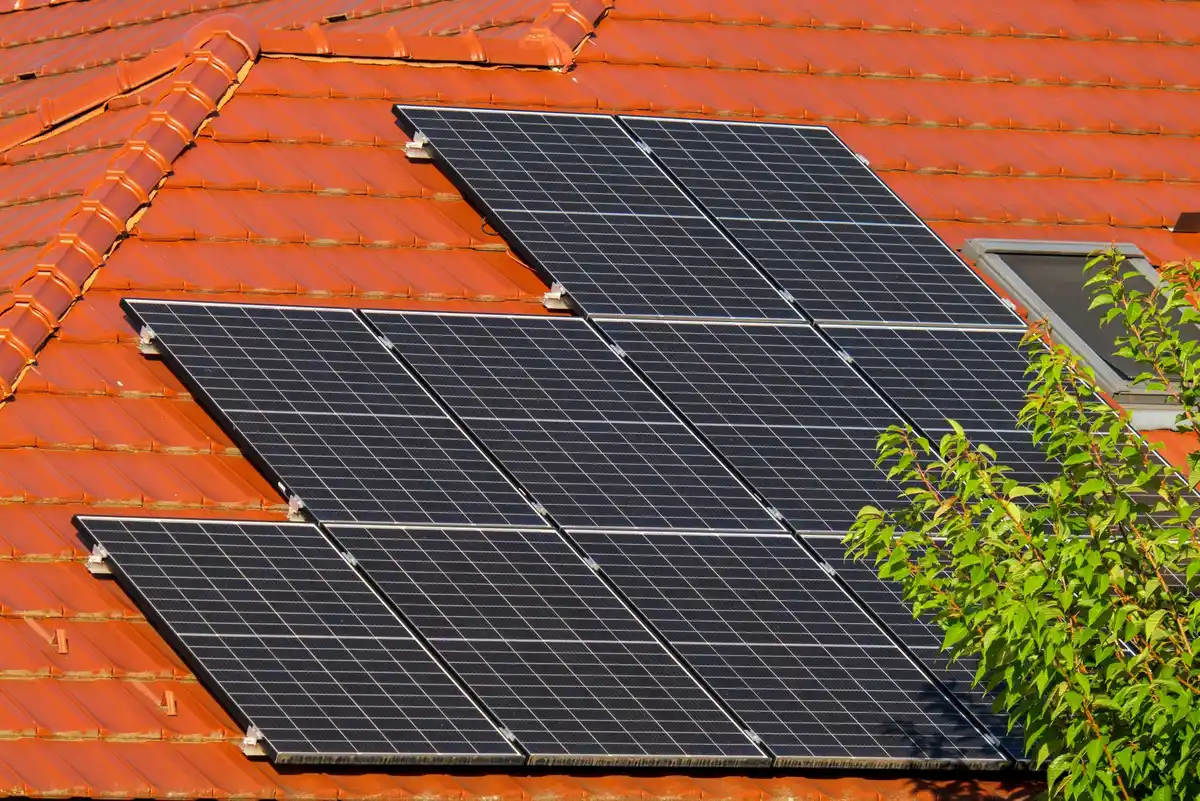

Sur une installation solaire, le courant doit toujours circuler dans un seul sens : des panneaux vers la charge, l’onduleur ou la batterie. Quand plusieurs strings sont mis en parallèle, ou quand une batterie est présente, le courant peut parfois vouloir « remonter » dans un panneau plus faible ou ombragé. La diode anti-retour sert précisément à empêcher ce retour. Encore faut-il la choisir au bon calibre et la poser au bon endroit.
À quoi sert une diode anti-retour sur un panneau ?
Son rôle est de laisser passer le courant dans un seul sens. Dans un montage en série (un string), si un panneau est ombragé, il devient plus résistant et peut recevoir du courant des autres au lieu d’en produire : on parle de courant inverse, qui échauffe le panneau et réduit le rendement. Dans un montage avec batterie, sans diode, la batterie se déchargerait la nuit dans les panneaux devenus passifs. La diode anti-retour coupe ces chemins parasites. C’est un composant de la même famille que la diode anti-retour 12V que l’on retrouve sur les petits systèmes nomades, mais dimensionnée pour les tensions et courants d’un string complet.
Pour bien saisir l’intérêt de ce composant, imaginez deux strings de panneaux raccordés en parallèle sur le même bus continu. Si l’un des deux est ombragé par un nuage ou une cheminée, sa tension chute. Le string resté au soleil, plus « fort », pourrait alors débiter une partie de son courant dans le string faible, qui se comporte temporairement comme une charge. Ce courant inverse n’est pas seulement une perte de rendement : il échauffe les cellules concernées et, à la longue, accélère leur vieillissement, voire crée des points chauds. La diode anti-retour placée en sortie de chaque string interdit cette circulation parasite et garantit que chaque branche ne fait qu’apporter du courant au bus commun, jamais en recevoir.
Diode de string ou diode bypass : quelle différence ?
Ces deux diodes ont des rôles opposés et complémentaires. La diode de string (anti-retour) se monte en série sur le câble du string et bloque le courant qui voudrait y revenir. La diode bypass est intégrée d’usine dans le boîtier de jonction du panneau, montée en parallèle de groupes de cellules : quand une zone est ombragée, elle offre au courant un chemin de contournement pour que le reste du string continue de produire. Autrement dit, la bypass gère l’ombrage à l’intérieur du panneau, l’anti-retour gère le sens du courant entre strings ou vers la batterie. Pour choisir et câbler ces composants en sécurité, distinguez bien les côtés DC et AC comme expliqué dans notre guide du matériel électrique photovoltaïque AC/DC.
Une confusion fréquente consiste à vouloir ajouter une diode bypass externe, alors qu’elle est déjà intégrée par le fabricant. Un panneau standard de 60 ou 72 cellules embarque généralement deux ou trois diodes bypass dans son boîtier de jonction, chacune protégeant une rangée de cellules. Vous n’avez donc rien à câbler de ce côté : c’est automatique. La diode anti-retour, en revanche, n’est jamais fournie d’origine, car elle dépend de l’architecture de votre installation (nombre de strings, présence d’une batterie, type de régulateur). C’est à vous, ou à votre installateur, de décider si elle est nécessaire et de la dimensionner. Retenez donc cette distinction simple : la bypass protège le panneau contre l’ombrage interne, l’anti-retour protège le système contre les retours de courant entre branches.
| Critère | Diode anti-retour (string) | Diode bypass |
|---|---|---|
| Montage | En série sur le câble | En parallèle des cellules |
| Emplacement | Sortie du string | Boîtier de jonction du panneau |
| Rôle | Bloquer le courant inverse | Contourner une zone ombragée |
| Type courant | Schottky de puissance | Intégrée d’usine |
Quel calibre (V/A) de diode choisir ?
Le dimensionnement repose sur deux marges de sécurité. Pour la tension, prenez une tension inverse répétitive (Vrrm) au moins égale à 1,5 fois la tension à vide du string (Voc), afin d’absorber les surtensions et le froid qui fait grimper la tension. Pour le courant, choisissez un courant moyen supporté supérieur à 1,25 fois le courant de court-circuit (Isc) du string. Privilégiez une diode Schottky : sa chute de tension directe (0,3 à 0,5 V) est plus faible qu’une diode silicium classique (0,7 V), ce qui limite les pertes et l’échauffement. Pensez aussi à un dissipateur si le courant est élevé. Le tableau ci-dessous donne des exemples concrets.
La marge de 1,5 sur la tension n’est pas arbitraire : la tension à vide d’un panneau augmente quand la température baisse (de l’ordre de +0,3 %/°C en valeur absolue de coefficient), si bien qu’un froid matinal peut faire grimper la Voc bien au-dessus de la valeur nominale indiquée à 25 °C. Une diode sous-calibrée en tension risque le claquage inverse, c’est-à-dire la destruction. Côté courant, la marge de 1,25 absorbe les pics d’irradiance, notamment l’effet de bord de nuage qui peut momentanément dépasser le courant de court-circuit théorique. Enfin, surveillez la dissipation thermique : à 10 A, même une chute de 0,4 V représente 4 W à évacuer en continu. Sans dissipateur ni ventilation, la diode peut dépasser sa température de jonction admissible et défaillir. Mieux vaut donc choisir un calibre confortable et soigner le refroidissement plutôt que de viser au plus juste.
| String (Voc / Isc) | Vrrm mini (×1,5) | Courant mini (×1,25) | Diode conseillée |
|---|---|---|---|
| 22 V / 6 A (1 panneau 12V) | 33 V | 7,5 A | Schottky 45 V / 10 A |
| 40 V / 10 A | 60 V | 12,5 A | Schottky 100 V / 15 A |
| 120 V / 11 A (string 3 panneaux) | 180 V | 13,8 A | Schottky 200 V / 20 A |
Où poser la diode anti-retour ?

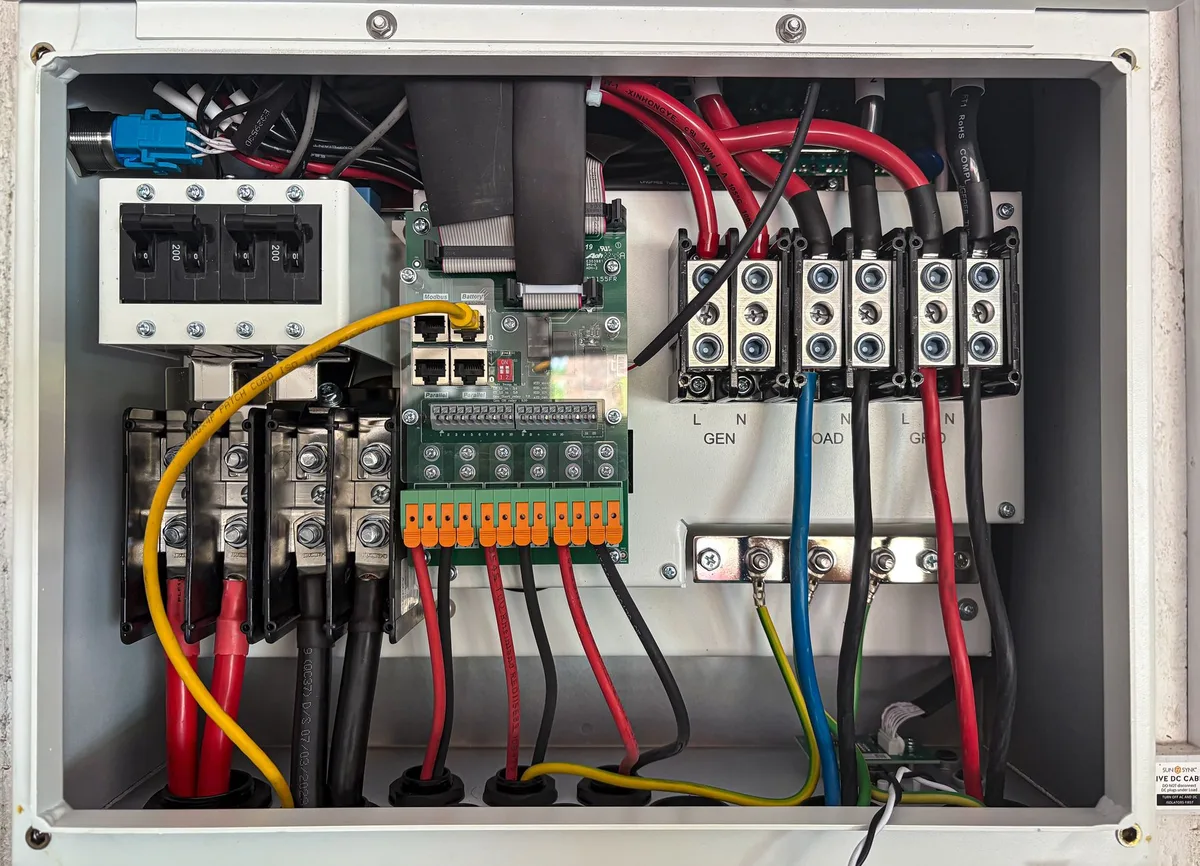

On place la diode anti-retour en série sur le câble positif de chaque string, après les panneaux et avant le point où les strings se rejoignent (boîte de jonction ou bornier d’entrée). La bande de marquage (cathode) doit être orientée vers la charge ou la batterie, jamais vers les panneaux, sous peine de bloquer la production. Sur un site isolé avec batterie, certains la posent juste avant le régulateur ; mais attention, beaucoup de régulateurs MPPT modernes intègrent déjà cette fonction et une diode en double n’ajoute que des pertes. Vérifiez la documentation de votre matériel avant d’en ajouter une. Pour le câblage côté conversion, notre guide pour brancher un onduleur détaille les bonnes pratiques de raccordement. En résumé : bonne polarité, bon calibre, et seulement là où l’électronique ne le fait pas déjà.
Sur une installation raccordée au réseau avec onduleur de string, la diode anti-retour entre panneaux et onduleur est généralement inutile, voire déconseillée, car elle introduit une perte permanente et l’onduleur gère déjà la protection. Le besoin réapparaît surtout dans trois cas : les systèmes 12 V ou 24 V en site isolé sans régulateur intelligent, les montages où plusieurs strings de caractéristiques différentes sont mis en parallèle directement, et les installations avec batterie au plomb où l’on veut absolument éviter toute décharge nocturne vers les modules. Dans le doute, mesurez : un simple multimètre en mode courant continu vous dira si un courant inverse circule réellement dans une branche. Si ce n’est pas le cas, n’ajoutez pas de diode « par précaution », car vous ne gagneriez que des pertes. Bien posée et bien calibrée, la diode anti-retour est un composant discret mais précieux ; mal employée, elle ne fait que dégrader le rendement de votre installation.
Questions fréquentes
À quoi sert une diode anti-retour sur un panneau solaire ?
Elle empêche le courant de circuler en sens inverse, c'est-à-dire de revenir dans un panneau ou un string au lieu d'aller vers la charge ou l'onduleur. Elle protège ainsi les panneaux ombragés ou plus faibles et évite qu'une batterie ne se décharge dans les panneaux la nuit.
Quelle différence entre diode anti-retour et diode bypass ?
La diode anti-retour (ou diode de string) est montée en série sur le câble et bloque le courant inverse. La diode bypass est intégrée au boîtier de jonction du panneau, en parallèle des cellules, et crée un chemin alternatif quand une partie du panneau est ombragée. Les deux rôles sont complémentaires.
Quel calibre de diode anti-retour choisir ?
Choisissez une tension inverse (Vrrm) au moins égale à 1,5 fois la tension à vide du string (Voc) et un courant nominal supérieur à 1,25 fois le courant de court-circuit (Isc). Pour un string de 40 V et 10 A, visez par exemple une diode 100 V / 15 A minimum.
Une diode anti-retour est-elle toujours nécessaire ?
Non. Avec un onduleur ou un régulateur MPPT moderne, la protection contre le courant inverse est souvent déjà gérée électroniquement. La diode reste utile sur les installations multi-strings en parallèle, en site isolé avec batterie, ou en 12/24V sans régulateur intelligent.
