Relais 12V : diode de roue libre et schéma correct

Un relais 12V diode de roue libre, c’est souvent un petit détail qu’on découvre après une panne. Le relais fonctionne, puis un transistor chauffe, un automate se comporte bizarrement ou un fusible commande claque sans raison évidente. Dans beaucoup de montages 12V, le coupable n’est pas le relais lui-même. C’est la surtension créée quand la bobine se coupe.

Bonne nouvelle : le schéma de protection reste simple. Mauvaise nouvelle : il suffit d’inverser la diode, de choisir un composant trop faible ou d’oublier l’effet sur le temps d’ouverture pour se créer un nouveau problème. Voici le vrai mode d’emploi, sans jargon inutile.

Pourquoi un relais 12V a-t-il besoin d’une diode de roue libre ?

La bobine d’un relais est une inductance. Tant qu’elle est alimentée, elle stocke de l’énergie dans un champ magnétique. Au moment où tu coupes la commande, cette énergie ne disparaît pas instantanément. Elle cherche un chemin. C’est exactement là qu’apparaît le fameux pic de tension inverse, souvent appelé back EMF ou surtension de coupure.

Le rappel théorique tient en une ligne : V = -L(di/dt). Plus le courant est interrompu vite, plus la tension de retour peut grimper. TE Connectivity rappelle qu’un relais 12V peut générer un transitoire de l’ordre de 1 000 à 1 500 volts au moment de la coupure. Oui, sur une simple bobine 12V. C’est largement assez pour fatiguer un transistor, perturber une électronique de commande ou injecter du bruit dans un petit montage.

La diode de roue libre sert donc de soupape. Au lieu de laisser la surtension partir n’importe où, elle offre un chemin de recirculation au courant de la bobine. Résultat : la tension est écrêtée, la commande est mieux protégée, et le montage devient plus prévisible. Pour comprendre la différence entre protection de ligne et protection d’électronique, tu peux aussi relire notre article fusible ou disjoncteur : différences et usages sûrs. La logique n’est pas la même.

Cas concret : sur un petit relais 12V avec bobine autour de 350 Ω, on tourne à environ 34 mA de courant de bobine. Ce n’est pas énorme. Pourtant, si ce courant est coupé sans voie de décharge, il peut suffire à claquer la sortie d’un transistor, d’un MOSFET ou d’une carte de commande un peu légère.

Quel est le bon schéma pour la diode de roue libre ?

Le schéma correct est simple : la diode se place en parallèle sur la bobine, pas en série dans l’alimentation. Elle doit être montée en sens bloqué pendant le fonctionnement normal. En clair, la cathode va du côté positif de la bobine, l’anode du côté négatif. Tant que le relais est alimenté, la diode ne conduit pas. Dès que la tension s’inverse à la coupure, elle devient passante et absorbe l’énergie de retour.

Vu autrement : si tu alimentes la bobine entre +12V et une sortie transistor qui la met à la masse, la bague de la diode doit regarder vers le +12V. C’est l’erreur la plus fréquente chez les débutants. Diode à l’envers ? Soit le relais ne colle jamais, soit tu crées quasiment un court-circuit de la commande.

Ce principe ressemble à ce qu’on retrouve sur un montage de diode anti-retour 12V, sauf que la fonction n’est pas la même. La diode anti-retour empêche un courant de repartir dans le mauvais sens dans une ligne. La diode de roue libre, elle, travaille surtout au moment de la coupure d’une charge inductive.

Si tu pilotes le relais depuis une carte électronique, garde la diode au plus près de la bobine. DigiKey et Durakool insistent sur ce point : plus la boucle de courant reste courte, moins tu laisses de place aux parasites.

Quelle diode choisir pour un relais 12V ?

Pour beaucoup de relais 12V classiques, une diode de redressement de la famille 1N400x fait parfaitement le travail. Pourquoi ? Parce qu’elle encaisse facilement plus que le courant de bobine et offre une marge confortable en tension inverse. DigiKey rappelle d’ailleurs qu’une règle simple consiste à choisir une tension admissible au moins égale à la tension de bobine, avec une marge de sécurité de 2 à 3 fois quand c’est possible.

Le point à vérifier n’est donc pas seulement « 12V ou pas 12V ». Il faut regarder le courant de bobine, le type de commande, l’espace disponible et la vitesse de commutation attendue. Sur un montage bricolé qui pilote juste une petite charge, une 1N4007 est souvent un choix robuste et économique. Sur une commande rapide, un driver intégré ou une électronique sensible, il faut parfois aller plus loin.

Quand ton circuit travaille déjà en basse tension continue, la même logique de vigilance vaut aussi pour l’alimentation. Une erreur de composant ou de polarité sur un convertisseur 12V 220V ou un transformateur 220V 12V ne produit pas les mêmes symptômes, mais le diagnostic de base commence souvent pareil : sens de branchement, intensité, protection et état réel de la source.

Retient cette phrase simple : la diode se dimensionne d’abord pour protéger la commande, pas pour « faire joli sur le schéma ». Si le relais possède déjà une diode interne, inutile d’en rajouter une au hasard. Il faut d’abord vérifier la fiche technique.

La diode simple a-t-elle des limites ?

Oui, et c’est le point que beaucoup d’articles oublient. Une diode seule protège très bien la commande, mais elle ralentit la disparition du champ magnétique dans la bobine. Résultat : le relais met plus de temps à retomber. Durakool donne un chiffre parlant sur un relais automobile : le temps d’ouverture peut passer de moins de 2 ms à environ 9 ou 10 ms avec une simple diode.

Dans un petit montage de LED, de pompe ou de commande occasionnelle, ce retard n’est souvent pas dramatique. Dans d’autres cas, il devient gênant. TE explique même qu’un ralentissement excessif peut favoriser un collage léger des contacts sur certaines charges inductives ou lampes à fort appel de courant. Ce n’est pas le scénario le plus fréquent en bricolage maison, mais il mérite d’être connu.

C’est pour cela qu’on rencontre parfois d’autres solutions : résistance en parallèle, diode plus Zener, ou transil. La combinaison diode + Zener est souvent le compromis technique préféré quand on veut à la fois protéger la commande et conserver une ouverture plus rapide du relais. Pour autant, sur un montage 12V simple, inutile de complexifier sans raison. Commence par identifier ton besoin réel : protection pure, vitesse, fréquence de commutation, type de charge.

Le même réflexe vaut sur un circuit LED basse tension. Quand on travaille sur du ruban LED 12V, les problèmes viennent moins de l’inductance d’une bobine que des chutes de tension, des longueurs de câble et des alimentations mal choisies. Ne mélange donc pas tous les symptômes 12V dans un seul panier.

Comment tester le montage sans griller la commande ?

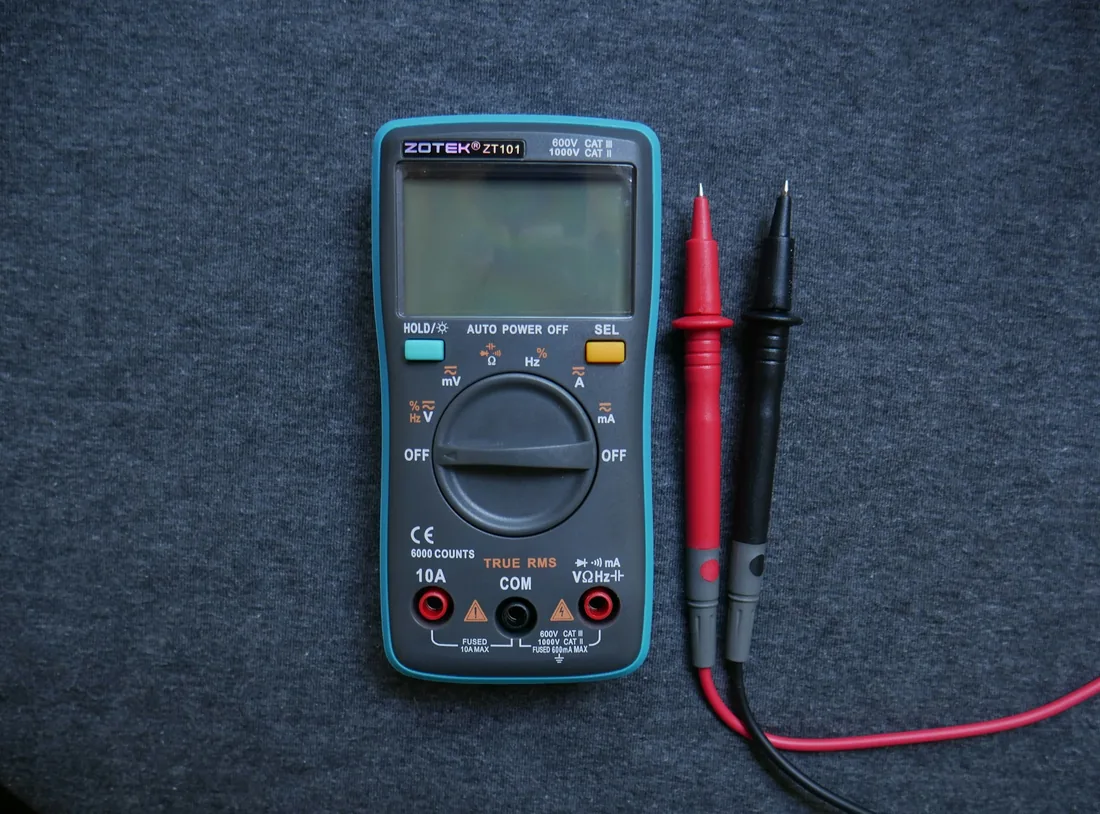

Le test le plus sûr commence hors tension. Vérifie d’abord le schéma, puis la polarité de la diode. La bague doit aller vers le + de la bobine. Ensuite, multimètre en mode diode, tu peux contrôler que le composant conduit bien dans un sens et bloque dans l’autre. Si la diode est passante dans les deux sens, elle est probablement HS.

Pour la bobine, mesure aussi sa résistance. Une valeur infinie évoque une bobine coupée. Une valeur anormalement basse peut signaler un problème interne ou une erreur de repérage. Ensuite seulement, remets sous tension et écoute si le relais colle franchement. Un cliquetis hésitant, une chauffe de transistor ou un comportement aléatoire de la carte sont des indices utiles.

Sur un montage réel, nous faisons souvent ce contrôle dans cet ordre : continuité de la bobine, sens de la diode, propreté des cosses, tension réellement présente à l’appel, puis retombée du relais à la coupure. Cette séquence évite de changer le relais trop vite alors que le défaut vient parfois d’une alimentation fatiguée, d’une masse incertaine ou d’un câblage inversé.

Quelles erreurs reviennent le plus souvent ?

La première, c’est la diode montée à l’envers. La deuxième, c’est la confusion entre diode de roue libre et fusible. Un fusible protège une ligne contre une surintensité. La diode protège ici la sortie de commande contre une surtension de coupure. Rien à voir. La troisième, c’est le composant ajouté sans regarder si le relais ou la carte possède déjà une suppression intégrée.

Autre erreur fréquente : croire que plus la diode est « grosse », mieux c’est. Tant qu’elle respecte les besoins du circuit, le bon choix est surtout un choix cohérent. Enfin, beaucoup de pannes attribuées au relais viennent d’ailleurs : alimentation 12V trop faible, câbles fins, masses mal serrées, ou sortie de commande déjà endommagée. Si ton système alimente aussi d’autres équipements 12V, le diagnostic global reste indispensable.

Tu veux aller vite ? Retiens ce trio : sens de la bague, position en parallèle, et vérification de la fiche technique. C’est basique. Mais c’est là que se joue la majorité des montages fiables.

Besoin d’un avis sur ton circuit 12V ?

Si tu hésites entre diode simple, Zener ou autre protection, contacte l’équipe Sunever. On peut t’aider à éviter le mauvais diagnostic avant de remplacer relais, carte ou alimentation pour rien.

Le point à retenir

Sur un relais 12V diode de roue libre, la diode ne sert pas à faire fonctionner la bobine : elle sert à protéger ce qui la pilote. Montée dans le bon sens et au bon endroit, elle évite bien des pannes discrètes. Si ton montage commute souvent ou pilote une charge plus exigeante, regarde aussi les solutions plus rapides que la simple diode avant de figer le schéma.

Questions fréquentes

Où brancher la diode de roue libre sur un relais 12V ?

Elle se branche en parallèle sur la bobine du relais, avec la cathode côté +12V et l’anode côté retour de commande. Elle ne doit pas être montée en série.

Une 1N4007 suffit-elle pour un relais 12V ?

Dans beaucoup de montages simples, oui. Elle offre une bonne marge pour le courant de bobine et la tension inverse. Il faut quand même vérifier la fiche technique du relais et du circuit de commande.

Pourquoi la diode peut-elle ralentir le relais ?

Parce qu’elle laisse le courant de la bobine recirculer plus longtemps au moment de la coupure. Le champ magnétique s’effondre donc plus lentement et le relais retombe moins vite.

Peut-on utiliser un fusible à la place de la diode de roue libre ?

Non. Le fusible protège contre une surintensité. La diode de roue libre protège la commande contre la surtension créée par la bobine au moment de la coupure.
