Erreurs tableau électrique : 10 pièges à corriger vite

Erreurs tableau électrique : presque tout le monde regarde le coffret seulement quand ça saute. Mauvais réflexe. Beaucoup de défauts visibles se repèrent bien avant la panne franche : modules fatigués, étiquetage absent, protection mal répartie, mélange d’anciens et de nouveaux appareillages, ou simple odeur de chaud qu’on a fini par banaliser.

Le but ici n’est pas de t’apprendre à démonter un tableau sous tension. Au contraire. On parle d’une checklist visuelle sûre, utile avant achat, avant rénovation, ou juste pour savoir si ton installation mérite un diagnostic sérieux. Service-Public rappelle d’ailleurs que le diagnostic électricité devient obligatoire à la vente ou à la location quand l’installation a plus de 15 ans. Et côté norme, Promotelec rappelle que la NF C 15-100 reste la base pour la sécurité du logement.

Erreurs tableau électrique : lesquelles imposent d’arrêter tout de suite ?

Il y a des défauts qu’on peut noter calmement, photo à l’appui, pour programmer une remise en ordre. Et il y a ceux qui demandent de couper et appeler. Les signes d’arrêt immédiat sont simples : odeur de plastique chaud, trace noire récente, module anormalement chaud, petit grésillement, disjoncteur qui refuse de se réarmer après débranchement des appareils, ou fils accessibles en façade.

Dans ce cas, on ne “resserre pas juste un peu” au tournevis. On ne démonte pas un cache pour voir. On coupe et on fait contrôler. La logique est la même que pour un appareil qui chauffe sans raison : le risque vient souvent d’un mauvais serrage, d’un court-circuit local ou d’un conducteur mal protégé. Si tu veux déjà distinguer panne récurrente et défaut plus profond, tu peux diagnostiquer un déclenchement répété sans augmenter le calibre à l’aveugle.

Cas concret : sur une petite maison rénovée par étapes, le propriétaire se plaignait d’un “disjoncteur capricieux” dans le garage. Le vrai problème n’était pas le module lui-même, mais une borne qui chauffait légèrement et brunissait le plastique autour. Le défaut n’avait pas encore provoqué de coupure franche. En revanche, il laissait déjà un signal visuel clair qu’il fallait traiter sans tarder.

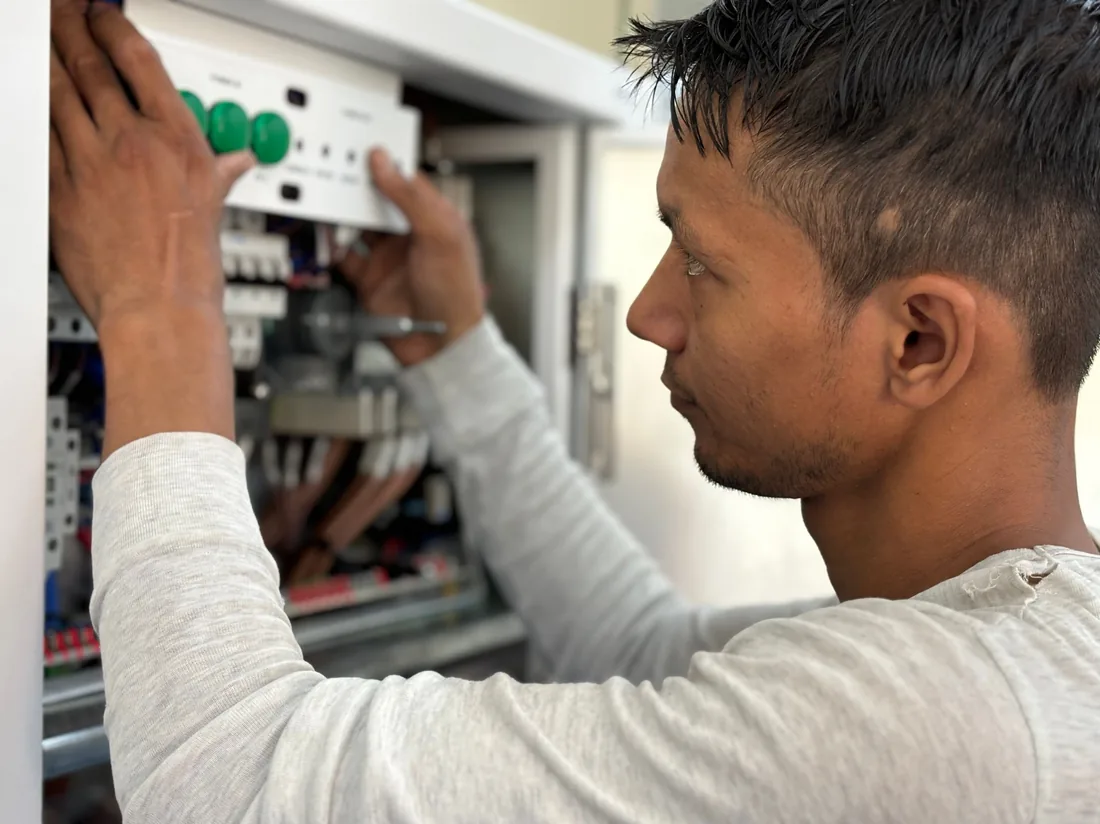

Quelles erreurs de protection voit-on le plus souvent ?

La plus fréquente ? Confondre les rôles. Un disjoncteur divisionnaire protège surtout le circuit contre les surintensités et courts-circuits. Le différentiel 30 mA, lui, protège les personnes contre les fuites de courant. Ce n’est pas la même mission, et un tableau qui multiplie les disjoncteurs sans logique différentielle propre reste incomplet.

D’après les repères grand public relayés par Legrand et 123elec, un logement doit au minimum disposer de deux protections différentielles 30 mA, avec une répartition cohérente des circuits, et un maximum de 8 circuits par différentiel. Le type A reste attendu pour certains circuits spécialisés comme plaques de cuisson ou lave-linge, alors que le type AC couvre les usages plus classiques.

Erreur typique : tout empiler sous le même différentiel parce qu’il reste “de la place”. Sur le papier, le tableau tient. Dans la vraie vie, tu concentres trop de circuits sur une seule protection et tu rends les déclenchements plus pénibles à diagnostiquer. Si la différence entre les modules te paraît encore floue, commence par comprendre la différence entre différentiel et disjoncteur avant de juger ton tableau.

Erreur visible	Pourquoi c’est gênant
Pas de différentiel 30 mA identifiable	La protection des personnes n’est pas lisible ou semble absente
Un seul différentiel pour presque tout	Répartition médiocre, diagnostic plus confus, continuité de service réduite
Type A absent sur circuits spécialisés	Protection moins adaptée à certains appareils
Modules disparates sans logique claire	Lecture et maintenance compliquées

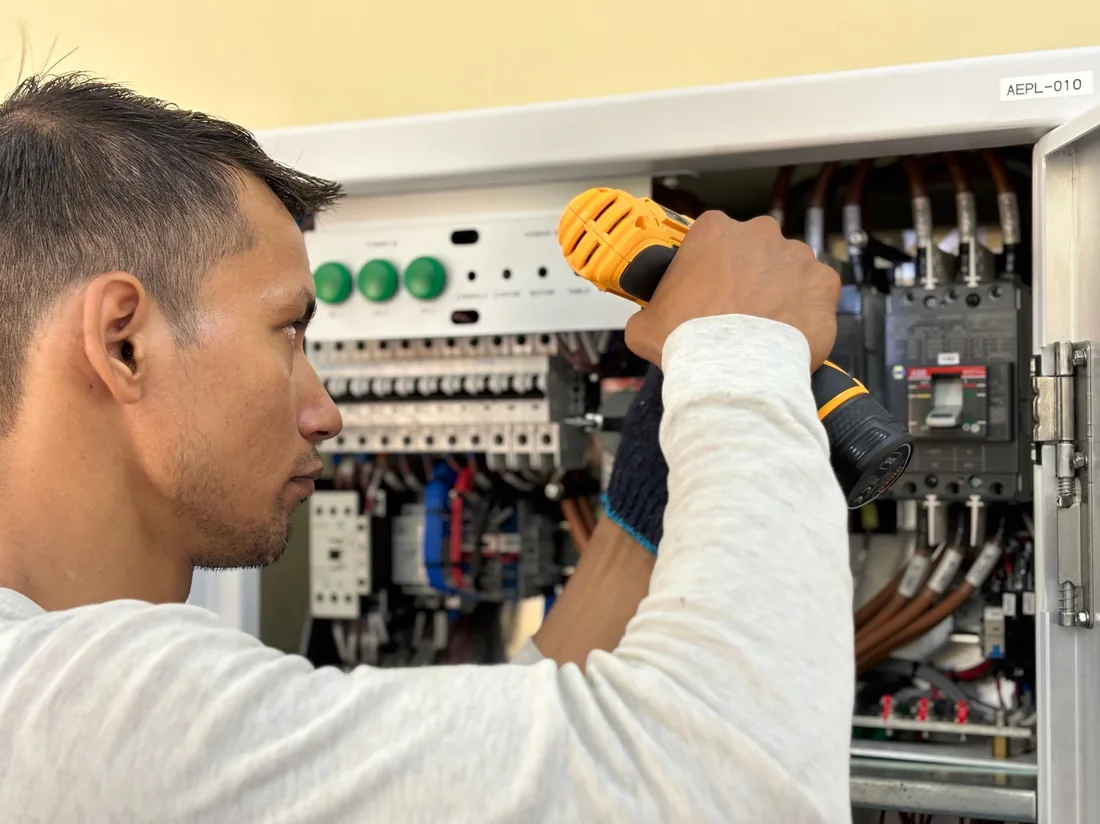

Pourquoi le mauvais calibre reste-t-il un piège classique ?

Le réflexe dangereux consiste à remplacer un module qui saute par un autre “plus costaud”. C’est précisément ce qu’il ne faut pas faire. Le calibre d’un disjoncteur se choisit avec la section du conducteur et l’usage du circuit, pas selon ton agacement du moment. Les repères usuels rappelés côté grand public restent simples : 1,5 mm² pour l’éclairage avec 16 A max, 2,5 mm² pour les prises avec 20 A max, et 6 mm² pour une plaque avec 32 A.

Quand quelqu’un monte le calibre pour éviter un déclenchement, il ne supprime pas le problème. Il déplace le risque vers le câble, la borne ou l’appareil en défaut. Une ligne de prises qui déclenche sous gros usage peut signaler une surcharge, un appareil fatigué, de l’humidité, ou une erreur plus ancienne sur la protection. Et si le tableau comporte déjà des raccordements souples mal finis, le cumul devient mauvais. Tu peux d’ailleurs soigner aussi les raccordements et finitions dans le tableau pour éviter cette famille d’erreurs.

Autre piège discret : le tableau paraît propre, mais les modules ne correspondent plus à l’histoire réelle des circuits. Extension de cuisine, garage ajouté, chauffe-eau déplacé, borne ou portail raccordé plus tard… Au bout de quelques travaux successifs, la cohérence initiale se perd vite.

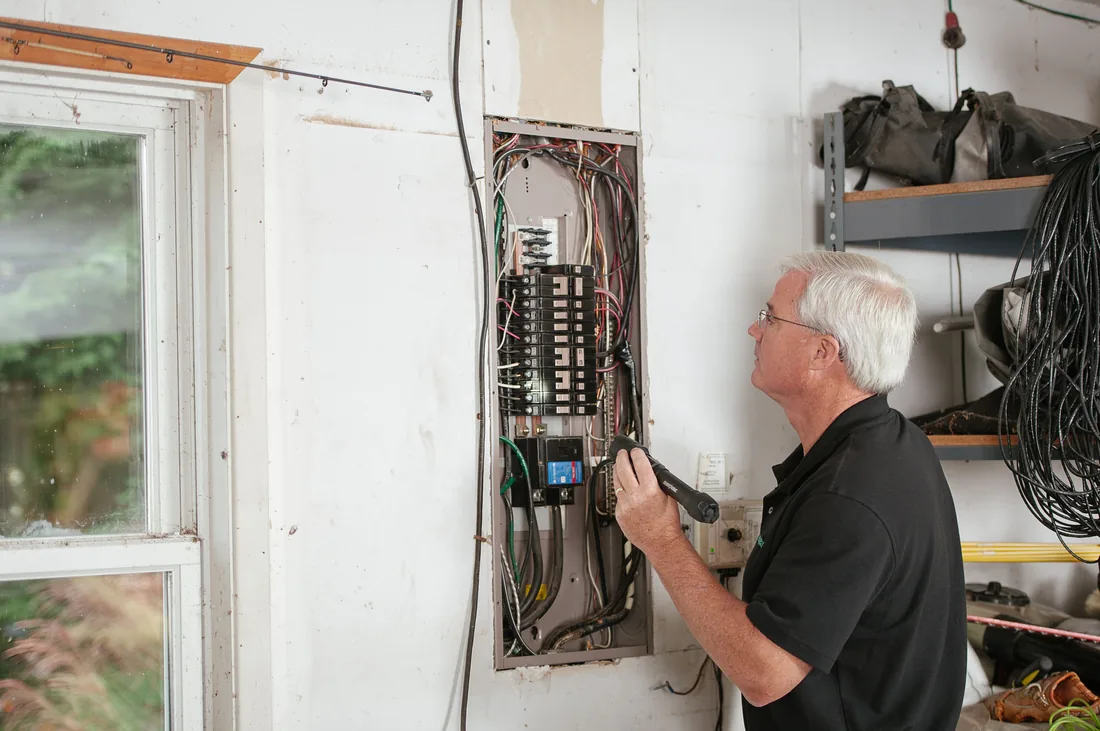

Un tableau mal repéré peut-il devenir dangereux ?

Oui, et plus souvent qu’on le croit. Un tableau illisible ne provoque pas forcément un incendie à lui seul. En revanche, il favorise les mauvaises manipulations : on coupe le mauvais circuit, on réarme à l’aveugle, on mélange éclairage et prises sur une même rangée sans plus savoir ce qui part où, et on perd un temps précieux au moment où il faudrait agir proprement.

Un bon repérage, ce n’est pas du luxe. C’est une sécurité d’usage. Chaque circuit important devrait être identifiable : éclairage, prises séjour, cuisine, lave-linge, chauffe-eau, garage, extérieur. Un capot bien fixé, des modules bien clipsés, des étiquettes lisibles et une logique de rangée claire font partie des premiers points à contrôler. Si tu ajoutes une protection spécifique, par exemple pour mieux protéger des équipements sensibles, pense aussi à voir quand une protection supplémentaire au tableau devient utile dans une logique d’ensemble.

On oublie souvent un autre point : la terre. Un tableau correctement équipé mais relié à une terre douteuse reste incomplet dans sa logique de protection. Pour ça, tu peux aussi vérifier si la terre du logement reste cohérente avec les protections du tableau.

Quand un tableau ancien mérite-t-il un vrai diagnostic ?

À partir du moment où l’installation a plus de 15 ans, le sujet ne relève plus seulement du confort. Service-Public rappelle que le diagnostic électricité est obligatoire à la vente ou à la location dans ce cas, avec une validité de 3 ans en vente et 6 ans en location. Ce diagnostic n’est pas une mise aux normes complète, mais il aide à identifier les anomalies qui comptent vraiment.

Les tableaux anciens cumulent souvent plusieurs défauts modestes pris isolément : pas assez de protections différentielles, étiquetage hasardeux, anciens fusibles mélangés à des modules récents, extensions bricolées au fil des ans. Individuellement, rien ne paraît spectaculaire. Ensemble, cela raconte une installation qui a vieilli sans vraie remise à plat.

Si le logement a connu plusieurs phases de travaux, une cuisine refaite, un extérieur alimenté, un garage transformé, ou un chauffage modifié, il est souvent plus malin de demander un contrôle global que de corriger un point par-ci par-là. Le but n’est pas de “mettre aux normes pour le plaisir”. Le but est d’éliminer ce qui augmente réellement le risque.

Quelle checklist visuelle garder sous les yeux ?

Voici la version courte à garder en tête devant le coffret :

• capot fermé, propre et bien fixé ;
• aucun fil accessible en façade ;
• aucun domino volant ou raccord improvisé visible ;
• au moins deux différentiels 30 mA identifiables dans une logique domestique actuelle ;
• circuits clairement repérés ;
• aucune trace noire, odeur de chaud ou module brûlant ;
• aucun déclenchement répété traité par un simple “calibre plus fort” ;
• cohérence entre usage du circuit et protection ;
• terre du logement prise au sérieux ;
• diagnostic envisagé si l’installation est ancienne ou vendue/louée.

Ce qui compte, c’est la cohérence de l’ensemble. Un tableau n’a pas besoin d’être parfait esthétiquement pour être sûr. En revanche, dès que plusieurs signaux faibles s’additionnent, il faut arrêter de repousser la vérification.

Tu veux faire le point avant rénovation ou achat ?
Contacte Sunever pour préparer une vérification utile et éviter les mauvaises décisions sur ton installation.

Questions fréquentes

Comment savoir si un tableau électrique est dangereux sans l’ouvrir ?

Regardez surtout les signes visibles : modules cassés, odeur de chaud, traces noires, étiquettes absentes, déclenchements fréquents ou fils accessibles. Dès qu’un doute sérieux apparaît, on coupe et on fait contrôler.

Un seul différentiel 30 mA suffit-il dans une maison ?

Non dans une installation domestique actuelle. Les repères grand public de la NF C 15-100 retiennent au moins deux protections différentielles 30 mA avec une répartition correcte des circuits.

Peut-on mettre un disjoncteur plus fort pour éviter qu’il saute ?

Non, c’est une mauvaise réponse à un vrai problème. Si un circuit déclenche, il faut chercher surcharge, défaut d’appareil, humidité, court-circuit ou défaut d’isolement au lieu de surprotéger le câble.

Le diagnostic électricité remplace-t-il une mise aux normes ?

Non. Le diagnostic signale des anomalies sur une installation de plus de 15 ans, mais il ne remet pas l’installation en conformité à lui seul. Il aide surtout à prioriser les corrections de sécurité.

Que faire maintenant si ton tableau cumule plusieurs défauts ?

Commence par documenter ce que tu vois, coupe si un signe de chauffe ou de bruit apparaît, puis fais confirmer les points critiques par un professionnel. Sur ce sujet, avancer par vérification propre vaut mieux qu’un bricolage rapide. Un tableau discret, lisible et cohérent protège souvent bien mieux qu’un coffret rempli de modules “rassurants” mais mal pensés.
