Quel câble entre panneau solaire et onduleur : Guide complet pour un raccordement optimal

Le choix du câble entre panneau solaire et onduleur est crucial pour garantir l’efficacité et la sécurité de votre installation photovoltaïque. En effet, un câble inadéquat peut entraîner des pertes d’énergie significatives, voire des risques d’incendie. Ce guide complet vous aidera à sélectionner le bon câble et à comprendre les aspects essentiels du raccordement.

🌞 Pourquoi le choix du câble est-il si important ?

Un câble mal choisi pour connecter vos panneaux solaires à votre onduleur peut avoir des conséquences fâcheuses :

• Pertes d’énergie importantes : Un câble de section trop faible augmente la résistance, ce qui se traduit par une perte de puissance et une diminution de l’efficacité globale de votre installation.
• Surchauffe et risque d’incendie : Un câble sous-dimensionné peut surchauffer en raison du passage d’un courant trop important, augmentant ainsi le risque d’incendie.
• Durabilité réduite de l’installation : Des câbles non adaptés aux conditions extérieures (UV, intempéries) se dégraderont rapidement, nécessitant un remplacement prématuré.
• Non-conformité aux normes : L’utilisation de câbles non conformes peut entraîner le refus de votre installation par les organismes de contrôle.

Il est donc primordial de choisir le bon câble entre panneau solaire et onduleur, en tenant compte de plusieurs facteurs que nous allons détailler.

📏 Facteurs clés pour choisir le câble photovoltaïque idéal

Plusieurs éléments doivent être pris en compte pour déterminer le câble entre panneau solaire et onduleur le plus adapté :

1. Type de courant : DC ou AC ?
2. Section du câble
3. Matériau du conducteur et de l’isolation
4. Longueur du câble
5. Normes et certifications

Voyons chacun de ces points plus en détail.

⚡ Courant continu (DC) vs Courant alternatif (AC) : Quelle différence pour le câble ?

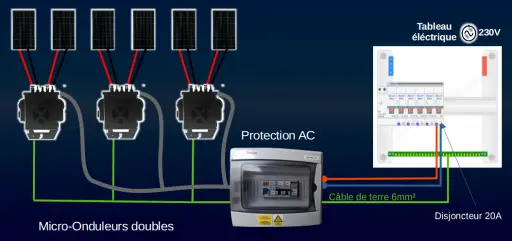

La première distinction à faire concerne le type de courant véhiculé par le câble. Entre les panneaux solaires et l’onduleur, le courant est continu (DC). Après l’onduleur, il est transformé en courant alternatif (AC) pour être utilisé dans votre habitation ou injecté dans le réseau. Les câbles utilisés pour le courant continu (DC) et le courant alternatif (AC) ne sont pas les mêmes :

• Câble DC : Il est spécifiquement conçu pour le courant continu, avec une isolation renforcée et une résistance aux UV et aux intempéries. Le câble entre panneau solaire et onduleur est donc un câble DC.
• Câble AC : Il est conçu pour le courant alternatif et répond à des normes différentes.

📐 Choisir la bonne section de câble : Un impératif

La section du câble, exprimée en mm², détermine sa capacité à supporter un certain courant sans surchauffe. Une section trop faible entraînera des pertes d’énergie et un risque d’incendie. Pour bien choisir la section du câble entre panneau solaire et onduleur, il faut prendre en compte :

• L’intensité du courant (A) : Elle dépend de la puissance de votre installation et de la tension des panneaux.
• La longueur du câble (m) : Plus le câble est long, plus la résistance augmente, et plus la section doit être importante.
• La chute de tension admissible (%) : Elle doit être limitée pour garantir une performance optimale. En général, on vise une chute de tension inférieure à 3% pour le circuit DC.

Voici un tableau indicatif des sections de câbles recommandées en fonction de la puissance de l’installation et de la longueur du câble (à titre indicatif, vérifiez toujours avec les données techniques de votre installation) :

🛡️ Matériaux : Cuivre ou aluminium ? Isolation et résistance aux UV ?

Le matériau du conducteur et de l’isolation est également essentiel pour garantir la durabilité et la sécurité du câble entre panneau solaire et onduleur :

• Conducteur : Le cuivre est le matériau le plus couramment utilisé pour les câbles solaires en raison de sa faible résistance électrique et de sa bonne conductivité. L’aluminium est une alternative moins coûteuse, mais il est moins performant et nécessite une section plus importante.
• Isolation : L’isolation doit être résistante aux UV, aux intempéries et aux températures extrêmes. Les matériaux les plus courants sont le XLPE (polyéthylène réticulé) et l’EPDM (caoutchouc éthylène-propylène-diène).

Le câble H1Z2Z2-K est un câble solaire courant, conçu pour résister aux conditions difficiles des installations photovoltaïques.

📏 Longueur du câble : Minimiser les pertes

La longueur du câble entre panneau solaire et onduleur doit être minimisée autant que possible pour réduire les pertes d’énergie. Si une longue distance est inévitable, il est impératif d’augmenter la section du câble pour compenser la résistance accrue.

📜 Normes et certifications : Un gage de sécurité

Assurez-vous que le câble entre panneau solaire et onduleur est conforme aux normes en vigueur (EN 50618, NF C 15-100) et qu’il possède les certifications nécessaires (CE, TÜV). Cela garantit sa qualité et sa conformité aux exigences de sécurité.

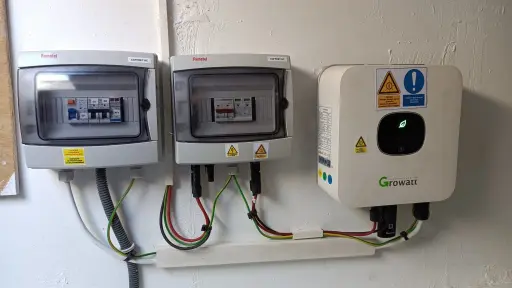

🔧 Installation et raccordement : Les étapes clés

L’installation et le raccordement du câble entre panneau solaire et onduleur doivent être réalisés avec soin et dans le respect des règles de sécurité :

1. Coupez l’alimentation : Avant toute intervention, coupez l’alimentation électrique de l’installation.

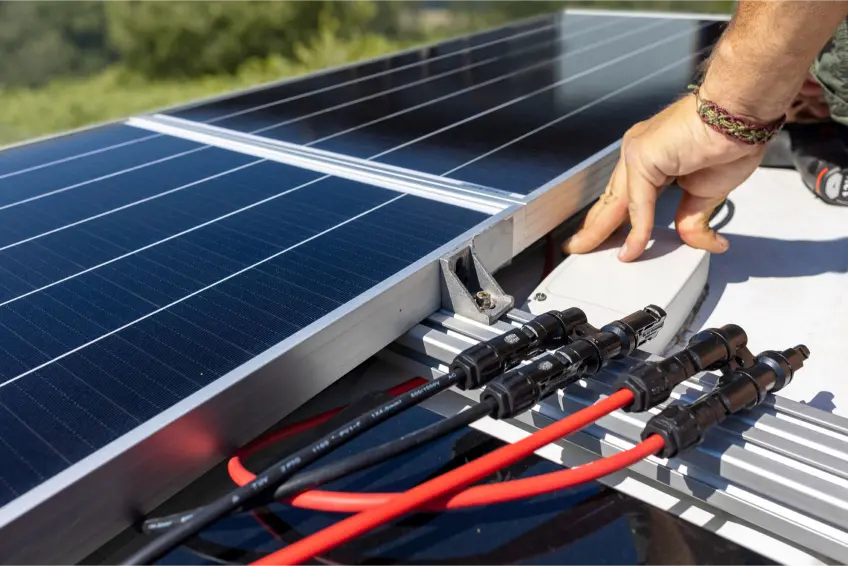

2. Utilisez des outils adaptés : Utilisez des pinces à dénuder et des sertisseuses spécifiques pour les connecteurs solaires (MC4).
3. Respectez la polarité : Veillez à respecter la polarité des câbles (positif et négatif) lors du raccordement.
4. Protégez les câbles : Utilisez des gaines de protection pour protéger les câbles des intempéries et des rongeurs.
5. Vérifiez les connexions : Assurez-vous que les connexions sont bien serrées et sécurisées.

❓ FAQ : Vos questions fréquentes sur le câble photovoltaïque

Voici quelques questions fréquemment posées concernant le choix et l’utilisation du câble entre panneau solaire et onduleur :

1. Quel type de câble est le plus adapté pour une installation solaire ? Le câble H1Z2Z2-K est généralement recommandé pour les installations solaires en raison de sa résistance aux UV, aux intempéries et aux températures extrêmes.
2. Comment calculer la section de câble nécessaire ? La section de câble dépend de l’intensité du courant, de la longueur du câble et de la chute de tension admissible. Utilisez des calculateurs en ligne ou faites appel à un professionnel pour déterminer la section appropriée.
3. Puis-je utiliser un câble électrique classique pour relier mes panneaux solaires à mon onduleur ? Non, il est fortement déconseillé d’utiliser un câble électrique classique, car il n’est pas conçu pour résister aux conditions extérieures et aux contraintes spécifiques des installations solaires.
4. Où puis-je acheter des câbles solaires de qualité ? Vous pouvez acheter des câbles solaires de qualité auprès de fournisseurs spécialisés dans les équipements photovoltaïques ou dans les magasins de bricolage.
5. Est-il obligatoire de faire appel à un professionnel pour installer les câbles solaires ? Il est recommandé de faire appel à un professionnel pour garantir la sécurité et la conformité de l’installation.

En suivant ces conseils et en choisissant le bon câble entre panneau solaire et onduleur, vous assurerez la performance, la sécurité et la durabilité de votre installation photovoltaïque. N’hésitez pas à faire appel à un professionnel pour vous accompagner dans votre projet et vous conseiller sur les solutions les plus adaptées à vos besoins.
