Schéma de branchement triphasé 3 fils : avec ou sans neutre
Un schéma de branchement triphasé 3 fils raccorde uniquement les trois phases L1, L2 et L3, sans conducteur neutre, et délivre 400 V entre phases. Il convient aux charges équilibrées (moteurs, chauffages triphasés) mais ne permet pas d’obtenir du 230 V phase-neutre : pour cela, le 4 fils avec neutre est indispensable.
Points clés à retenir
- Le triphasé 3 fils = 3 phases (L1, L2, L3) sans neutre, soit 400 V entre phases.
- Le triphasé 4 fils ajoute le neutre et donne accès au 230 V phase-neutre.
- Le 3 fils est réservé aux charges équilibrées : moteurs, fours, chauffages triphasés.
- En habitation, la NF C 15-100 impose le neutre (4 fils) pour les circuits 230 V.
- Le conducteur de protection (PE vert/jaune) est toujours obligatoire, en plus des fils actifs.
Lire un schéma triphasé déroute souvent : faut-il 3 ou 4 fils ? Où passe le neutre ? Quelle couleur pour chaque conducteur ? Ce guide clarifie le branchement triphasé 3 fils, le rôle du neutre et les règles à respecter pour une installation sûre, que ce soit pour un moteur, un chauffage ou un raccordement d’atelier. Nous verrons d’abord la différence entre 3 et 4 fils, puis le schéma de raccordement détaillé avec ses couleurs et ses sections, les cas où le neutre devient obligatoire, et enfin les erreurs dangereuses qui peuvent endommager un appareil ou mettre en danger l’utilisateur.
Triphasé 3 fils ou 4 fils : quelle différence ?
Le réseau triphasé distribue trois tensions alternatives décalées de 120°. En 4 fils, on raccorde les trois phases (L1, L2, L3) plus le neutre (N) : on dispose alors de 400 V entre deux phases et de 230 V entre une phase et le neutre. C’est le schéma standard en habitation, car la plupart des appareils (éclairage, prises, électroménager) fonctionnent en 230 V monophasé tirés sur une phase et le neutre.
En 3 fils, le neutre est absent : seules les trois phases sont distribuées. On obtient uniquement du 400 V entre phases, sans accès au 230 V phase-neutre. Ce schéma s’utilise pour les récepteurs triphasés équilibrés, comme les moteurs asynchrones ou les résistances de chauffage montées en étoile ou en triangle. Pour savoir si votre installation est concernée, vérifiez d’abord votre type d’alimentation avec notre guide sur le branchement 220V triphasé.
Important : le 3 fils ne dispense jamais du conducteur de protection (PE, vert/jaune). Quand on parle de « 3 fils » on désigne les trois conducteurs actifs ; le PE s’ajoute toujours pour la sécurité. Concrètement, un câble dit « 3 fils » est donc presque toujours un câble à quatre conducteurs (3 phases + terre) dans les usages réels — la terminologie « 3 fils » renvoie au nombre de conducteurs actifs, c’est-à-dire ceux qui véhiculent le courant utile.
Pour résumer la logique de choix : si l’appareil à alimenter est purement triphasé et équilibré (moteur, pompe, compresseur, certains chauffe-eau et radiateurs industriels), le 3 fils suffit. Dès qu’un point d’utilisation doit fournir du 230 V monophasé, le neutre devient indispensable et l’on bascule sur un schéma 4 fils. C’est précisément pour cette raison que le tableau d’un logement est toujours câblé en 4 fils, même si certains départs spécialisés n’utilisent que les phases.
Comment réaliser le schéma de raccordement 3 fils ?
Le câblage triphasé 3 fils suit un repérage normalisé des conducteurs. Respecter les couleurs et la section adaptée à l’intensité évite échauffements et erreurs de phase. Le tableau ci-dessous récapitule le repérage et un ordre de grandeur des sections cuivre selon le courant d’emploi.
| Conducteur | Repère | Couleur (NF C 15-100) | Rôle |
|---|---|---|---|
| Phase 1 | L1 | Brun | Conducteur actif |
| Phase 2 | L2 | Noir | Conducteur actif |
| Phase 3 | L3 | Gris | Conducteur actif |
| Terre | PE | Vert / jaune | Protection (toujours présent) |
| Courant d’emploi | Section cuivre indicative | Protection amont type |
|---|---|---|
| ≤ 16 A | 2,5 mm² | Disjoncteur 16 A tétrapolaire |
| ≤ 20 A | 4 mm² | Disjoncteur 20 A |
| ≤ 32 A | 6 mm² | Disjoncteur 32 A |
| ≤ 40 A | 10 mm² | Disjoncteur 40 A |

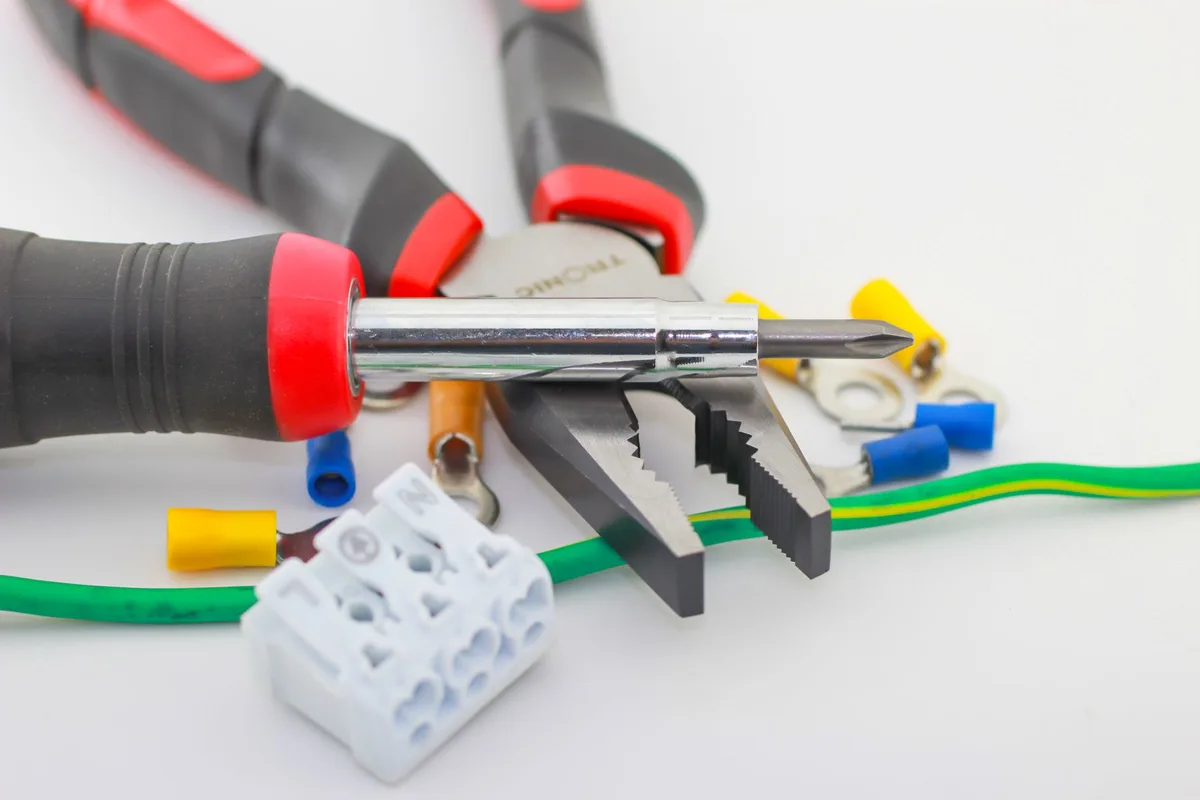

Le câblage se fait phase par phase : L1, L2 et L3 sont raccordées sur les trois bornes correspondantes du récepteur ou du disjoncteur tétrapolaire, puis le PE sur la borne de terre. Coupez systématiquement l’alimentation et consignez le départ avant toute intervention, puis vérifiez l’absence de tension avec un VAT (vérificateur d’absence de tension) sur chacune des trois phases.
Pour un moteur, on choisit le couplage étoile ou triangle selon la tension du moteur et celle du réseau : un moteur portant la mention 230/400 V se couple en triangle sur un réseau 230 V entre phases et en étoile sur un réseau 400 V entre phases. Le couplage se réalise au niveau de la plaque à bornes du moteur, à l’aide des barrettes de pontage, et non au tableau. Une erreur de couplage fait soit caler le moteur, soit le détruire par surintensité.

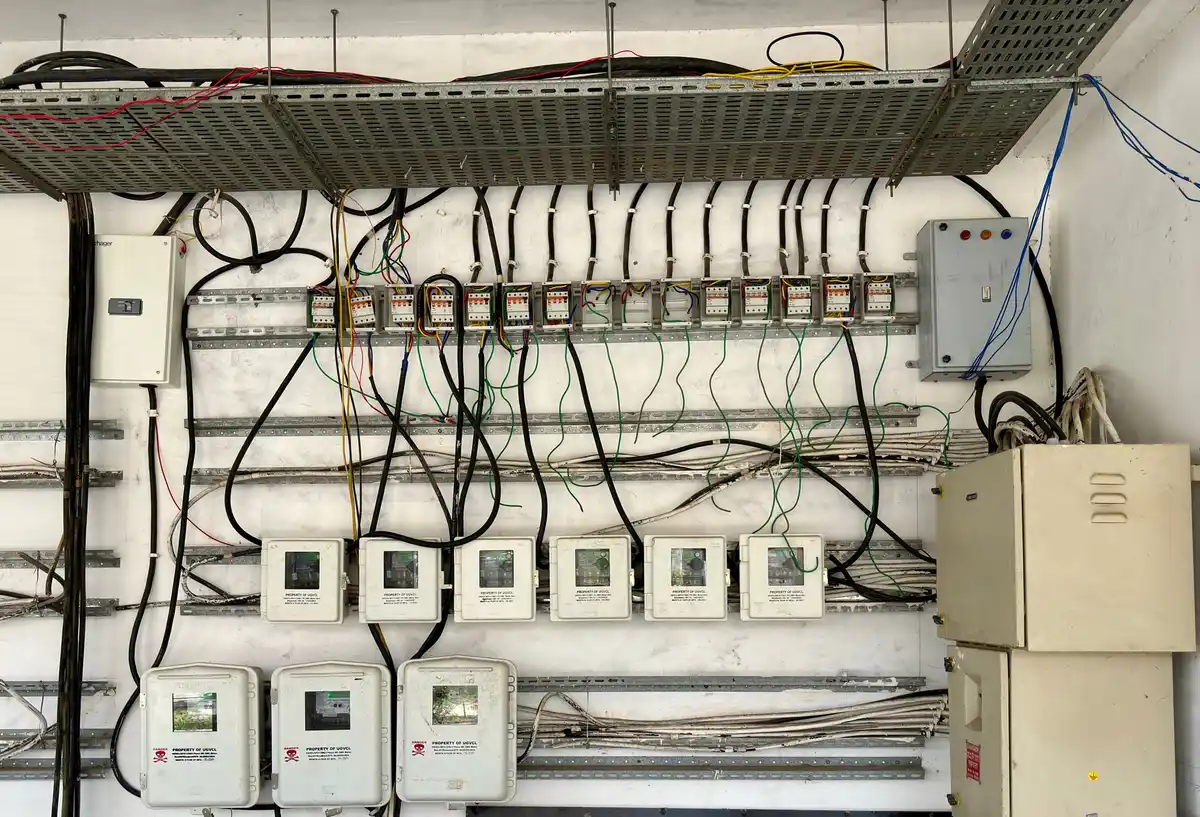

Le calibre de la protection et la section doivent rester cohérents : un disjoncteur tétrapolaire (ou un sectionneur porte-fusibles) protège simultanément les trois phases, et son calibre se choisit juste au-dessus du courant d’emploi de la charge, sans jamais dépasser le courant admissible du câble. Pour dimensionner précisément la section selon la longueur de la ligne et la chute de tension acceptable, appuyez-vous sur notre méthode de calcul de section de câble triphasé.
Quand le neutre est-il obligatoire ?
Le neutre devient indispensable dès qu’un circuit utilise la tension phase-neutre de 230 V. C’est le cas de la quasi-totalité des usages domestiques : prises de courant, éclairage, électroménager monophasé. En logement, la NF C 15-100 impose donc une alimentation 4 fils au tableau, afin de répartir les circuits 230 V entre les trois phases tout en conservant le neutre.
Le 3 fils reste légitime dans des cas précis : alimentation d’un moteur triphasé, d’un four ou d’un compresseur, ou liaison entre deux équipements purement triphasés équilibrés. Dans ces situations, aucun courant ne devrait circuler dans un hypothétique neutre, ce qui le rend inutile. La somme vectorielle des courants des trois phases équilibrées est nulle : il n’y a donc rien à renvoyer par le neutre.
En revanche, dès qu’une charge est déséquilibrée — par exemple plusieurs prises 230 V réparties sur des phases différentes, des éclairages monophasés ou des appareils domestiques branchés phase-neutre — le neutre est requis pour écouler le courant de déséquilibre. Sans lui, le point milieu « flotte » et les tensions phase-neutre se déforment : certains appareils reçoivent trop peu de tension, d’autres beaucoup trop. C’est tout l’enjeu de l’équilibrage des phases au tableau, qui vise à répartir au mieux les charges monophasées sur L1, L2 et L3. Pour brancher correctement une sortie 230 V triphasée, consultez notre fiche sur la prise murale triphasée.
Quelles sont les erreurs dangereuses à éviter ?
La première erreur consiste à supprimer le neutre sur une installation domestique pour « simplifier » : c’est interdit et dangereux, car les appareils 230 V se retrouveraient soumis à des tensions anormales en cas de déséquilibre, avec risque de destruction et d’incendie. Ne confondez jamais le neutre (bleu) avec une phase : un neutre raccordé sur une borne de phase met l’appareil sous 400 V au lieu de 230 V.
Autre piège fréquent : omettre ou couper le conducteur de protection. Le PE vert/jaune doit toujours être raccordé, même en 3 fils, sous peine de laisser des masses sous tension en cas de défaut. Le PE n’est jamais utilisé comme conducteur actif et ne doit jamais être coupé par un dispositif de protection : c’est une règle absolue de sécurité.
L’inversion de l’ordre des phases (L1, L2, L3) fait tourner un moteur à l’envers : on corrige simplement en permutant deux des trois phases au bornier. Ce point est crucial pour les pompes et compresseurs, qui peuvent être endommagés par une rotation inverse. Pensez à vérifier le sens de rotation avant la mise en service définitive, à l’aide d’un contrôleur d’ordre de phases si nécessaire.
Sous-dimensionner la section ou la protection provoque des échauffements, des chutes de tension excessives et, à terme, un risque d’incendie : respectez toujours la cohérence entre intensité, calibre du disjoncteur et section du câble. À l’inverse, surcalibrer la protection par rapport au câble est tout aussi dangereux, car le disjoncteur ne déclenchera pas avant que le câble ne s’échauffe dangereusement. Enfin, ne réalisez jamais un raccordement sous tension : coupez, consignez et vérifiez l’absence de tension. En cas de doute sur un raccordement triphasé, faites valider l’installation par un électricien qualifié avant la mise sous tension.
Questions fréquentes
Le triphasé 3 fils est-il sans neutre ?
Oui. Un branchement triphasé 3 fils utilise uniquement les trois phases (L1, L2, L3) sans conducteur neutre. La tension disponible est de 400 V entre phases. Le 4 fils ajoute le neutre pour fournir aussi du 230 V phase-neutre.
Quelle tension obtient-on en triphasé 3 fils ?
On dispose de 400 V entre deux phases (tension composée). Sans neutre, le 230 V monophasé classique n'est pas accessible : il faut une alimentation 4 fils ou un transformateur pour alimenter des appareils 230 V.
Le neutre est-il obligatoire en triphasé domestique ?
Oui en habitation. La norme NF C 15-100 impose un raccordement 4 fils (3 phases + neutre) car les circuits courants utilisent le 230 V phase-neutre. Le 3 fils reste réservé aux récepteurs équilibrés triphasés (moteurs, certains chauffages).
Peut-on brancher un moteur triphasé en 3 fils ?
Oui. Un moteur asynchrone triphasé est une charge équilibrée qui n'a pas besoin de neutre : ses trois enroulements se câblent en étoile ou en triangle sur les trois phases. Le neutre n'est pas raccordé sur le moteur.
