Connecteur MC4 : branchement, compatibilité et erreurs fréquentes
Le connecteur MC4 est le standard universel pour raccorder les panneaux solaires aux onduleurs. Bien brancher ses MC4, c’est garantir une installation sécurisée sans arc DC, sans point chaud et sans risque d’incendie. Ce guide couvre l’ordre de câblage, les tolérances de compatibilité et les 5 erreurs à ne pas commettre.
Points clés à retenir
- Le connecteur MC4 mâle doit se brancher d’abord, PUIS le connecteur femelle, pour éviter un circuit ouvert
- Dénudage exact : 7 mm de câble nu, sérti avec une pince MC4 professionnel, jamais une pince universelle
- Les clones génériques peuvent avoir des tolérances différentes : préférez Stäubli, Phoenix Contact ou Lumberg
- Interdiction absolue de déconnecter sous tension : arc DC persistant = risque d’incendie
- L’indice IP67 et le joint protègent contre l’eau 25 ans si c’est du vrai MC4 certifié
Les connecteurs MC4 sont omniprésents dans toute installation solaire résidentielle, du petit kit plug & play au grand système sur toiture. Or, beaucoup de particuliers les branchent mal ou utilisent du matériel incompatible, ce qui crée des résistances de contact élevées, des échauffements et des risques électriques. Comprendre l’ordre de branchement, les tolérances et les bonnes pratiques est essentiel.
Quels outils sont nécessaires pour brancher un connecteur MC4 correctement ?

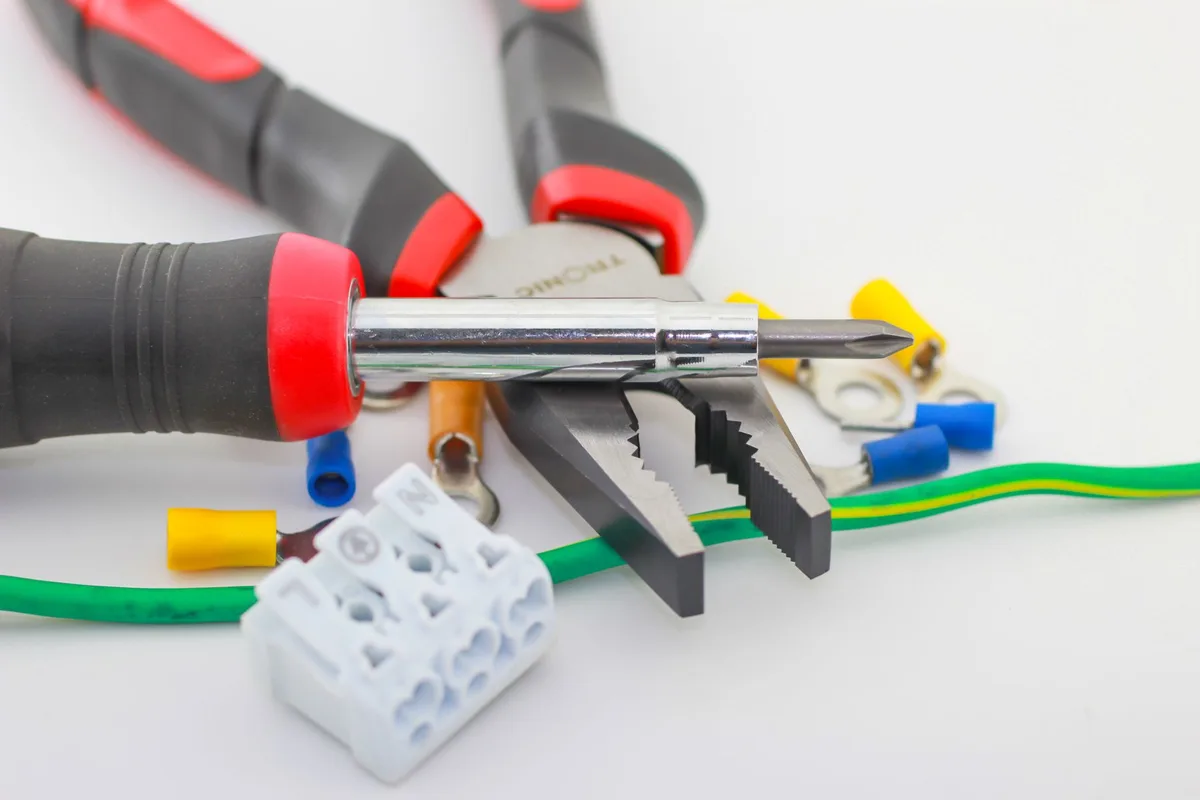

Brancher un MC4 sans l’outil adapté est quasiment impossible. La pince de sertissage MC4 professionnelle (pince SN-2.5/2.5 ou SN-16/4) est un investissement obligatoire : elle coûte 80–150 €, mais elle vous évite des années d’ennuis. Sans elle, vous risquez de mal sertir la cosse, créant une mauvaise connexion et donc une chute de tension importante. Vous avez aussi besoin d’une pince à dénuder réglée sur 7 mm exactement pour le câble H1Z2Z2-K 4 mm² ou 6 mm². Un tournevis à tige hexagonale (clé Allen) de 2 mm permet de déverrouiller le ressort interne du connecteur femelle en cas de besoin. Enfin, des gants isolants 1000V et des lunettes de sécurité sont obligatoires. Le respect des normes de matériel électrique photovoltaïque commence par l’utilisation des bons outils.
Dans quel ordre câbler les connecteurs MC4 pour éviter les arcs électriques ?
C’est LE point critique souvent oublié : toujours brancher le mâle AVANT la femelle. Raison : un connecteur MC4 mâle inséré dans une femelle déjà connectée crée un contact électrique progressif et sûr. Inversement, si vous déconnectez la femelle en premier, vous laissez le mâle sous tension, ce qui provoque un arc électrique persistant (contrairement à l’alternatif qui s’auto-éteint, le DC continue de brûler). Lors du montage : (1) branchez tous les mâles des panneaux ensemble ou sur la première section de câble mâle ; (2) positionnez les femelles à proximité mais NON connectées ; (3) une fois tout préparé et vérifié, connectez progressivement les femelles. À la déconnexion, faites l’inverse : femelle d’abord, puis mâle. Cette règle évite les arcs et les points chauds qui dégradent les connecteurs.
| Étape | Action | Tension/Courant avant | Risque si mal fait |
|---|---|---|---|
| 1 | Dénuder 7 mm le câble PV | 0 V | Isolant endommagé → court-circuit |
| 2 | Sertir la cosse avec pince calibrée | 0 V | Cosse mal serrée → résistance élevée |
| 3 | Insérer cosse dans MC4 mâle (clic audible) | 0 V (mais tension en panneau) | Contact mal engagé → arc au branchement |
| 4 | Brancher le mâle au circuit (onduleur arrêté) | 0 V | Arc minime si onduleur éteint depuis 5 min |
| 5 | Brancher la femelle au mâle (panneaux = courant) | 30–40 V, 10–15 A | Arc DC persistant si déjà connecté/déconnecté |
Les connecteurs MC4 de différentes marques sont-ils compatibles entre eux ?
Techniquement oui, mais pratiquement c’est compliqué. Stäubli (Multi-Contact) a créé le standard MC4 ; ses tolérances sont très serrées. D’autres marques certifiées comme Phoenix Contact, Lumberg ou Weidmüller respectent aussi la norme, mais pas nécessairement de manière identique. Les clones bon marché (50–100 connecteurs pour 10 €) peuvent avoir des contacts légèrement plus gros ou plus petits. Mélanger peut donc créer un ajustement trop lâche (la femelle ne serre pas le mâle assez, contact instable) ou trop serré (compression du contact, usure prématurée). Pour une installation professionnelle ou durable, restez sur une seule marque certifiée. Le choix du câble PV (H1Z2Z2-K) et du connecteur doivent être cohérents pour garantir une impédance stable.
Comment vérifier l’étanchéité IP67 d’un connecteur MC4 après installation ?

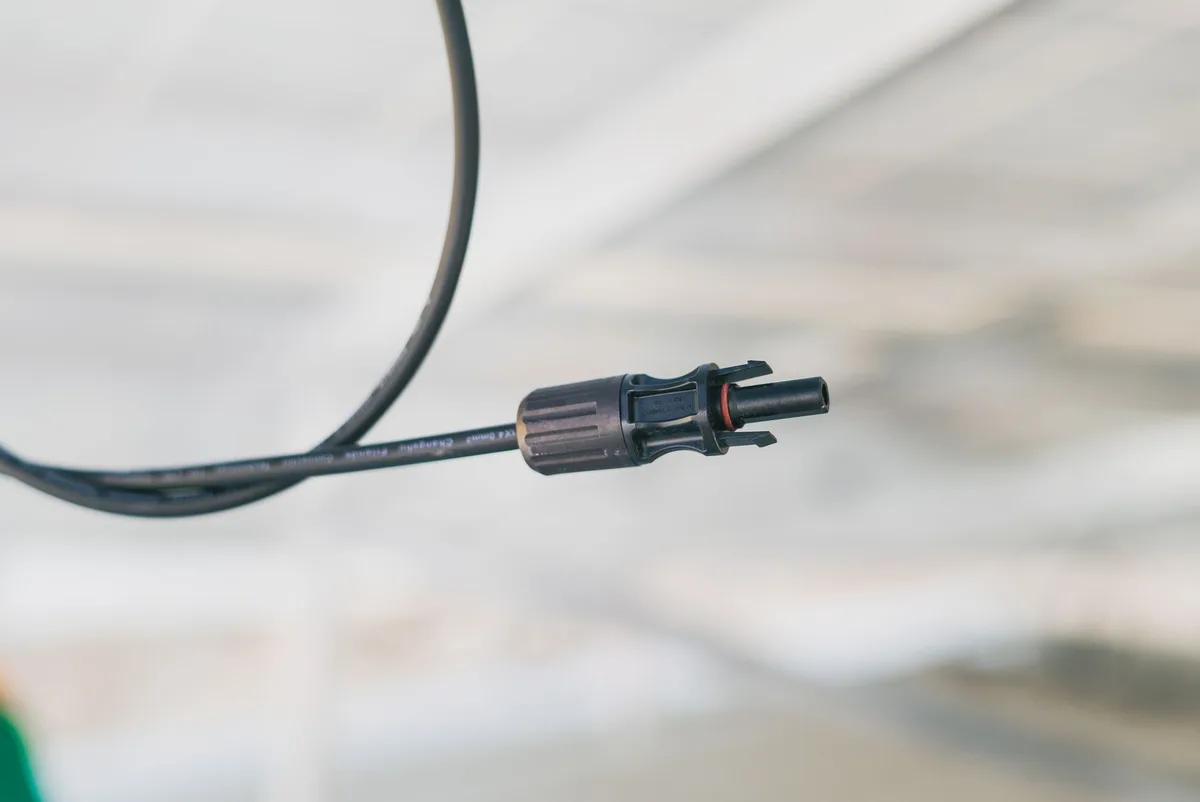

L’IP67 signifie que le connecteur résiste à l’immersion partielle (jusqu’à 1 m, 30 minutes) et à la poussière. Après installation, vérifiez visuellement que la gaine thermique (tube noir rétractable) recouvre entièrement la zone de sertissage jusqu’au corps du connecteur. Cette gaine protège des UV et crée une barrière mécanique. Inspectez aussi le joint torique du connecteur femelle : s’il n’y a pas de joint visible ou s’il est sec/craquelé, le connecteur n’est pas certifié IP67. Un test simple (mais destructif) : immerger le connecteur branché dans l’eau ; aucune étincelle ou signe de corrosion dans la semaine suivante signifie un joint correct. Pour les installations extérieures, vérifiez l’état des joints chaque année, surtout après un hiver très froid ou très chaud (cycles thermiques dégradent le caoutchouc).
Quelles sont les erreurs fréquentes qui causent des arcs DC avec les MC4 ?
Erreur 1 : Déconnexion sous tension. Le courant continu maintient l’arc électrique actif bien plus longtemps que l’alternatif. Une déconnexion de 1 seconde peut créer une fusion des contacts. Erreur 2 : Mauvais sertissage de la cosse. Une cosse mal serrée dans le câble crée une résistance de contact > 1 Ω, ce qui dissipe 100+ watts pour un circuit 10 A, causant échauffement et possible incendie. Erreur 3 : Forcer un connecteur trop lâche. Les clones bon marché ont parfois un contact trop petit ; forcer crée une fente qui oxyde rapidement. Erreur 4 : Laisser les connecteurs sous tension pendant le maintenance. Avant de toucher à un MC4, éteignez l’onduleur ET attendez 5 minutes que les condensateurs se déchargent. Erreur 5 : Exposer les connecteurs aux UV sans gaine. Le plastique du connecteur se dégrade, le joint se dessèche, et l’eau s’infiltre. Couvrir avec une boîte étanche ou utiliser des MC4 avec capot protecteur.
Faut-il déverrouiller un connecteur MC4 sous tension et comment ?
Non, jamais sous tension. Si vous devez retirer accidentellement un connecteur femelle branché, arrêtez d’abord l’onduleur et attendez 5 minutes. Ensuite, utilisez une clé Allen de 2 mm pour accéder au ressort de verrouillage interne du connecteur femelle. Insérez la clé par le petit trou sous le connecteur (côté contact), appuyez légèrement pour déverrouiller le ressort, puis tirez le connecteur mâle d’un coup sec et régulier. Ne tordez pas le mâle en tirant latéralement : vous endommageriez les contacts. Si le connecteur ne bouge pas, ne forcez pas ; c’est peut-être un mauvais mélange de tolérances (clone + original). Démontez plutôt la cosse du côté mâle (tournevis) et refaites le branchement en respectant l’ordre. Pour une installation neuve, évitez ces soucis en utilisant des connecteurs étanches avec capot de protection : un petit investissement pour des années sans manipulation.
Questions fréquentes
Peut-on mélanger des connecteurs MC4 de marques différentes ?
Le standard MC4 est défini par Multi-Contact (Stäubli), mais de nombreux clones existent sur le marché. Mélanger des connecteurs de marques différentes (par exemple un mâle Stäubli avec une femelle générique) est techniquement possible mais déconseillé : les tolérances dimensionnelles peuvent différer, créant un contact imparfait, une résistance de contact élevée et un risque d'arc DC ou de point chaud.
Peut-on déconnecter un connecteur MC4 sous tension ?
Il est formellement interdit de déconnecter un connecteur MC4 sous courant (c'est-à-dire lorsque les panneaux produisent). Le courant continu génère un arc électrique persistant qui peut endommager les connecteurs, déclencher un incendie ou blesser l'opérateur. Il faut toujours couper l'onduleur et attendre 5 minutes avant toute manipulation.
Comment sertir correctement un connecteur MC4 ?
Le câble PV (H1Z2Z2-K) doit être dénudé sur exactement 7 mm, inséré dans la cosse jusqu'à la butée, puis serti avec une pince MC4 calibrée (pas une pince universelle). Le contact doit être inséré dans le corps du connecteur jusqu'au clic d'enclenchement. Sans clic audible, le contact est mal engagé et le connecteur doit être refait.
Quelle est la durée de vie d'un connecteur MC4 en extérieur ?
Les connecteurs MC4 certifiés (Stäubli, Phoenix Contact) sont garantis 25 ans en extérieur avec leur indice d'étanchéité IP67. Les connecteurs low-cost peuvent voir leur joint se dégrader en 5 à 10 ans sous l'effet des UV et des cycles thermiques, entraînant des infiltrations d'eau et une oxydation des contacts.
