Boîte de dérivation extérieure : IP, Wago et gel isolant

Une boîte de dérivation extérieure paraît anodine. Pourtant, c’est souvent là que commencent les faux contacts, l’oxydation ou le différentiel 30 mA qui saute après une averse. Dehors, une connexion n’a pas droit au même niveau d’approximation qu’en intérieur.

Pluie battante, condensation, gel, soleil, projections d’arrosage, poussière… tout s’additionne. Le vrai sujet n’est donc pas seulement de “raccorder deux fils”, mais de garder ce raccord fiable dans le temps. C’est exactement ce que rappellent les guides Promotelec sur l’électricité extérieure et sur les indices IP/IK.

Pourquoi une boîte intérieure ne suffit pas dehors ?

Promotelec rappelle qu’une installation électrique extérieure subit la pluie, la neige, le vent, le gel et le soleil. Autrement dit, une simple boîte de dérivation de garage ou de cloison n’a pas été pensée pour ce scénario. Elle peut tenir quelques semaines. Puis les joints fatiguent, l’eau s’invite, et les ennuis commencent.

Le premier danger, ce n’est pas forcément le court-circuit spectaculaire. C’est plus sournois : vis qui s’oxydent, cuivre qui noircit, borne qui chauffe, déclenchements aléatoires, éclairage qui clignote. Si la ligne alimente un portail, une pompe ou des appliques de terrasse, la panne devient vite pénible.

Dans un cas concret de rénovation extérieure, une ligne 230 V alimentant trois appliques LED de 12 W avait été raccordée dans une boîte standard glissée derrière un bardage. Après deux épisodes pluvieux, le circuit faisait tomber le différentiel. Le problème ne venait ni des lampes ni du disjoncteur : la condensation s’était installée dans la boîte, avec début d’oxydation sur les connexions.

Si tu prolonges une ligne vers un jardin, un abri ou un portail, il faut raisonner comme pour amener l’électricité vers un abri de jardin sans bricolage risqué, pas comme pour un simple repiquage intérieur.

Quel indice IP choisir pour une boîte de dérivation extérieure ?

L’indice IP sert à décrire la protection contre les corps solides et contre l’eau. Promotelec renvoie ici à la norme NF EN 60529 : plus l’environnement est exposé, plus l’enveloppe doit être sérieuse. Dans la vraie vie, le bon choix dépend surtout de l’emplacement, pas seulement de ce qui est écrit sur l’emballage.

Pour une boîte de dérivation extérieure placée sous avancée de toit, sur une façade peu exposée, l’IP55 peut suffire. C’est d’ailleurs un repère courant sur certains produits comme la boîte Plexo Legrand 105 x 105 x 55 mm, annoncée IP55 et IK07. En revanche, si la boîte reçoit directement pluie, poussière ou projections, viser IP65 est souvent plus rassurant.

• IP55 : bon niveau pour un emplacement déjà un peu protégé ;
• IP65 : meilleur choix quand la pluie et les poussières sont plus présentes ;
• IK : à ne pas oublier si la boîte peut subir des chocs, par exemple près d’une allée, d’un portail ou d’un atelier.

Le piège classique ? Choisir une boîte “étanche” puis la percer à la va-vite sans presse-étoupe correct. À ce moment-là, l’indice IP théorique ne veut plus dire grand-chose. Le passage des câbles doit rester cohérent avec l’enveloppe, comme sur une ligne vers choisir la bonne section de câble pour un portail électrique.

Quand utiliser Wago, Gelbox ou gel isolant ?

Les connecteurs Wago peuvent très bien être utilisés dehors, à condition de ne pas les laisser nus dans une zone humide. Ils doivent rester dans une boîte adaptée, avec un cheminement propre et un serrage correct. Pour préparer le raccord, mieux vaut déjà dénuder un fil proprement avant un raccordement afin d’éviter cuivre entaillé, longueur excessive ou brin mal engagé.

Quand la zone est vraiment exposée à l’humidité, le point de connexion peut recevoir une protection complémentaire. WAGO explique par exemple que sa Gelbox est préremplie d’un gel sans silicone, VDE-testée et certifiée IPX8 pour les connecteurs compatibles. Ce point est important : la Gelbox protège la connexion elle-même, mais elle ne remplace ni la boîte ni son couvercle.

Le gel isolant est donc utile dans trois cas fréquents :

• raccord en environnement très humide ou soumis à la condensation ;
• connexion basse tension ou très basse tension en extérieur ;
• réparation où le point faible est précisément la jonction, pas le câble entier.

En revanche, il ne faut pas en faire une rustine universelle. Si l’eau entre par le couvercle, si le câble remonte sans boucle anti-goutte ou si la boîte baigne dans la terre humide, le gel ne sauvera pas tout.

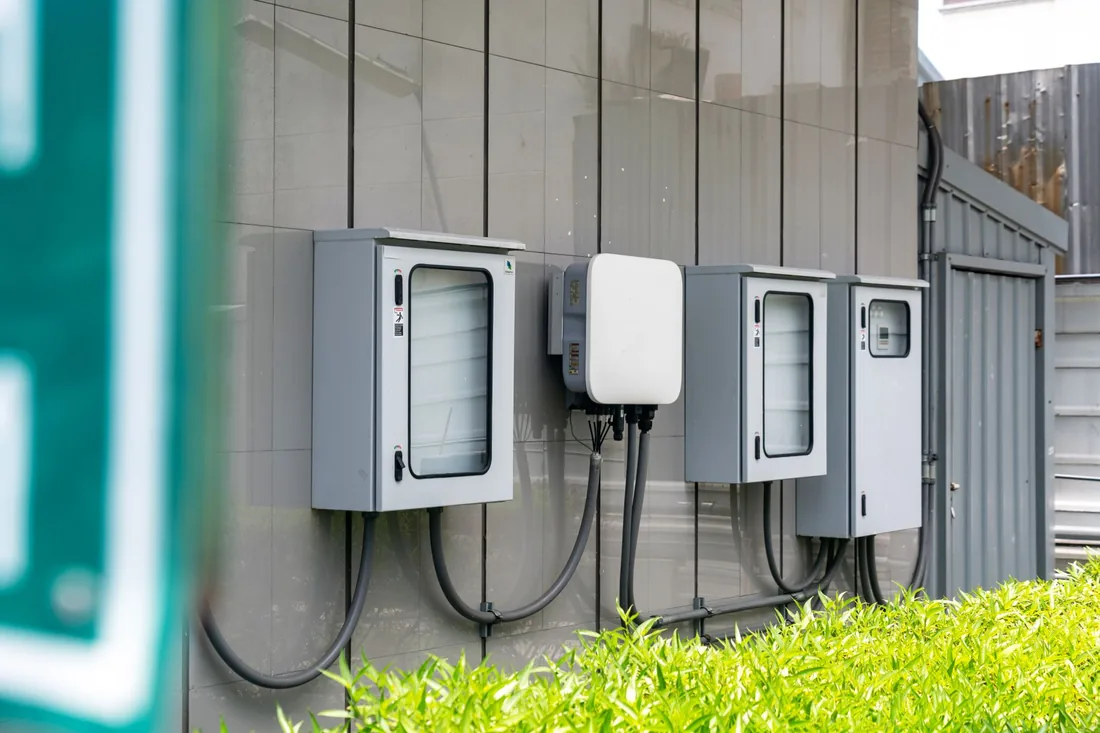

Où poser la boîte pour éviter l’eau et la condensation ?

L’emplacement fait une énorme différence. Une boîte parfaitement choisie mais posée trop bas, derrière une éclaboussure permanente ou au point bas d’un câble, vieillira mal. À l’inverse, une pose propre sous une zone abritée augmente nettement la durée de vie des connexions.

Quelques réflexes simples changent tout :

• placer la boîte hors ruissellement direct si possible ;
• créer une boucle de goutte avant l’entrée du câble ;
• éviter le contact prolongé avec la terre, les feuillages ou les projections d’arrosage ;
• prévoir un accès futur pour contrôle et maintenance ;
• utiliser un passage de câble et un cheminement cohérents, par exemple via une gaine ou une goulotte adaptée.

Pour les zones extérieures bricolées au fil des années, c’est aussi un bon moment pour vérifier qu’aucune humidité n’a déjà créé reconnaître les signes d’un défaut d’isolement lié à l’humidité. Une boîte qui s’embue, un couvercle jauni ou un joint écrasé racontent souvent l’histoire avant la panne.

Quelles erreurs provoquent les pannes les plus fréquentes ?

La première erreur, c’est de croire que l’étanchéité dépend uniquement du plastique de la boîte. En réalité, tout le système compte : couvercle, vis, joint, presse-étoupe, entrée de câble, position sur le mur et qualité du raccord.

Les erreurs les plus vues sur le terrain sont presque toujours les mêmes :

• boîte intérieure recyclée dehors “temporairement” ;
• trous latéraux non obturés ;
• câble qui entre par le haut sans protection ;
• Wago ou domino laissés en volume libre ;
• connexion enterrée sans protection adaptée ;
• boîte inaccessible derrière une terrasse, un bardage ou une haie.

Si tu dois prolonger un circuit dans un cheminement apparent, pense aussi à éviter les erreurs de cheminement avec une goulotte électrique. Une boîte fiable ne sert à rien si le reste du parcours prend l’eau ou subit un arrachement mécanique.

La bonne méthode reste simple : choisir une enveloppe adaptée, soigner les entrées de câble, protéger la connexion quand l’environnement l’exige, puis garder l’ensemble visitable. C’est moins spectaculaire qu’un “hack” de bricolage. Mais c’est ce qui tient encore après trois hivers.

Tu hésites sur le matériel ou sur la reprise d’une ligne extérieure ?

Si ta boîte de dérivation extérieure alimente un portail, un éclairage de terrasse, un abri ou un petit équipement de jardin, mieux vaut valider le cheminement, la protection et l’indice IP avant de fermer. Tu peux aussi faire contrôler le point sensible par un pro si la ligne est ancienne ou mal repérée.

Décris ton projet ou ta panne via la page contact Sunever pour repartir sur une connexion extérieure plus propre et plus sûre.

Questions fréquentes

IP55 ou IP65 : que faut-il choisir dehors ?

IP55 suffit souvent pour une boîte abritée sous avancée ou façade peu exposée. En zone plus battue par la pluie, la poussière ou les projections, IP65 apporte une marge de sécurité plus confortable.

Peut-on mettre des Wago dans une boîte de dérivation extérieure ?

Oui, mais pas à l’air libre. Les connecteurs doivent rester dans une boîte adaptée à l’extérieur, avec entrées de câbles bien serrées. Selon l’exposition, une protection complémentaire type gel peut aider sur le point de connexion.

Le gel isolant remplace-t-il une boîte étanche ?

Non. Le gel ou une Gelbox protège surtout le point de connexion contre l’humidité. Il ne remplace ni l’enveloppe de la boîte, ni les presse-étoupes, ni un bon emplacement.

Pourquoi mon différentiel saute après la pluie ?

L’eau peut entrer par un couvercle mal fermé, un presse-étoupe absent, un câble percé ou une boîte placée trop bas. L’humidité crée alors une fuite de courant qui fait réagir le différentiel 30 mA.

Ce qu’il faut retenir

Une boîte extérieure fiable n’est pas forcément compliquée. Elle doit surtout être cohérente avec son exposition réelle. Si tu choisis le bon IP, que tu soignes les entrées de câble et que tu protèges les connexions quand l’humidité le justifie, tu évites la majorité des pannes lentes mais coûteuses en temps.

Pour aller plus loin, relis aussi nos guides sur les lignes d’extérieur, les raccordements et les défauts d’isolement avant de fermer définitivement l’installation.
