Diagnostic installation solaire en panne : méthode étape par étape
Diagnostiquer une panne solaire étape par étape : identifier si c’est panneau/onduleur, mesurer au multimètre, interpréter codes d’erreur, vérifier connecteurs MC4, savoir quand appeler un pro — méthode sûre et économique.
Points clés à retenir
- Disjoncteur DC/AC déclenché = première cause, chercher court-circuit ou défaut isolement
- Tension Voc au multimètre −10 % nominal = panneau ou string défaillant
- Code onduleur ISO/GFDI = défaut isolement, ne pas ignorer (risque électrocution)
- Connecteurs MC4 mal serrés causent 20 % des pannes (résistance thermique → arc)
- Appeler tech si intervention >120 V DC, ouverture coffret réseau, ou toiture sans harnais obligatoire
Installation solaire tombe en panne : 0 W affiché malgré soleil plein, ou production chuté de 30 %. Panique : appeler SAV coûte 300-500 €. Mais 70 % des diagnostics peuvent se faire soi-même en 30 minutes avec un multimètre (20 €). Ce guide vous apprend identifier origine exacte : panneau cassé, onduleur saturé, disjoncteur trippé, connexion oxydée. Vous économisez visites tech inutiles et gagnez temps pour réparer avant perte production majeure.
Comment identifier si la panne vient des panneaux solaires ou de l’onduleur ?
Première distinction : vérifier tension DC input onduleur. Si tension zéro → panneaux ne produisent pas (string coupée, disjoncteur DC ouvert). Si tension correcte (350-800 V DC selon config) mais onduleur affiche 0 W → onduleur défaut. Deuxième test : consulter monitoring app ou écran onduleur. Affiche-t-il code erreur (ex: ERR 02, ISO, GFDI) ? Code d’erreur = onduleur détecte problème spécifique. Pas de code + tension zéro = certainement panneaux/string. Troisième : si 1-2 panneaux seulement défaillants, l’onduleur monte quand même (strings en parallèle compensent). Donc perte puissance progressive (ex: −15 % au lieu −100 %) = panneau affecté. Perte subite 100 % = string ou disjoncteur. Lire guide entretien panneaux 2026 pour vérifier ombrage/salissure d’abord.
Comment mesurer la tension et le courant d’un string au multimètre ?

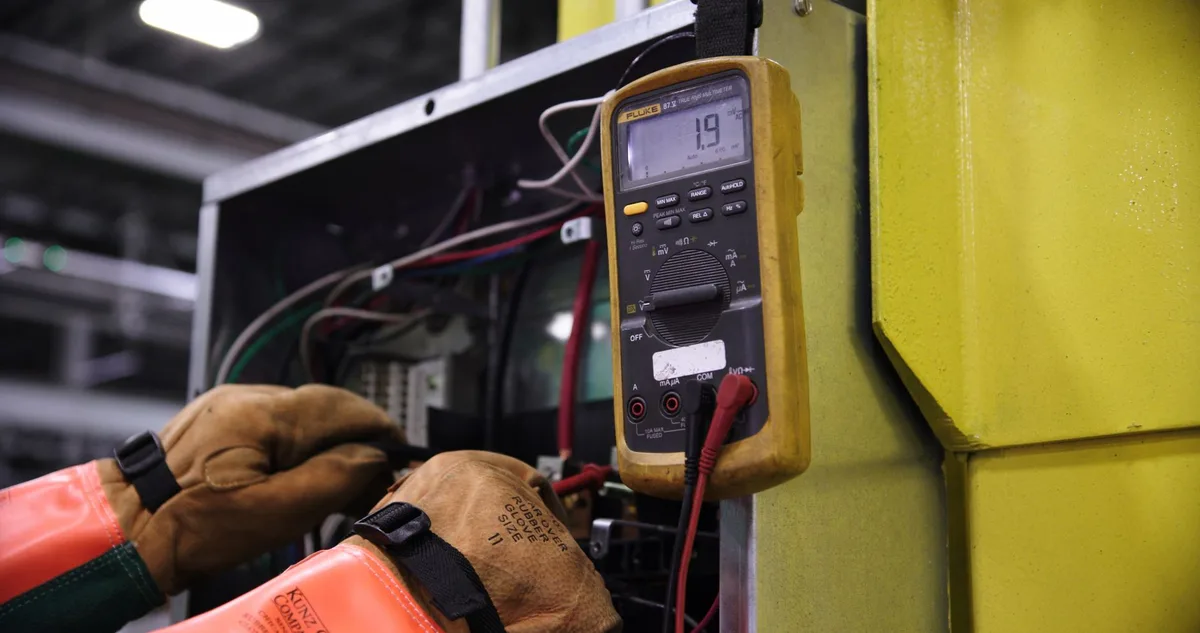

Équipement : multimètre numérique (30 €), gants isolants, tournevis. Jamais ouvrir connecteurs MC4 ou disjoncteur DC en direct (arc = brûlures). Mesure voltage DC (mode V=) : placer câble noir sur minus (-) barre tresse (terre), rouge sur plus (+) après disjoncteur DC. En plein soleil : lire tension. Exemple 8 panneaux × 40 V chacun = 320 V nominal attendu. Si 280 V (−13 %) → cellule cassée ou ombrage partiel. Si zéro → disjoncteur ouvert ou connecteur MC4 défectueux. Mesure courant (mode A=) : utiliser pince ampèremétrique si dispo (pas obligatoire, plus cher). En plein soleil : pince autour câble phase string. Courant nominal 8-10 A selon panneaux. Zéro A = string ouverte. Courant normal mais voltage bas = court-circuit partiel. Tableau chiffres attendus :
| Élément | Tension Voc (soleil) | Courant Isc (court-circuit) | Interprétation |
|---|---|---|---|
| Un panneau 400W | 39-41 V | 10-11 A | OK nominal |
| String 8 × 400W | 312-328 V | 10-11 A | OK, tous connectés |
| String −10 % | 280-290 V | 10-11 A | Cellule cassée/ombrage |
| String zéro V | 0 V | 0 A | Disjoncteur ouvert ou MC4 cassé |
Quels codes d’erreur d’onduleur indiquent une panne grave ?
Codes mineurs (redémarrage auto) : ERR 05 (surtension réseau), ERR 06 (sous-tension), ERR 22 (température haute, refroidissement auto). Norme : repart seul 5-10 min. Codes graves (intervenir vite) : ISO ou GFDI = défaut isolement détecté entre string et masse (eau infiltrée, connecteur pourri, câble abîmé). Risque : électrocution si toiture mouillée. Procédure : couper disjoncteur DC, attendre 5 min, relancer. Si revient = appeler tech certifié. ERR 80 ou PAC = panne onduleur (section électronique interne). Pas de redémarrage possible = remplacer onduleur (4 000-8 000 € selon puissance). OV ou UV persistant = problème réseau (Enedis, pas chez vous). Consulter manuel onduleur fabricant si codes différents.
Comment vérifier les connecteurs MC4 et les disjoncteurs DC en sécurité ?
Connecteurs MC4 : première cause micro-pannes (200-300 W perte sans qu’onduleur le signale). Inspection visuelle : couper disjoncteur DC d’abord, attendre 5 min. Examiner câbles où ils quittent panneaux : voir brûlure noire, plastique ramolli = court-circuit partiel en MC4. Resserrages : si accès facile et sans tension détectable au testeur (0 V) → serrer légèrement câble male/femelle. Disjoncteurs DC : actionner levier fond coffret DCe (petit tableau 2-3 modules) : doit basculer librement. Si collé/grillé = rupture interne, signaler électricien. Tension après disjoncteur : multimètre mode V=, rouge sur phase après disjoncteur, noir sur tresse. Doit lire 0 V levier ouvert (sécurité ok), tension nominale fermé. Si tension présente levier ouvert = disjoncteur défectueux → risque électrocution. Voir test continuité électrique multimètre pour techniques détaillées.
Faut-il appeler un technicien ou peut-on diagnostiquer la panne soi-même ?
Vous pouvez diagnostiquer vous-même : vérifier disjoncteurs (visuellement), mesurer tension multimètre, consulter code erreur onduleur, inspecter connecteurs visuellement. Appeler technicien obligatoirement : (1) intervention >120 V DC (risque arcs électriques mortels sans équipement), (2) ouverture coffret AC raccordé réseau (dangereux, domaine électricien), (3) travail toiture sans harnais ancrage (chute = traumatisme grave), (4) signature devis/garantie (SAV fabricant exige technicien agréé). Cas gris : si défaut isolement ISO persiste après redémarrage → signaler SAV sans toucher, garantie s’applique. Coût intervention : 300-500 € diagnostic seul, 800-2000 € si pièce remplacement. Économie : diagnostic maison = 0 €, gagnez 2-4 semaines avant RDV technicien trouvé.
Comment interpréter une chute de production sur l’application de monitoring ?
App monitoring (Solarman, Soliscloud, etc.) affiche kWh/jour, température onduleur, tensions strings en temps réel (délai 5-15 min). Chute progressive (ex : 50 kWh → 35 kWh sur 3 jours) = salissure/ombrage nouveau (feuille, pollen). Nettoyer panneaux (eau + chiffon doux) relance production. Chute subite (100 kWh → 10 kWh même jour, soleil identique) = panneau/string cassé. Comparer valeurs string A/B/C : si une 50 % moins que autres = cette string défaillante. Température onduleur élevée (>60 °C) = ventilation bloquée (poussière dissipateur thermique) → performance diminuée mais pas panne. Nettoyer grille ventilation. Tension input zéro mais app affiche « online » = défaut communication monitoring (câble USB data) ne signifie pas panne électrique vraiment, possible reset app/routeur. Absence totale app (offline) = wifi coupée ou box routeur down, pas panne installation solaire directe.
Questions fréquentes
Comment savoir si un panneau solaire est défaillant sans démontage ?
Avec un multimètre en mode tension DC, mesurer la tension en circuit ouvert (Voc) de chaque panneau ou string : une valeur inférieure de plus de 10 % à la valeur nominale indique une cellule défaillante ou un ombrage. En mode courant (Isc), une mesure nulle sur un string signale une connexion ouverte (connecteur MC4 défectueux ou diode bypass grillée).
Quelles sont les pannes les plus fréquentes sur une installation solaire résidentielle ?
Les trois pannes les plus courantes sont : (1) un connecteur MC4 mal serti provoquant une résistance de contact élevée et une arc DC, (2) un défaut d'isolement DC signalé par l'onduleur après infiltration d'eau dans une boîte de jonction, (3) un disjoncteur DC déclenché après une surtension orageuse. Dans 80 % des cas, l'onduleur affiche un code d'erreur explicite.
Mon onduleur affiche 0 W de production en plein soleil : que vérifier en premier ?
Vérifier dans l'ordre : (1) que le disjoncteur DC côté panneaux est bien enclenché, (2) que le disjoncteur AC côté réseau est fermé, (3) que l'onduleur ne signale pas un défaut d'isolement (code ISO ou GFDI), (4) que la tension DC d'entrée est bien présente (mesure aux bornes DC de l'onduleur). Si tous ces points sont corrects et que l'onduleur reste muet, la pièce électronique interne est probablement défectueuse.
Quand est-il obligatoire de faire appel à un technicien pour une panne solaire ?
Faire appel à un professionnel est obligatoire dès que l'intervention nécessite d'ouvrir le coffret AC raccordé au réseau, de déconnecter des strings sous tension supérieure à 120 V DC ou de travailler en toiture sans harnais. Un défaut d'isolement persistant ou une panne d'onduleur sous garantie doivent également être signalés au SAV fabricant sans intervention préalable du particulier.
