Fixer gaine ICTA : mur, plafond, béton, sans erreur

Fixer gaine ICTA semble anodin. Pourtant, c’est souvent là qu’une installation devient propre… ou pénible à reprendre six mois plus tard. Une gaine mal tenue ondule, tire sur les connexions, complique le repérage et donne vite un rendu brouillon, surtout au plafond d’un garage ou le long d’un mur en béton.

Pourquoi fixer une gaine ICTA évite des reprises plus tard ?

Une gaine ICTA ne sert pas seulement à faire passer des fils. Elle protège le parcours, aide au remplacement d’un conducteur et garde une installation lisible. Si elle pend, vrille ou frotte sur une arête, tu perds ce bénéfice. Sur une reprise de garage de 6 mètres que nous avons documentée, trois gaines Ø20 posées trop lâches vibraient à chaque ouverture de porte motorisée. En repassant simplement à un maintien tous les 50 à 60 cm sur les zones horizontales les plus chargées, le tracé est redevenu net et les raccordements ont cessé de travailler.

Autre point utile : le mode de pose compte aussi pour le dimensionnement électrique. Promotelec rappelle qu’il influence la section et la chute de tension. Autrement dit, la fixation n’est pas qu’une question d’esthétique.

Fixer une gaine ICTA : quelle fixation choisir selon le support ?

Il n’existe pas une seule bonne méthode. Le bon choix dépend du support, du nombre de gaines et du rendu attendu.

• Bande perforée : pratique quand plusieurs gaines suivent le même chemin. C’est rapide et tolérant sur chantier.
• Fix-ring : très efficace sur mur maçonné pour une ou deux gaines bien alignées. 123elec le réserve clairement aux supports maçonnés.
• Embase + collier : souvent le plus polyvalent. Tu visses l’embase, tu engages le collier, puis tu serres juste ce qu’il faut.
• Fixations renforcées ou anti-UV : à retenir pour un passage apparent en zone froide, poussiéreuse ou semi-extérieure. Legrand propose par exemple des colliers à embase protégés UV pour des conduits apparents.

Si ton parcours devient plus complexe qu’un simple passage de gaine, jette aussi un œil à notre guide pour fixer un câble au mur proprement : la logique d’alignement et de tenue dans le temps est la même.

Comment fixer une gaine ICTA sur un mur en béton ou en brique ?

Sur béton ou brique pleine, le fix-ring reste un classique. Le principe est simple : perçage, cheville ou fixation adaptée, mise en place de la gaine, puis verrouillage. Ce qui fait la différence, c’est surtout la préparation.

1. Trace le parcours complet avant de percer, avec les changements de direction déjà anticipés.
2. Présente la gaine sans la tendre à l’excès. Une ICTA trop tirée devient nerveuse et cherche à reprendre sa forme.
3. Fixe d’abord les extrémités, puis le milieu, puis les points intermédiaires.
4. Vérifie chaque courbe : si elle force, ajoute un appui au lieu de serrer plus fort.

Sur mur friable, 123elec recommande d’élargir le trou et de passer par un scellement plus sérieux. C’est un détail qui évite les reprises. Et si tu découvres qu’un ancien câble a été noyé sans vraie protection, notre article sur le câble sans gaine dans un mur t’aidera à juger le risque avant de refermer.

Attention aussi à ne pas transformer l’ICTA en conduit universel. Pour un chemin totalement apparent, soumis aux coups ou à l’extérieur, il faut parfois basculer vers un autre système. Notre guide gaine ICTA ou TPC explique bien cette frontière.

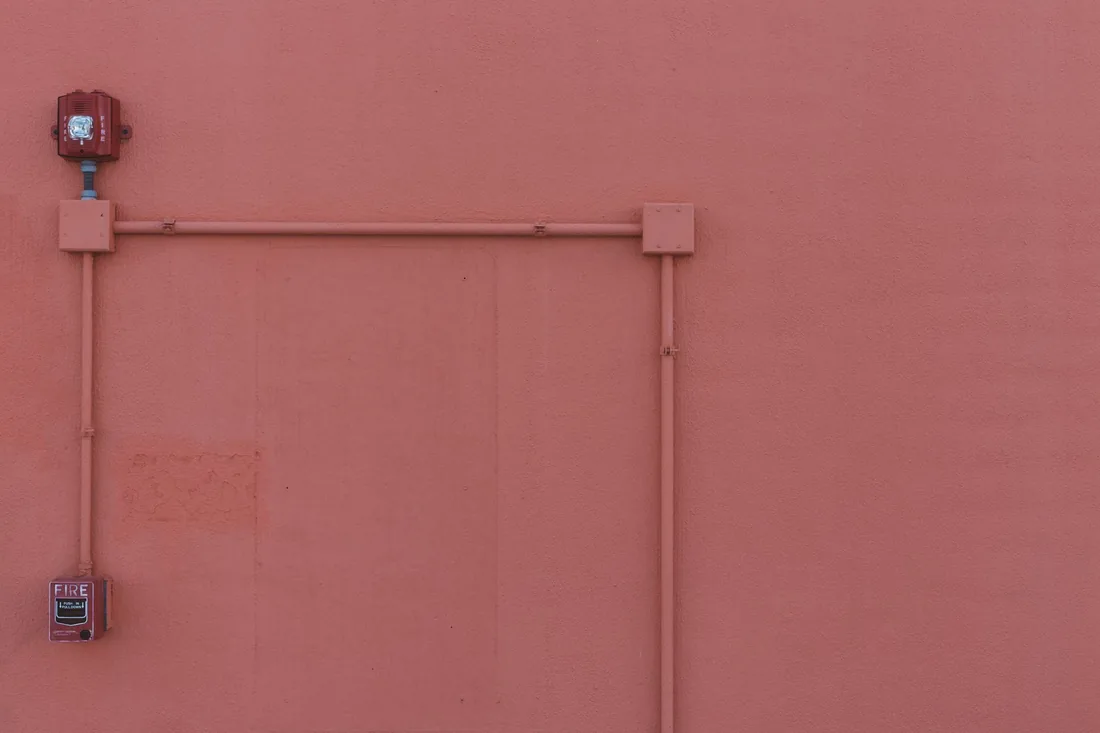

Et au plafond, dans un garage ou un vide technique ?

C’est là que les mauvaises fixations se voient le plus. Au plafond, une gaine chargée en conducteurs a vite tendance à onduler. Dans un garage, elle subit en plus les vibrations de porte, les variations de température et parfois quelques coups d’escabeau. Le bon réflexe est donc de raccourcir l’entraxe dès que la ligne devient horizontale, longue ou exposée.

Pour un cheminement propre, la bande perforée ou l’embase + collier fonctionne très bien. Sur une petite zone, un montage par points séparés suffit. Sur 4 ou 5 mètres, mieux vaut penser “ligne régulière” plutôt que “fixation quand j’y pense”.

Si le passage rejoint ensuite une façade ou une traversée vers l’extérieur, ne prolonge pas la logique intérieure sans réflexion. Nous détaillons ce point dans ce guide sur le câble fixé sur mur extérieur : UV, humidité et chocs changent complètement le niveau d’exigence.

Quelle distance laisser entre les points de fixation ?

C’est la question qui revient tout le temps. Et la mauvaise réponse serait de donner un chiffre magique valable partout.

Le repère le plus honnête est celui-ci : 123elec conseille de fixer aux extrémités, au centre, puis d’ajouter des points selon la rigidité et le poids. De son côté, Promotelec cite en pose à l’air libre un ordre de grandeur de 40 cm pour un câble non métallique fixé horizontalement. Ce n’est pas une règle ICTA gravée dans le marbre, mais c’est un très bon rappel : plus le parcours est horizontal et vivant, plus il faut soutenir.

En pratique, si la gaine forme un ventre visible, si elle tourne avant une boîte, si elle porte plusieurs conducteurs ou si elle traverse un plafond de garage, resserre les points de maintien. Mieux vaut une attache de trop qu’un raccord qui travaille pendant des années.

Quelles erreurs font perdre du temps quand on veut fixer gaine ICTA ?

• Copier la même fixation partout : béton, brique, placo et plafond ne réagissent pas pareil.
• Serrer trop fort : une gaine écrasée devient pénible à tirer et moins propre à la longue.
• Espacer excessivement les attaches : sur le moment ça tient, puis ça ondule.
• Traiter l’extérieur comme l’intérieur : pour un passage exposé, il faut penser UV, humidité et protection mécanique.
• Fermer sans repérer : avant la fin, note les départs et arrivées. Quand il faudra raccorder un fil électrique ou reprendre un circuit, tu gagneras un temps fou.

Le vrai objectif n’est pas seulement que “ça tienne”. Il faut que le parcours reste lisible, modifiable et rassurant visuellement. C’est souvent ce qui distingue un bricolage pressé d’une installation domestique sérieuse.

Besoin d’un repère simple avant d’acheter les fixations ?

Si tu hésites entre ICTA, IRL, TPC ou fixation de câble apparent, commence par comparer le support, l’environnement et la longueur réelle du trajet. Sur Sunever, tu peux enchaîner avec nos guides dédiés pour choisir le bon conduit et éviter d’acheter deux fois.

Parle-nous de ton projet si tu veux un avis rapide sur le bon type de passage et de protection.

Questions fréquentes

Peut-on laisser une gaine ICTA sans fixation ?

Dans un vide technique, cela peut sembler tentant, mais une gaine non maintenue finit souvent par tirer sur les connexions, gêner un futur repérage ou se déformer. Une fixation simple évite ces reprises.

Quel support choisir pour fixer une gaine ICTA sur du placo ?

Le fix-ring n’est pas le plus adapté au placo. Mieux vaut une embase vissée avec cheville adaptée, ou un autre support prévu pour cloison creuse et charge légère.

Quelle distance laisser entre deux attaches ?

Il n’existe pas une cote magique valable partout. En pratique, on fixe aux extrémités, au milieu, puis on resserre l’entraxe si la gaine ondule, porte plusieurs conducteurs ou change souvent de direction.

Une gaine ICTA peut-elle rester apparente en extérieur ?

Pour un passage durable dehors, mieux vaut utiliser un système prévu pour l’extérieur ou une autre protection adaptée. L’ICTA seule n’est pas la solution la plus robuste face aux UV, aux chocs et à l’humidité.

Un passage propre aujourd’hui, moins de galères demain

Pour fixer gaine ICTA correctement, pense d’abord support, poids et exposition. Sur maçonnerie, le fix-ring fait le job. Sur parcours variés, l’embase + collier reste souvent la solution la plus souple. Et dès que la ligne est longue ou horizontale, augmente les points de maintien sans attendre que la gaine fasse le ventre.
