Pont de diodes 12V : branchement et polarité
TL;DR — Pont de diodes 12V : un pont redresseur sert à convertir une tension AC en DC. Les deux bornes marquées ~ reçoivent l’alternatif, la borne + sort le positif, la borne – sort le négatif. Pour un montage 12V stable, on ajoute souvent un condensateur de filtrage, un fusible côté sortie, puis on contrôle la polarité au multimètre avant de brancher la charge.
Le pont de diodes 12V fait partie des montages simples qu’on retrouve partout : petite alimentation maison, chargeur bricolé, conversion d’un transfo 12V AC, réparation d’un ancien appareil ou projet électronique débutant. Sur le papier, l’idée semble facile : on prend de l’alternatif, on récupère du continu, puis on alimente une charge en 12V. En pratique, les erreurs reviennent toujours au même endroit : mauvais branchement du pont redresseur, polarité inversée, condensateur mal positionné, fusible oublié ou test fait au mauvais mode sur le multimètre.
Le but ici n’est pas de faire un cours d’électronique compliqué. L’objectif est de comprendre où brancher les quatre bornes, comment convertir AC en DC proprement, et comment éviter les petites erreurs qui grillent un montage pourtant correct sur le principe.
Sommaire
À quoi sert un pont de diodes 12V ?
Un pont de diodes regroupe quatre diodes montées de façon à redresser une tension alternative. En clair, si un transformateur sort du 12V AC, le pont redresseur permet d’obtenir une tension de sortie toujours orientée dans le même sens, donc utilisable par une charge en courant continu.
Attention à un point important : un pont de diodes 12V ne crée pas à lui seul un “12V DC parfaitement propre”. Il redresse la tension, mais la sortie reste ondulée si on n’ajoute pas de filtrage. C’est pour cela qu’on place souvent un condensateur électrolytique entre le + et le – en sortie. Ce condensateur lisse la tension et rend le montage plus acceptable pour une petite électronique, une carte de commande ou un module 12V tolérant.
Si tu pars d’un ancien transformateur ou d’une alimentation douteuse, commence déjà par vérifier si tu es bien en présence de 12V alternatif et non d’une sortie continue. Sur ce point, un article comme Transformateur LED 12V : puissance, AC/DC et pannes aide à ne pas confondre transformateur AC et alimentation DC.
Comment repérer les bornes et la polarité d’un pont redresseur ?
La plupart des ponts de diodes compacts affichent quatre marquages :
- ~ et ~ : les deux entrées en alternatif ;
- + : la sortie positive ;
- – : la sortie négative.
C’est le point de départ de presque tous les branchements. Les deux bornes ~ n’ont pas de polarité fixe entre elles : on y raccorde les deux fils venant du secondaire AC. En revanche, les bornes + et – doivent être respectées sans approximation. Inverser ces deux sorties peut suffire à détruire un condensateur polarisé, une carte électronique ou un accessoire 12V très vite.
Si le marquage du boîtier est peu lisible, regarde aussi la fiche technique du composant. Les fabricants sérieux rappellent l’orientation des bornes et la tension inverse admissible. Pour le débutant, la règle la plus simple reste celle-ci : on ne branche jamais un condensateur ou une charge DC avant d’avoir mesuré la sortie au multimètre.
Branchement pont redresseur : schéma simple pour convertir AC en DC
Le branchement de base suit cet ordre :

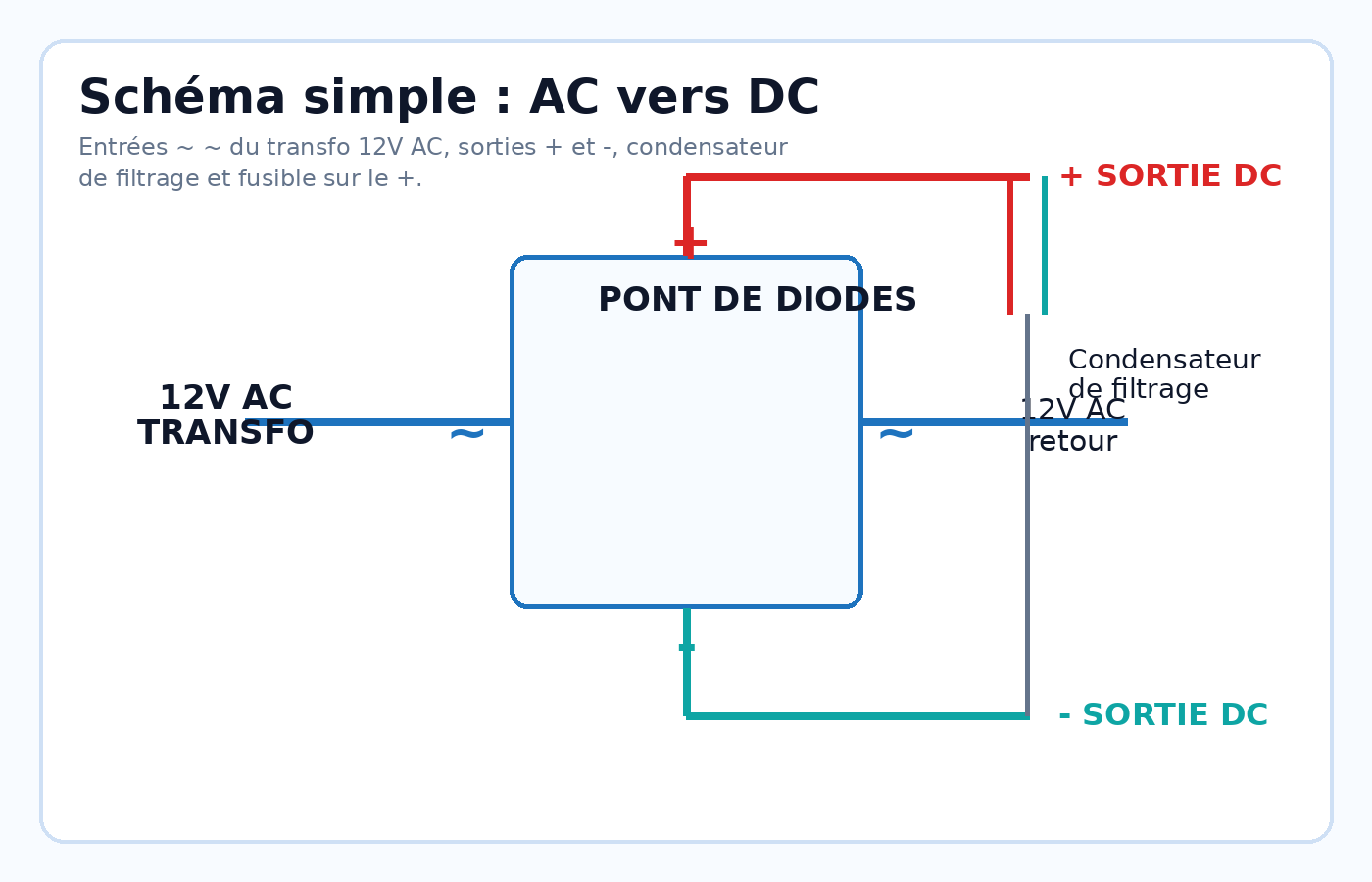

- le secondaire du transformateur 12V AC arrive sur les deux bornes ~ ;
- la borne + du pont alimente le + de la sortie ;
- la borne – du pont alimente le – de la sortie ;
- un condensateur se place en parallèle entre + et – ;
- un fusible peut être ajouté en série sur le + de sortie pour protéger la charge.
Ce montage convient très bien pour comprendre la logique d’un branchement pont redresseur débutant. Il faut simplement garder en tête qu’après redressement et filtrage, la tension peut être plus haute que 12V à vide. C’est un piège classique : un secondaire 12V AC donne souvent autour de 16 à 17V crête après redressement, moins les pertes dans les diodes. Selon la charge et le condensateur, la valeur mesurée en continu peut donc dépasser 12V.
Autrement dit, si l’équipement demande 12V DC régulés stricts, le pont de diodes + condensateur ne suffit pas toujours. Il faut parfois une régulation derrière. Pour un petit usage tolérant, le montage reste pratique et économique.
Pourquoi ajouter un condensateur et un fusible ?
Le condensateur sert à lisser la tension. Sans lui, la sortie redressée reste pulsée. Certaines charges s’en accommodent, d’autres non. Un petit module électronique, un relais temporisé, une radio ou un ruban de commande risquent de mal fonctionner si la tension n’est pas suffisamment stable.

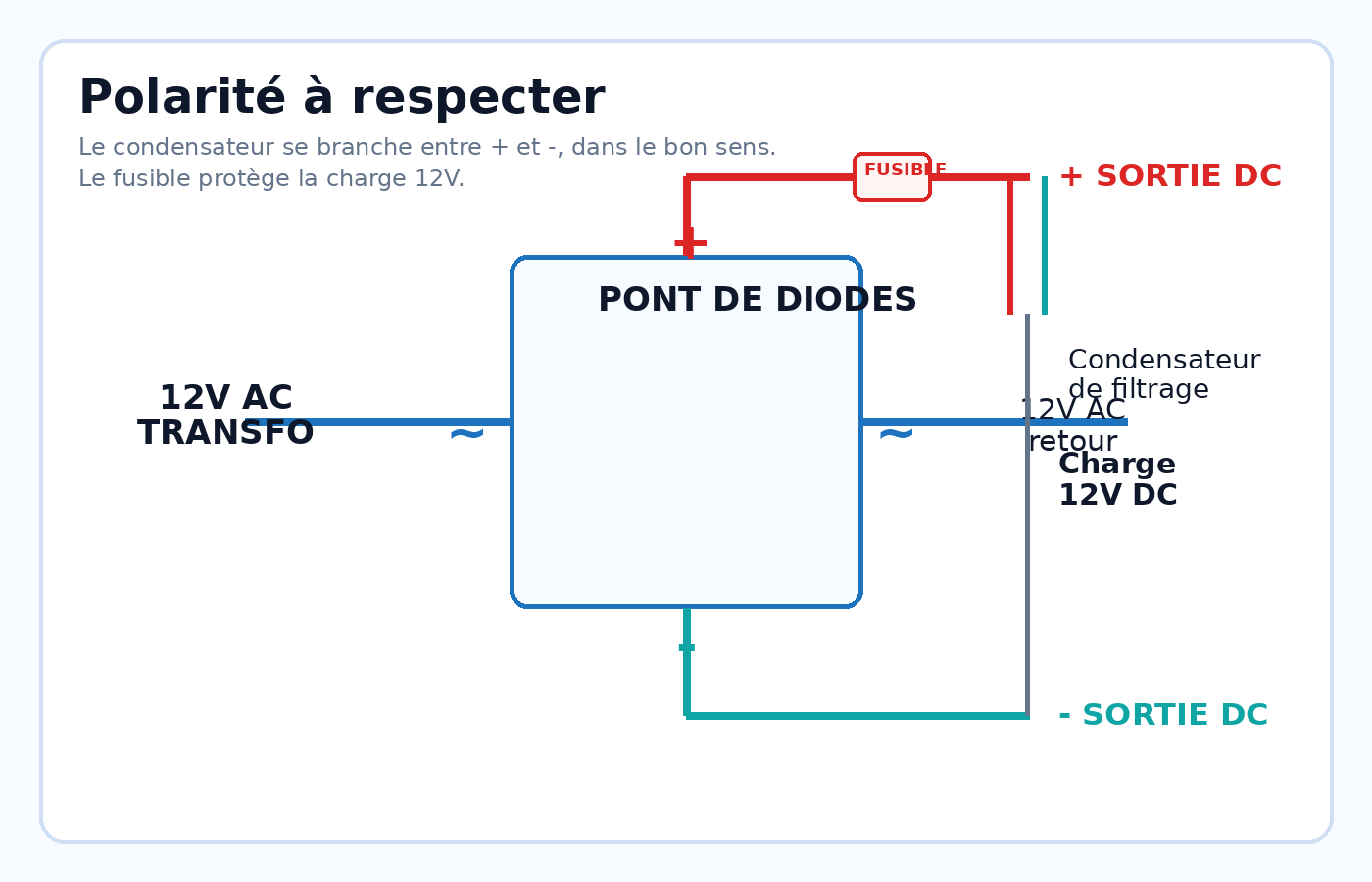

Le condensateur se câble en parallèle sur la sortie DC : son + vers le + du pont, son – vers le – du pont. Là encore, la polarité ne se discute pas. Un condensateur électrolytique branché à l’envers chauffe, fuit, gonfle ou claque.
Le fusible, lui, n’améliore pas la qualité de la tension. Il protège le montage en cas de court-circuit ou d’erreur de câblage côté charge. Dans un montage simple, le plus logique est de le placer sur le fil positif de sortie, juste après le pont ou après le condensateur selon l’implantation. Le bon calibre dépend du courant réellement attendu. L’idée n’est pas de “mettre gros pour être tranquille”, mais d’avoir une protection qui ouvre avant que les pistes, les fils ou le pont redresseur ne chauffent trop.
Si tu doutes du comportement d’un fusible ou d’un conducteur, la méthode de base reste la même que pour d’autres dépannages : travailler hors tension et tester la continuité au multimètre avant de conclure qu’un composant est mort.
Comment tester un pont de diodes 12V au multimètre ?
Le contrôle se fait en deux temps. D’abord, hors tension, on vérifie visuellement le sens du câblage et on s’assure qu’aucun fil dénudé ne peut toucher la borne voisine. Ensuite, sous tension, on mesure ce qui entre et ce qui sort.

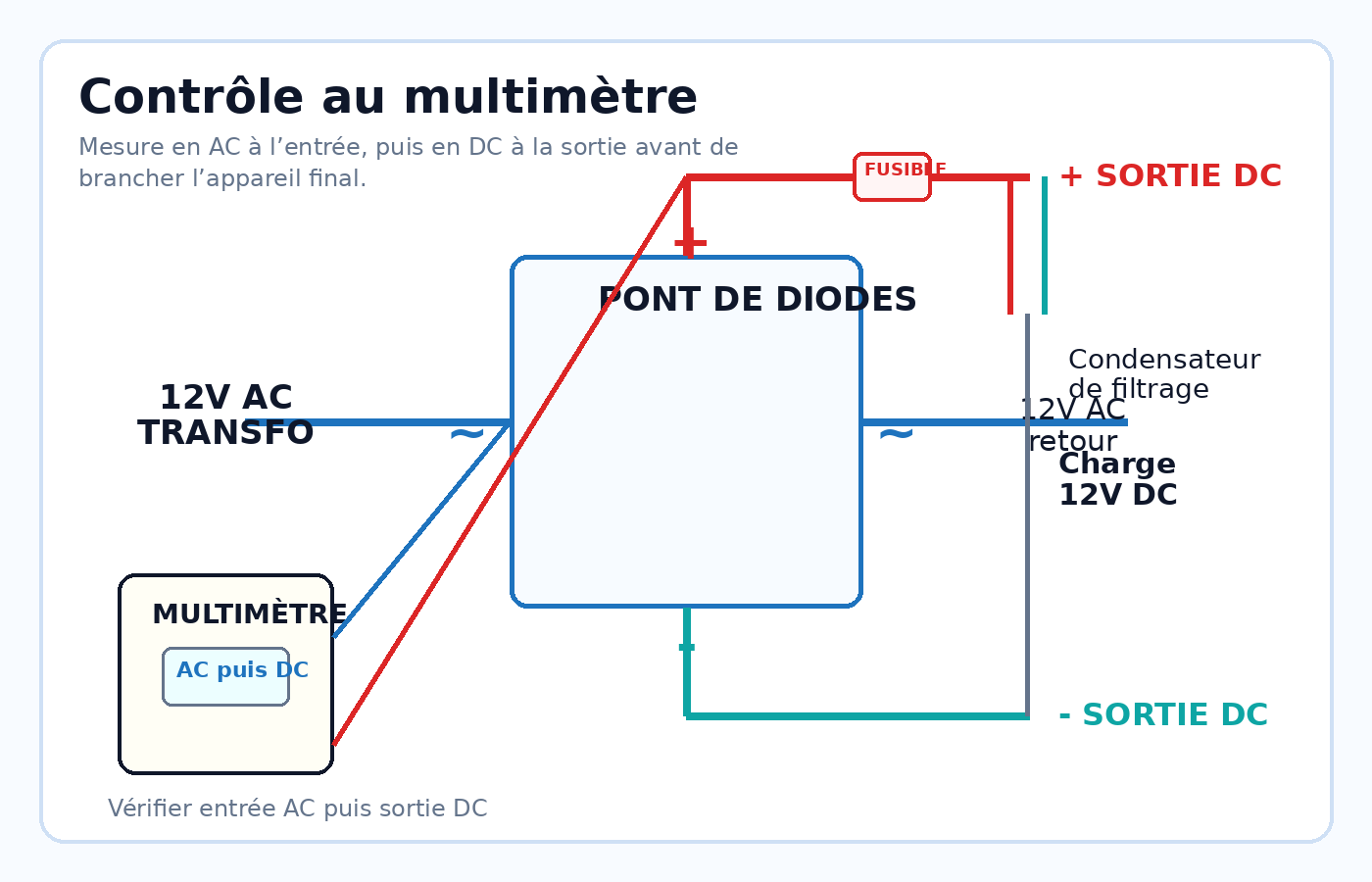

- Étape 1 : mesurer la tension aux bornes ~ ~ en mode AC pour confirmer la présence du 12V alternatif ;
- Étape 2 : mesurer la sortie entre + et – en mode DC ;
- Étape 3 : vérifier que la pointe rouge du multimètre est bien sur le + et la noire sur le –.
Si l’affichage est positif et cohérent, la polarité est bonne. Si la valeur sort avec un signe négatif, c’est souvent simplement que les pointes sont inversées, ce qui révèle un repérage à reprendre avant de raccorder la charge. Si la tension DC est quasi nulle alors que l’AC arrive bien, le pont peut être mal câblé ou défectueux.
Le mode “test diode” du multimètre peut aussi servir pour contrôler un pont démonté ou isolé du circuit, mais pour un débutant le plus utile reste souvent la mesure AC en entrée puis DC en sortie. Cela permet de vérifier rapidement si le pont fait bien son travail de conversion.
Les erreurs qui grillent le montage le plus souvent
La première erreur est de confondre les bornes ~ avec le + et le –. Cela arrive plus qu’on ne le croit sur les petits ponts moulés. La deuxième erreur est de croire qu’une sortie “12V AC” deviendra automatiquement “12V DC” propre après le pont. En réalité, la valeur change et peut monter à vide.
Troisième erreur : brancher le condensateur à l’envers. C’est la panne classique du montage débutant. Quatrième erreur : omettre le fusible alors qu’on alimente une charge expérimentale ou un câblage provisoire. Cinquième erreur : tester en mode continuité ou résistance sur un circuit sous tension, ce qui peut fausser le diagnostic et parfois endommager l’appareil de mesure.
Il faut aussi se souvenir qu’un pont redresseur chauffe. Si le courant demandé devient important, le choix du composant, son intensité admissible et son refroidissement ne doivent pas être improvisés. Un petit pont sous-dimensionné tiendra peut-être à vide sur l’établi, puis lâchera une fois le montage fermé.
| Erreur | Conséquence probable |
|---|---|
| Polarité + / – inversée | Carte 12V ou condensateur endommagé |
| Condensateur monté à l’envers | Échauffement, fuite, claquage |
| Pas de fusible | Dégâts plus lourds en cas de court-circuit |
| Mesure au mauvais mode du multimètre | Mauvais diagnostic, risque d’erreur de câblage |
FAQ — Pont de diodes 12V
Un pont de diodes 12V peut-il alimenter directement un appareil 12V DC ?
Oui, mais seulement si la tension obtenue correspond réellement à ce que l’appareil accepte. Après redressement et filtrage, la tension peut dépasser 12V à vide. Pour une électronique sensible, une régulation peut être nécessaire.
À quoi servent les deux bornes ~ sur un pont redresseur ?
Elles reçoivent la tension alternative en entrée. Ce sont les deux fils venant du secondaire AC d’un transformateur. Les bornes + et – servent ensuite à récupérer la sortie continue.
Faut-il toujours mettre un condensateur après le pont ?
Pas toujours, mais très souvent oui si l’on veut une tension plus lisse. Sans condensateur, la sortie reste redressée mais ondulée, ce qui peut suffire pour certaines charges simples et poser problème à d’autres.
Comment savoir si la polarité de sortie est correcte ?
Avec un multimètre réglé sur tension continue. Pointe rouge sur le +, pointe noire sur le -. Si la lecture est positive, le repérage est cohérent. Si elle est négative, les pointes ou le marquage sont à revoir avant branchement final.
Ce qu’il faut retenir avant de brancher
Pour un débutant, le bon réflexe est simple : identifier les deux bornes ~, respecter strictement le + et le –, ajouter un condensateur polarisé dans le bon sens, protéger la sortie par un fusible adapté, puis vérifier au multimètre avant de connecter l’appareil final. C’est cette routine qui évite la majorité des montages grillés.
