Pont de diodes 12V : rôle, sens et limites à connaître

Le pont de diodes 12V intrigue souvent pour une bonne raison : sur le papier, quatre diodes semblent suffire pour convertir un petit AC en DC et remettre de l’ordre dans un branchement basse tension. En pratique, le composant est utile, mais seulement si on comprend bien son rôle réel, sa polarité et ce qu’il ne fait pas.

Beaucoup de confusions viennent du même raccourci : on imagine qu’un pont redresseur “fabrique du 12V propre”. Ce n’est pas aussi simple. Il redresse, oui. Il stabilise le sens du courant, oui. En revanche, il ajoute une chute de tension et ne régule pas la sortie à lui seul. C’est là que les montages bricolés commencent à décevoir… ou à chauffer.

Pont de diodes 12V : à quoi sert-il vraiment ?

Le rôle de base est clair : un pont de diodes 12V, aussi appelé pont de Graetz, redresse une tension alternative en une tension continue pulsée. Wikipédia rappelle le principe fondamental : quatre diodes sont montées en pont, et deux diodes conduisent à chaque alternance. Résultat, le courant circule toujours dans le même sens côté sortie, même si la polarité côté entrée alterne.

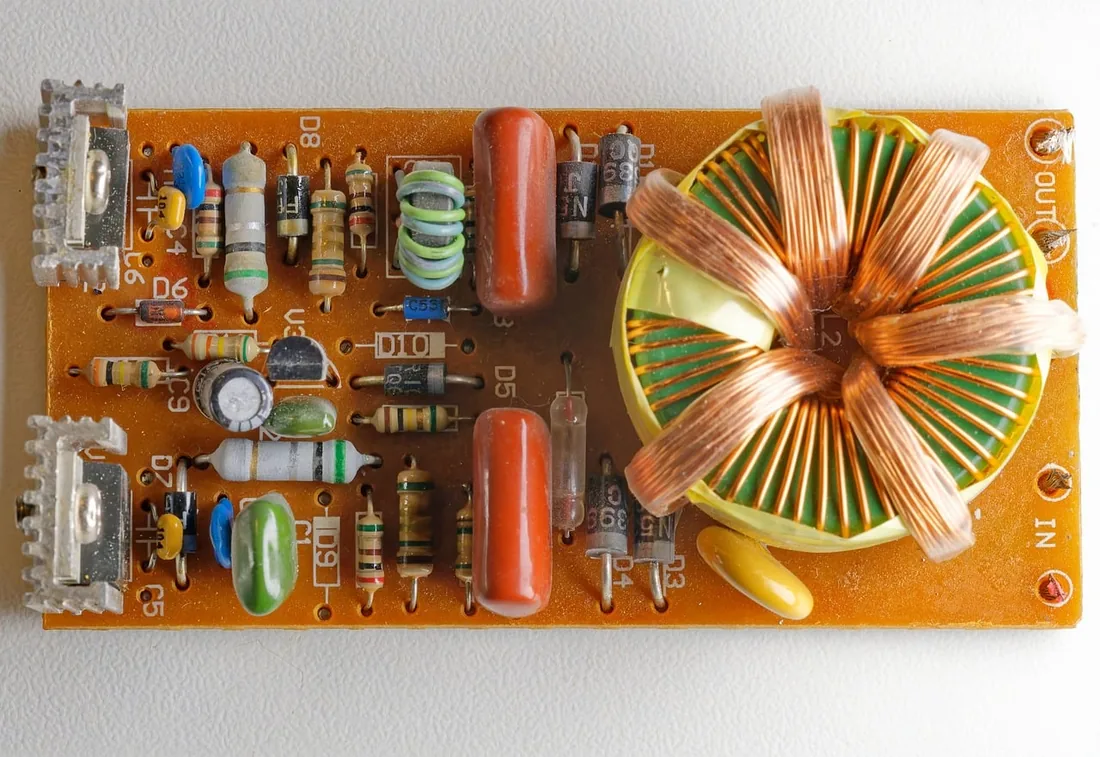

Dans un petit montage domestique, ce composant est utile quand on part d’une faible tension AC issue d’un petit transformateur et qu’on veut alimenter une charge qui a besoin d’une polarité fixe. C’est aussi pratique quand on veut “banaliser” le branchement et éviter qu’une inversion de fils basse tension ne mette un module en défaut. Le support pédagogique de l’académie de Bordeaux résume bien la chaîne classique : transformateur, pont de diodes, puis condensateur de lissage.

Autrement dit, le pont ne fait pas tout, mais il joue une vraie étape charnière. Si ton besoin se limite surtout à empêcher un retour de courant dans une ligne basse tension, il vaut parfois mieux comprendre aussi quand une diode anti-retour 12V suffit à bloquer un retour de courant au lieu de partir sur un pont complet plus gourmand en tension.

Comment reconnaître le sens, les bornes et la polarité ?

Sur un pont prêt à l’emploi, on retrouve en général quatre bornes : deux bornes marquées ~ pour l’entrée alternative, une borne + et une borne – pour la sortie. C’est le premier point à vérifier, surtout si tu remplaces un composant sans schéma sous les yeux. Le sens du courant en sortie est alors imposé par la façon dont les diodes sont agencées à l’intérieur.

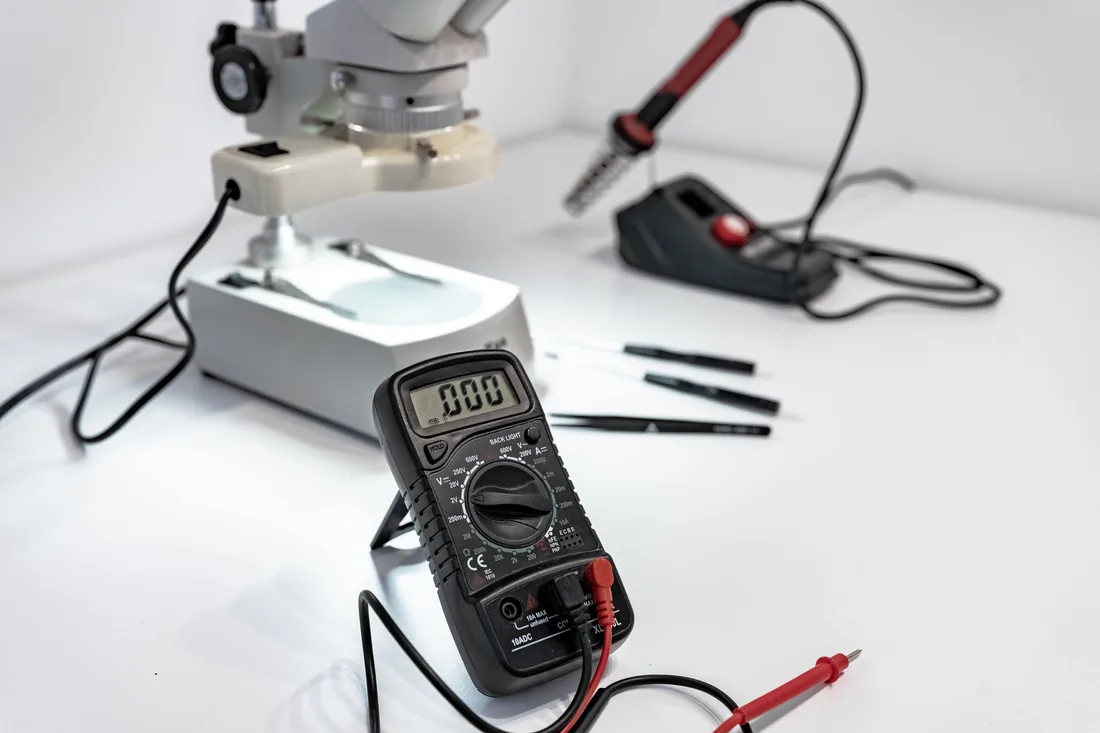

Ce détail change tout pour le diagnostic. Quand une sortie paraît inversée, le problème ne vient pas toujours du pont lui-même. Il peut venir d’un repérage approximatif, d’un pont physiquement tourné dans le mauvais sens sur un PCB, ou d’un marquage peu lisible. La bonne habitude reste de suivre les symboles et, si besoin, de contrôler calmement la polarité en basse tension avec un multimètre. Pas besoin d’improviser.

Cas concret : sur un petit transformateur 12V AC de sonnette ou d’ancien éclairage, un pont de diodes peut fournir une sortie polarisée exploitable pour un petit module électronique. Mais si le module exige une tension stable et précise, le pont seul ne suffira pas. Il faudra aussi du lissage, voire une régulation. C’est exactement le genre de confusion qui fait croire à une panne “mystérieuse” alors que le montage est juste incomplet.

Pourquoi perd-on de la tension avec un pont redresseur ?

Le point le plus important à retenir est souvent celui-ci : un pont de diodes fait perdre de la tension. Pourquoi ? Parce qu’à chaque demi-alternance, le courant traverse deux diodes. L’académie de Bordeaux rappelle une chute typique d’environ 1,4 V avec des diodes silicium, soit environ 0,7 V par diode dans un cas simple. Wevolver rappelle la même logique sur les ponts redresseurs full-wave.

Sur un petit montage 12V, cette perte n’est pas un détail. Si tu espères récupérer une tension “pile 12V” après redressement, tu risques d’être surpris. Selon la source en amont, la charge et la présence ou non d’un condensateur, la tension disponible peut être trop basse dans un cas, ou au contraire grimper à vide bien au-dessus de ce que tu imaginais dans un autre. Voilà pourquoi on évite de raisonner uniquement avec l’étiquette “12V”.

Le redressement double alternance apporte en revanche un avantage utile : la fréquence d’ondulation est doublée par rapport à l’AC d’entrée. C’est mieux pour le lissage, mais pas magique. Sans condensateur ni régulation, tu n’obtiens pas un continu propre ; tu obtiens un continu pulsé. Si la charge est sensible, il faut voir plus loin que le seul pont.

Situation	Le pont suffit ?	Ce qu’il manque souvent
Petit signal AC à redresser pour avoir une polarité fixe	Souvent oui	Vérification du courant admissible
Alimenter un module 12V sensible	Rarement	Condensateur, régulateur, marge de tension
Remplacer une alimentation secteur complète	Non	Isolation, filtrage, protections, certification

Pourquoi un pont de diodes 12V ne remplace-t-il pas une alimentation ?

C’est ici que les montages vus sur les forums ou les vidéos courtes deviennent trompeurs. Un pont de diodes ne baisse pas une tension secteur à lui seul, n’isole pas le primaire du secondaire, et ne garantit pas une sortie stable. Il ne faut donc jamais le traiter comme un substitut simple à une vraie alimentation AC/DC conçue pour le 230V.

La page pédagogique de Bordeaux le montre bien : dans un adaptateur classique, le pont n’est qu’une étape entre la transformation de la tension et le lissage. Wevolver ajoute qu’en pratique, si l’on cherche une sortie exploitable, il faut aussi penser au filtrage, à la capacité, au courant d’appel et à la dissipation thermique. Deux mondes très différents se cachent donc derrière la même phrase “je veux convertir AC en DC”.

Si tu travailles sur de l’éclairage ou un petit module basse tension, mieux vaut éviter de confondre pont redresseur et vraie alimentation LED 12V. Le parallèle est très utile : une alimentation LED 12V stable et un simple pont redresseur ne rendent pas le même service, même si les deux parlent vaguement de 12 volts.

Autre détail souvent oublié : la chaleur. Sur un courant un peu soutenu, la chute de tension dans les diodes devient de la puissance dissipée. Plus le courant monte, plus le boîtier peut chauffer. Ce n’est pas dramatique dans tous les cas, mais ce n’est jamais neutre sur un montage enfermé, mal ventilé ou dimensionné au plus juste.

Quelles sont les limites à connaître avant d’acheter ou tester ?

Première limite : la tension disponible en sortie ne sera pas celle que beaucoup imaginent au premier regard. Deuxième limite : le pont doit tenir le courant réel de la charge, pas seulement le chiffre “12V” imprimé sur le projet. Troisième limite : si le circuit est long ou si le câblage est léger, la chute de tension dans les fils s’ajoute à celle du pont. Dans ce cas, il faut aussi calculer la bonne section de câble 12V avant de conclure que le pont est en cause avant d’accuser le composant.

Il faut aussi penser à la protection du circuit. Un pont n’est pas un organe de protection. Si un défaut apparaît en aval, tu as toujours besoin d’une vraie logique de fusible ou de disjoncteur adaptée au courant continu. Pour aller plus loin, tu peux protéger correctement un circuit 12V en courant continu après le redressement afin d’éviter un montage qui redresse bien… mais ne protège rien.

Enfin, restons lucides sur le secteur. Le pont peut faire partie d’une alimentation 230V dans un appareil conçu pour cela. En revanche, recopier un schéma isolé sans maîtriser l’ensemble est une mauvaise idée. La sécurité ne se joue pas seulement sur le composant, mais sur l’architecture complète, le boîtier, l’isolation, les distances et les protections en amont.

Que vérifier avant de retenir ce montage ?

Avant de commander un pont de diodes 12V ou de tester un vieux composant récupéré, pose-toi quatre questions simples. La source en amont est-elle vraiment en AC ? La charge accepte-t-elle une tension continue pulsée ou demande-t-elle un vrai 12V stable ? Le courant nominal du pont est-il suffisant avec de la marge ? Et le câblage ainsi que la protection restent-ils cohérents une fois le redressement ajouté ?

Si la réponse reste floue sur un seul de ces points, il vaut mieux ralentir. Un montage 12V paraît rassurant, mais les erreurs de polarité, de dissipation ou de dimensionnement coûtent vite du temps. Et si une alimentation chauffe anormalement, mieux vaut aussi garder aussi les bons réflexes si un montage d’alimentation chauffe anormalement pour garder les bons réflexes autour des échauffements électriques.

Questions fréquentes

Un pont de diodes 12V peut-il sortir un vrai 12V continu ?

Pas forcément. Il redresse une tension alternative en courant continu pulsé, mais la tension finale dépend de la source, de la chute dans les diodes et de la présence ou non d’un condensateur ou d’un régulateur.

Comment reconnaître le + et le – sur un pont de diodes ?

Sur un boîtier classique, deux bornes sont marquées ~ pour l’entrée AC, une borne + pour la sortie positive et une borne – pour la sortie négative. Il faut toujours vérifier le marquage exact du composant avant branchement.

Pourquoi mon montage perd-il environ 1 à 1,5 V ?

Parce qu’à chaque demi-alternance le courant traverse deux diodes. Avec des diodes silicium, la chute cumulée tourne souvent autour de 1,2 à 1,4 V, parfois un peu plus selon le courant et le composant.

Peut-on mettre un pont de diodes directement sur le 230V ?

Ce n’est pas une solution de bricolage à reproduire. Un pont de diodes ne remplace ni l’isolation d’un transformateur ni une alimentation certifiée. Côté secteur, on reste sur du matériel conçu pour cet usage.

Pour finir

Le pont de diodes est un outil utile, pas une baguette magique. Bien utilisé, il rend un petit montage 12V plus lisible et plus prévisible. Mal compris, il crée surtout des attentes fausses sur la tension disponible. Si tu avances pas à pas, avec la bonne source, le bon câblage et la bonne protection, il redevient ce qu’il doit être : un composant simple, efficace et très pratique.
