Fusible ou disjoncteur 12V : lequel choisir en DC ?

Fusible ou disjoncteur 12V : la question revient dès qu’on câble une batterie, une ligne LED, une petite cabane solaire ou un van. Beaucoup pensent d’abord à protéger l’appareil. En réalité, la priorité est ailleurs : empêcher le câble de chauffer, fondre ou mettre le feu en cas de court-circuit.

Le piège du 12 V, c’est son apparente douceur. La tension paraît faible, donc rassurante. Pourtant les intensités montent vite. Un simple appareil de 120 W tire déjà autour de 10 A sur une batterie 12 V. À 600 W, on approche ou dépasse 50 A selon le rendement. C’est pour ça que Victron insiste sur une protection pensée pour le câble, et que Battle Born rappelle la règle d’une protection principale très proche de la batterie. Pour aller plus loin sur la section, tu peux déjà calculer la section de câble 12V sans subir une chute de tension pénible.

Fusible ou disjoncteur 12V : que protège-t-on vraiment ?

La réponse utile tient en une phrase : on protège d’abord le conducteur. Si le câble part en court-circuit au contact d’une tôle, d’une cosse desserrée ou d’un outil oublié, la batterie peut débiter très fort. Le rôle de la protection n’est donc pas de “sauver le gadget” par magie. Son premier travail consiste à couper avant que le fil ou la connexion ne surchauffe.

C’est d’ailleurs le point sur lequel les sources techniques sérieuses se rejoignent. Victron rappelle que le calibre doit rester inférieur à l’ampacité du câble. Battle Born ajoute qu’il faut prévoir une protection à chaque fois qu’on passe d’un câble plus gros à un câble plus petit. Dit autrement : si ton départ batterie est en 25 mm² mais que ta dérivation part ensuite en 4 mm² vers une pompe ou un frigo, on ne peut pas compter sur le gros fusible principal pour tout faire.

Le 12 V accentue ce besoin parce qu’à puissance égale, l’intensité grimpe bien plus qu’en 230 V. C’est exactement ce qu’on voit aussi quand on voir pourquoi un convertisseur 12V peut faire grimper l’intensité côté batterie : côté batterie, les ampères montent vite même pour des puissances qui semblent modestes côté prise.

Comment calculer un fusible 12V sans se tromper ?

Commence toujours par le courant réel de la ligne. Pour un appareil en courant continu, la base rapide reste I = P / U. Un ruban LED ou une pompe de 36 W sur 12 V consomment environ 3 A. Une charge de 120 W grimpe vers 10 A. Un convertisseur de 600 W peut dépasser 50 A côté batterie avec les pertes.

Ensuite, tu croises ce chiffre avec deux garde-fous. D’abord, la notice du matériel. Ensuite, la capacité réelle du câble à supporter cette intensité sur la longueur prévue. Renogy donne un repère simple pour certains maillons solaires : un régulateur 40 A appelle par exemple une protection autour de 50 A. Mais ce chiffre n’a de sens que si le câble suit réellement. Si le conducteur est trop fin, ce n’est pas le fusible qu’il faut grossir. C’est la section qu’il faut revoir.

Cas concret : sur une petite cabane équipée d’une batterie 12 V, d’un compresseur portable de 60 W, d’un éclairage LED de 24 W et d’une pompe ponctuelle de 48 W, le propriétaire avait mis un fusible unique de 30 A parce qu’il “n’en trouvait qu’un”. En fonctionnement normal, le total restait sous 12 A. Le vrai problème venait d’une dérivation en câble trop fin sur 4 mètres. Le montage ne sautait pas tout de suite, mais la chute de tension gênait la pompe et la ligne chauffait légèrement. Le bon correctif n’était pas de passer à 40 A. Il fallait revoir la section et séparer les départs avec des protections adaptées.

Si tu as encore un doute sur la longueur et la perte admissible, va voir comment Battle Born parle d’un objectif courant de 2 à 3 % de chute de tension en usage normal. C’est un bon rappel : le dimensionnement d’un fusible 12V calcul ne se fait jamais tout seul, sans regarder la ligne complète.

Où placer la protection sur un circuit basse tension ?

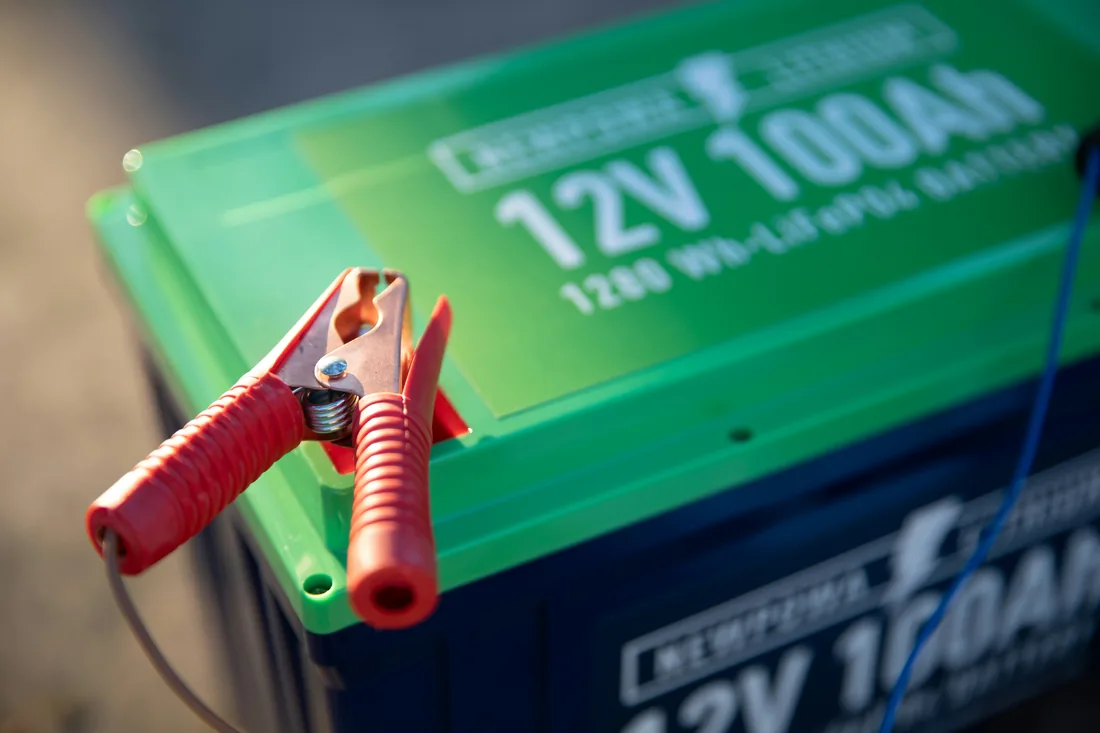

Le mot-clé ici, c’est proximité. En 12 V, la protection principale doit être placée au plus près de la batterie sur le positif. La logique ABYC relayée par Battle Born parle d’environ 7 pouces, soit 175 mm, pour le fusible principal. Pourquoi si près ? Parce que le tronçon non protégé entre la borne batterie et le fusible reste le plus dangereux en cas de contact accidentel.

Sur une petite installation, on retrouve souvent trois niveaux : un fusible principal près de la batterie, puis un bloc de distribution, puis des protections individuelles sur chaque départ sensible. Cette architecture évite qu’un seul gros calibre “couvre tout” sans finesse. Elle devient encore plus utile dès qu’on mélange éclairage, pompe, USB, petit frigo ou convertisseur.

Ne confonds pas non plus protection et coupure de maintenance. Un coupe-batterie sert à isoler l’installation. La protection, elle, doit réagir à la surintensité. Certains disjoncteurs savent faire les deux, oui, mais seulement s’ils sont réellement conçus pour le courant continu et correctement dimensionnés.

Quand un disjoncteur 12V DC devient-il plus pratique ?

Le fusible reste simple, économique et souvent très pertinent pour les petits départs stables. Le disjoncteur 12V DC, lui, devient intéressant quand tu veux aussi une fonction de coupure pratique, un réarmement rapide ou un accès fréquent pour la maintenance. C’est typiquement utile entre batterie et régulateur, sur certains départs de chargeur DC-DC, ou sur un circuit qu’on souhaite isoler sans démonter un porte-fusible.

Mais attention au faux ami classique : un petit disjoncteur modulaire prévu pour l’AC ne devient pas automatiquement bon en 12 V continu. En DC, l’arc électrique s’éteint moins facilement. Il faut donc vérifier noir sur blanc la compatibilité en tension continue et le pouvoir de coupure. Si tu travailles sur un montage solaire plus musclé, tu peux aussi vérifier ce qui change vraiment quand on parle d’un vrai disjoncteur DC solaire avant de commander n’importe quel modèle.

Autre intérêt du disjoncteur : pendant un diagnostic, on évite parfois d’épuiser une poignée de fusibles. C’est pratique. Ça ne doit pas devenir une excuse pour choisir trop gros. Un breaker de confort mal calibré protège mal, même s’il se réarme en un clic.

Quelles erreurs reviennent sur les montages 12V ?

La première erreur, c’est de choisir la protection selon ce qu’on a dans le tiroir. La deuxième, c’est de raisonner “appareil” au lieu de raisonner “câble + longueur + usage”. La troisième, très fréquente, consiste à oublier que les connexions comptent autant que le calibre. Une cosse médiocre, un sertissage moyen ou une masse bricolée peuvent chauffer sans que le fusible saute immédiatement.

Erreur fréquente	Pourquoi c’est risqué
Fusible trop loin de la batterie	Le premier tronçon reste non protégé en cas de court-circuit
Calibre choisi “au-dessus pour être tranquille”	Le câble peut chauffer avant que la protection réagisse
Petit câble après une grosse ligne sans nouvelle protection	La dérivation fine n’est plus correctement protégée
Disjoncteur AC utilisé en DC	Coupure moins fiable et arc plus difficile à éteindre
Chute de tension ignorée	Pannes de fonctionnement, échauffement et mauvais diagnostic

Quand le circuit intègre des LED, des alimentations et des composants de polarité, une autre confusion revient souvent : mélanger courant continu, courant alternatif basse tension et accessoires mal adaptés. Pour ça, tu peux aussi éviter les confusions fréquentes entre alimentation 12V, AC/DC et pannes LED et comprendre aussi le rôle de la polarité et du sens de montage en 12V.

Alors, que choisir pour ton circuit ?

Pour une petite ligne propre, stable et rarement manipulée, le fusible reste souvent le meilleur choix. Pour un départ qu’on veut couper facilement ou réarmer après diagnostic, un disjoncteur DC bien choisi peut être plus confortable. Dans les deux cas, la hiérarchie ne change pas : courant réel, section, longueur, emplacement près batterie, qualité des connexions, puis seulement type de protection.

Le bon montage n’est pas forcément le plus sophistiqué. C’est celui qui reste lisible, réparable et cohérent quand tu rouvres le coffret six mois plus tard. Si tu hésites encore entre plusieurs calibres, préfère revoir la section de câble et les longueurs avant d’augmenter la protection “pour voir”.

Tu prépares une installation solaire, une ligne 12 V ou un petit tableau batterie ?
Contacte Sunever pour clarifier le dimensionnement avant d’acheter le mauvais couple câble/protection.

Questions fréquentes

Un fusible 12V doit-il être plus gros au démarrage d’un appareil ?

Seulement si le constructeur prévoit un courant d’appel temporaire supérieur. On ne grossit pas la protection au hasard : on vérifie le pic admissible du matériel et surtout l’ampacité réelle du câble.

Peut-on mettre un disjoncteur AC sur un circuit 12V continu ?

Mauvaise idée. En courant continu, l’arc coupe moins facilement. Il faut un appareil explicitement prévu pour le DC, avec une tension et un pouvoir de coupure compatibles.

Pourquoi faut-il placer la protection près de la batterie ?

Parce que le câble est déjà dangereux avant l’appareil. Si le court-circuit se produit en amont, une protection éloignée laisse trop de conducteur non protégé.

Quel fusible pour un convertisseur 12V 220V de 600 W ?

À 12 V, 600 W représentent déjà environ 50 A avant pertes. En pratique, on regarde la notice, le rendement, la longueur de câble et on choisit une protection cohérente avec un câble capable d’encaisser ce courant.

Le bon réflexe avant de fermer le coffret

Note le courant attendu, vérifie la notice, contrôle la section réelle et place la protection au plus près de la batterie. Ce trio évite déjà la majorité des erreurs en 12 V. Ensuite seulement, tu choisis entre fusible simple ou disjoncteur DC réarmable selon l’usage réel du circuit.
