Tableau secondaire garage : câble et protections utiles

Un tableau secondaire garage pose toujours les mêmes questions: quel câble tirer, quel disjoncteur mettre au départ, faut-il une terre locale, et comment éviter un garage qui saute au premier compresseur ? Depuis l’entrée en vigueur de la nouvelle série NF C 15-100 en septembre 2025, le cadre n’a pas été bouleversé pour l’habitat, mais les repères de sécurité restent très clairs: on dimensionne la ligne selon la longueur et la puissance, on protège le départ au tableau principal, puis on distribue proprement dans le garage.

Le piège le plus fréquent, lui, n’a pas changé. On voit encore des garages alimentés comme une simple rallonge améliorée, alors qu’ils finissent par cumuler éclairage, congélateur, atelier, porte motorisée, voire recharge de véhicule. À ce stade, un petit tableau bien pensé coûte moins cher qu’une rénovation improvisée six mois plus tard.

Quand un tableau secondaire garage devient-il vraiment utile ?

Si ton garage sert juste à alimenter un plafonnier LED et une petite prise occasionnelle, une ligne bien dimensionnée peut suffire. En revanche, dès que tu additionnes plusieurs usages, le tableau secondaire garage devient vite la solution la plus propre. Pourquoi ? Parce qu’il permet de séparer les circuits, de mieux protéger les câbles, et surtout de garder une installation lisible le jour où tu ajoutes un congélateur, une machine, un portail ou une borne.

Promotelec rappelle qu’un local annexe alimenté en électricité suit les mêmes logiques de sécurité que le logement: tableau dans le local, matériel adapté à l’environnement, coupure d’urgence accessible. Ce n’est pas un détail. Dans un garage humide, poussiéreux, ou utilisé comme atelier, le confort d’usage rejoint très vite la sécurité.

Autre point pratique: si tu prévois déjà plusieurs départs, mieux vaut poser tout de suite un petit coffret que bricoler des repiquages. Pour comprendre comment organiser la distribution, tu peux déjà jeter un œil à notre guide sur le schéma d’un tableau électrique maison. La logique reste la même, simplement à une échelle plus petite.

Quelle section de câble choisir entre la maison et le garage ?

C’est la question la plus sensible. La section ne se choisit ni “à l’habitude”, ni “parce que le voisin a mis du 6 mm²”. Elle dépend de trois éléments: la puissance totale envisagée dans le garage, la longueur réelle du trajet, et la chute de tension acceptable. Legrand rappelle d’ailleurs qu’au-delà de 20 mètres, il faut souvent surdimensionner pour garder une marge, et que le repère admis pour un tableau secondaire reste une chute de tension maximale de 5 %.

Le repère souvent cité en rénovation, c’est l’exemple d’une alimentation en 10 mm² protégée à 40 A quand la distance et les usages le justifient. Ce n’est pas une recette universelle. C’est un point de départ crédible pour un garage qui doit rester évolutif. Si tu hésites déjà entre du 1,5 ou du 2,5 mm² sur les circuits terminaux, alors le départ du garage mérite clairement un calcul plus sérieux.

Pour un câble enterré vers un garage non attenant, Promotelec recommande une canalisation protégée contre les chocs et un grillage avertisseur rouge placé 20 cm au-dessus. Là aussi, le sujet n’est pas seulement réglementaire. C’est ce qui évite de redécouvrir la ligne à la mini-pelle trois ans plus tard.

Quelles protections installer au départ et dans le garage ?

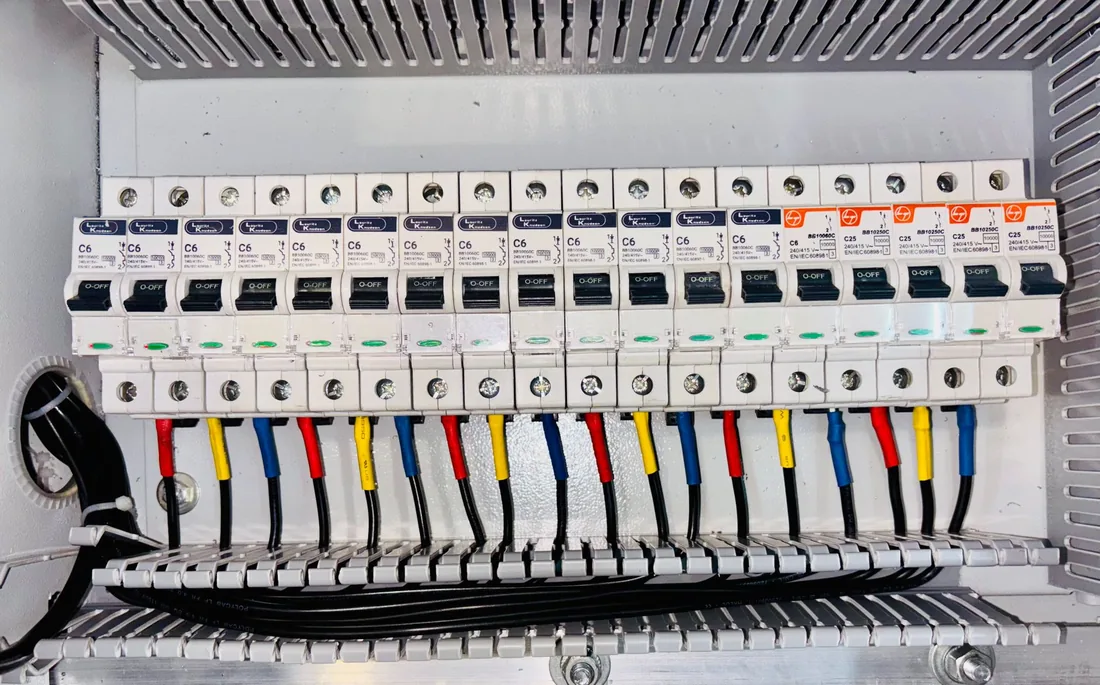

Le bon réflexe, c’est de distinguer deux rôles. Au départ, dans le tableau principal, il faut une protection contre surcharge et court-circuit pour la ligne qui part au garage. En clair: le disjoncteur de départ protège le câble. Ensuite, dans le garage, tu répartis les circuits avec un interrupteur différentiel 30 mA et des disjoncteurs divisionnaires adaptés à chaque usage.

Promotelec est très claire sur un point: un simple interrupteur différentiel placé au départ ne protège pas la ligne contre les courts-circuits. C’est précisément la confusion que l’on retrouve dans beaucoup d’installations bricolées. Le tableau secondaire doit donc être pensé comme un mini-tableau complet, pas comme une boîte de raccordement améliorée.

Quelques repères grand public restent utiles:

• éclairage: 1,5 mm² avec disjoncteur 16 A max ;
• prises: 1,5 mm² en 16 A pour 8 prises max, ou 2,5 mm² en 20 A pour 12 prises max ;
• un interrupteur différentiel 30 mA ne doit pas alimenter plus de 8 circuits en aval ;
• les circuits à usage spécifique se prévoient séparément si tu veux éviter les déclenchements en cascade.

Dans un garage, cette séparation change tout. Un congélateur qui déclenche n’a pas à couper aussi l’éclairage. Et si tu prépares un coin atelier, pense déjà à la compatibilité future avec une borne IRVE à la maison ou au moins une prise renforcée. Ça évite de refaire le départ plus tard.

Faut-il une terre dédiée et que change la distance ?

La terre est souvent le parent pauvre du projet. Pourtant, c’est un point central dans la fiabilité du garage. Promotelec indique que, pour une dépendance neuve, une prise de terre dédiée peut être créée puis interconnectée avec celle de la maison. En rénovation, la bonne solution dépend du contexte réel, de la distance et de l’existant. Ce n’est donc pas un sujet à traiter au jugé.

La distance change aussi deux choses très concrètes: la section du câble, et la chute de tension. Plus le garage est loin, plus la ligne doit être dimensionnée avec prudence, surtout si tu cumules compresseur, outillage, éclairage et motorisation. C’est aussi pour cette raison qu’un câble enterré ne se pose pas comme un simple prolongateur extérieur.

Si tu dois traverser un mur, une dalle ou un ancien passage technique, mieux vaut vérifier le trajet avant toute reprise. Notre article sur la détection d’un câble électrique dans un mur peut t’éviter un perçage très mal placé.

Ligne simple ou tableau secondaire : dans quels cas choisir l’un ou l’autre ?

Le plus parlant reste un cas concret. Prenons un garage à 18 mètres du tableau principal. Le propriétaire veut 2 circuits prises, 1 circuit éclairage, une porte motorisée, un petit congélateur et garde en tête une recharge lente pour vélo ou voiture dans les prochaines années. Dans ce scénario, la simple ligne “une prise + une lampe” n’a déjà plus beaucoup de sens.

Sur ce type de dossier, nous voyons souvent la même logique terrain: un départ correctement protégé, un câble avec marge, puis un tableau secondaire garage compact mais lisible. Le coût initial grimpe un peu, oui. En échange, tu gagnes une installation stable, évolutive, plus facile à dépanner, et surtout moins tentante à surcharger.

À l’inverse, pour un cabanon collé à la maison avec un seul éclairage et une prise de service, un tableau complet serait parfois surdimensionné. Il faut donc raisonner usage réel, pas fantasme de futur atelier si tu sais déjà qu’il n’existera jamais.

Tu peux te servir de cette grille simple:

Dans tous les cas, garde en tête le niveau d’éclairage réel et les prises disponibles. Notre guide sur la norme d’éclairage maison aide bien à éviter un garage sous-équipé dès le départ.

Quelles erreurs font chauffer ou disjoncter l’installation ?

La première erreur, c’est le sous-dimensionnement. Un câble choisi trop juste peut tenir “en apparence” pendant des semaines, puis montrer ses limites dès que les usages se cumulent. La deuxième, c’est le mauvais rôle donné aux protections: un différentiel ne remplace pas un disjoncteur de départ. La troisième, très fréquente, consiste à oublier l’évolution future: on alimente le garage pour aujourd’hui, puis on ajoute demain un compresseur, un congélateur et une recharge lente sur une ligne pensée pour une ampoule.

Je rajoute un point souvent négligé: l’environnement. Un garage n’est pas un salon. Humidité, poussière, chocs, rangement serré, outils métalliques… tout ça justifie du matériel robuste et une bonne qualité de raccordement. Si tu veux remettre à plat la base sécurité, lis aussi notre dossier sur la prise de terre dans une maison. Une terre incertaine rend toutes les belles protections beaucoup moins rassurantes.

Enfin, n’essaie pas de “faire tenir” une installation limite à coups de calibre plus fort. La règle reste simple: le disjoncteur protège le câble. Si l’installation devient trop serrée, on redimensionne. On ne triche pas.

Faut-il appeler un pro pour valider le projet ?

Oui, dès que le garage est non attenant, que la distance devient sensible, que tu prévois plusieurs circuits ou que tu veux garder une porte ouverte pour une recharge VE. Quelques repères normatifs suffisent pour comprendre le sujet. Pour dimensionner réellement la ligne, contrôler la terre et valider les protections, un électricien évite les erreurs qui coûtent le plus cher ensuite.

Besoin d’un avis sur ton projet, ton tableau actuel ou la place disponible pour un futur usage ? Contacte l’équipe Sunever pour partir sur une base claire avant travaux.

Questions fréquentes

Quelle section de câble pour un tableau secondaire garage ?

Il n’y a pas une seule réponse. La bonne section dépend de la puissance réellement prévue, de la longueur entre maison et garage et de la chute de tension acceptable. En pratique, beaucoup de projets domestiques démarrent autour de 6 ou 10 mm², mais le bon choix se valide toujours avec le calibre du disjoncteur de départ.

Peut-on alimenter un garage avec une simple ligne sans tableau secondaire ?

Oui, si le besoin est très limité: par exemple un point lumineux et une prise de service. Dès que tu veux plusieurs circuits, un congélateur, une porte motorisée, un atelier ou une future borne VE, le tableau secondaire garage devient plus propre et plus évolutif.

Faut-il un différentiel dans le garage ?

Dans la majorité des cas, oui. Le départ doit déjà être protégé au tableau principal contre surcharge et court-circuit, puis le garage reçoit sa propre protection différentielle 30 mA et ses disjoncteurs divisionnaires. C’est plus lisible et plus sûr.

Peut-on enterrer le câble entre la maison et le garage ?

Oui, c’est fréquent pour un garage non attenant. Le câble et sa protection mécanique doivent être adaptés à l’extérieur, avec un grillage avertisseur rouge placé 20 cm au-dessus de la canalisation enterrée selon les repères Promotelec.

Sources utiles

• Promotelec – locaux annexes — Un local annexe alimenté en électricité doit respecter la NF C 15-100, avec tableau divisionnaire dans le local et matériel adapté à l’humidité/chocs selon l’environnement.
• Promotelec – local non attenant — Ligne protégée dès le départ, câble dimensionné selon puissance et longueur, grillage avertisseur rouge 20 cm au-dessus de la canalisation enterrée.
• Promotelec – disjoncteur vs différentiel — Un interrupteur différentiel protège les personnes mais pas la ligne; au tableau principal, la ligne de départ doit être protégée contre surcharge et court-circuit.
• Legrand – section câble tableau — Repères utiles: 10 mm² avec protection jusqu’à 40 A en exemple, surdimensionnement à envisager si longueur > 20 m, environnement difficile, chute de tension max 5 % pour un tableau secondaire.
• Legrand – prises par disjoncteur — Repères grand public: 8 prises max sur 1,5 mm² protégé en 16 A, 12 prises max sur 2,5 mm² protégé en 20 A, et 8 circuits max sous un interrupteur différentiel 30 mA.
• Promotelec – évolution NF C 15-100 — La nouvelle série NF C 15-100 est entrée en vigueur le 1er septembre 2025.

Pour aller plus loin

Un garage bien alimenté, c’est surtout une installation qui garde de la marge. Si tu pars trop juste, tu paies deux fois: une fois à la pose, une fois à la correction. Mieux vaut prévoir proprement la distribution, les protections et la terre dès maintenant que bricoler autour d’un départ limite.
