Chemin de câble garage : fixation, charge et sécurité

Chemin de câble garage, dalle perforée, petit panier filaire, goulotte, tube, colliers en série… quand on veut ranger un atelier ou un garage, on voit vite passer toutes les solutions possibles. Le problème, c’est qu’un passage de câbles propre n’est pas seulement une question d’esthétique. Il doit rester lisible, ventilé, solide et compatible avec les circuits qui passent dedans.

Dans un garage, les contraintes s’accumulent vite : porte sectionnelle, étagères, poussière, humidité, rallonges temporaires qui deviennent permanentes, parfois un congélateur, un coin établi, une box réseau ou même une borne à proximité. Le but n’est donc pas de faire “comme dans l’industrie” pour le plaisir. Le but, c’est d’éviter le paquet de câbles pendants et les fixations bricolées qui vieillissent mal.

Chemin de câble garage : à quoi sert-il vraiment ?

Un chemin de câble sert d’abord à organiser le passage des conducteurs sur une longueur où la simple fixation ponctuelle devient pénible. Si tu dois faire courir un éclairage, une ligne de prises atelier et un petit réseau de communication sur plusieurs mètres, un support continu devient tout de suite plus propre qu’une succession de colliers posés sans plan.

Le deuxième intérêt, c’est la maintenance. Un support ouvert laisse voir le cheminement, les dérivations et les ajouts successifs. C’est l’un des atouts mis en avant par Legrand sur sa gamme Cablofil, pensée pour rester rapide à installer tout en gardant une vraie lisibilité du câblage. Sur une installation de garage qui évolue avec le temps, ce point compte plus qu’on ne l’imagine.

Troisième bénéfice : la discipline. Dès que les câbles ont une vraie trajectoire, on évite de les laisser pendre derrière l’établi, traverser une zone de stockage ou passer trop près d’un point de chauffe. Et si ton atelier doit aussi ressortir vers l’extérieur, mieux vaut déjà préparer la bonne sortie si le garage alimente aussi un équipement dehors.

Quel support choisir entre filaire, dalle et goulotte ?

Le petit panier filaire est souvent le plus souple pour un garage domestique. Il ventile bien, laisse voir les câbles et se coupe facilement sur chantier. Le guide technique Legrand rappelle d’ailleurs qu’un chemin de câble ne se choisit pas seulement par habitude : la résistance mécanique, la corrosion et la continuité de mise à la terre éventuelle dépendent du système complet et de sa conformité de référence, notamment autour de l’IEC 61537.

La dalle perforée peut convenir si tu veux un support plus fermé et plus rigide. Elle devient intéressante quand les câbles sont nombreux ou quand tu veux mieux protéger le cheminement contre certains chocs. En revanche, pour un petit garage résidentiel, elle paraît vite surdimensionnée si tu n’as que deux ou trois circuits.

La goulotte reste très utile pour les petites longueurs visibles et les finitions propres le long d’un mur. Elle ne remplace pas systématiquement un chemin de câble, mais elle reste souvent la meilleure option en apparent dans une zone propre et accessible. Si tu hésites entre ces solutions, commence par poser une goulotte propre quand le chemin de câble n’est pas la bonne solution.

Quelle charge et quelle largeur prévoir avant de percer ?

C’est ici que beaucoup se ratent. Ils choisissent une largeur “qui a l’air suffisante”, puis chargent le support au fil des ajouts. Mauvais réflexe. La charge admissible d’un chemin de câble dépend du modèle, de la matière et surtout de l’écartement entre les supports. Legrand le rappelle très clairement : la logique se lit toujours avec un couple charge + portée, pas avec une largeur seule.

Cas concret : sur un garage de 22 m², on voit souvent trois besoins en parallèle — éclairage en 1,5 mm², prises atelier en 2,5 mm² et petit réseau RJ45 pour une box ou une caméra. Si tu sais déjà qu’un futur circuit supplémentaire arrivera pour un portail, un compresseur ou un coin buanderie, prends une marge réelle. Le support doit pouvoir accueillir l’existant sans être tassé, tout en gardant une lecture claire des circuits.

Usage	Circuit fréquent	Conseil pratique
Éclairage	3G1,5 mm² protégé en 10 A/16 A selon configuration	Laisser un chemin simple et identifiable
Prises atelier	3G2,5 mm² avec protection adaptée	Éviter l’empilement serré avec le réseau
Réseau / commande	RJ45, commande porte, alarme	Prévoir une séparation dédiée

Autrement dit : on dimensionne pour le trajet complet et pour les ajouts prévisibles, pas seulement pour le câble posé le jour J. Et côté amont, garde aussi un œil sur le tableau. Un cheminement propre ne compense jamais un tableau mal réparti ; tu peux d’ailleurs revoir les erreurs de tableau qui peuvent ruiner un câblage pourtant propre avant d’ajouter des départs.

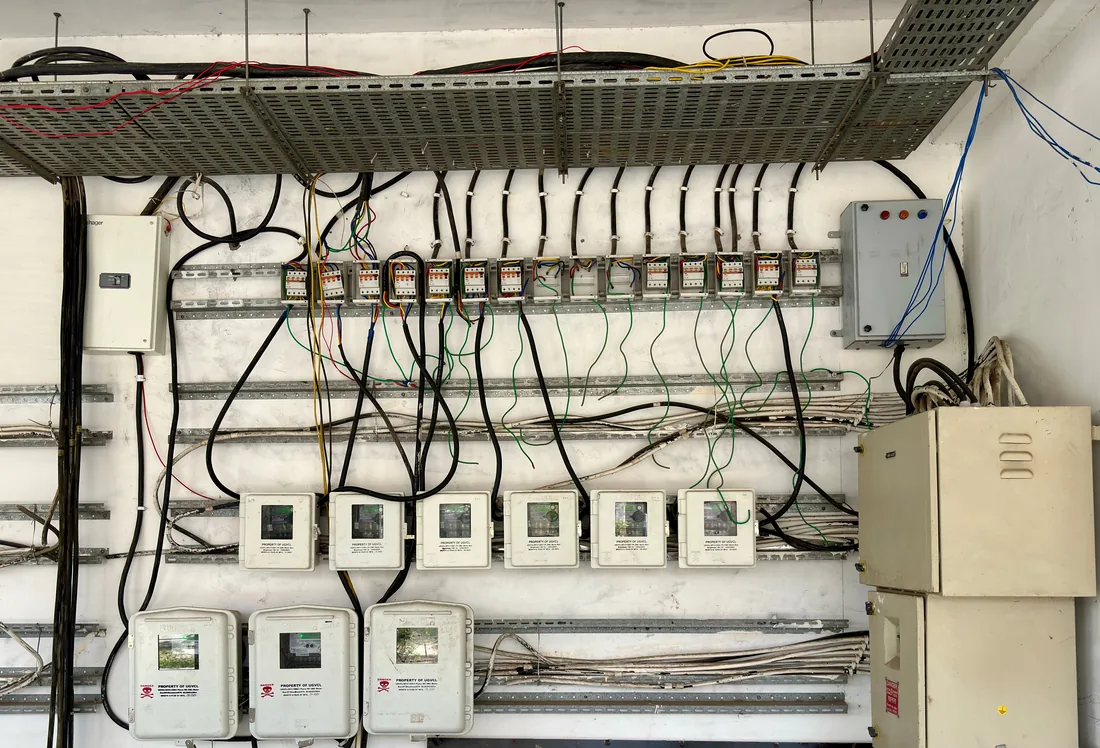

Comment fixer au mur ou au plafond sans support fragile ?

Un bon support se joue à deux niveaux : la structure du chemin de câble et la qualité des fixations. Dans un garage, les vibrations, les chocs légers, les rangements déplacés et les ajouts ultérieurs fatiguent vite un montage improvisé. Mieux vaut moins de longueur, mais des points d’ancrage sérieux, alignés et adaptés au support réel : béton, parpaing, brique creuse, ossature bois ou plafond.

La tentation classique, c’est de copier une fixation vue sur un chantier tertiaire alors que le garage n’a ni la même portée ni la même charge. Pour une petite distribution domestique, l’objectif n’est pas la performance “projet industriel”. L’objectif, c’est l’absence de flèche visible, l’accessibilité et la tenue dans le temps. Quand la ligne est très simple, il est parfois plus logique de choisir aussi la bonne fixation pour une gaine ICTA apparente plutôt que de monter un vrai chemin.

Évite aussi les angles trop serrés, les percements approximatifs au-dessus d’une porte et les tronçons qui se terminent sans logique près d’une prise ou d’une boîte. Un garage bien câblé, ça se lit d’un coup d’œil.

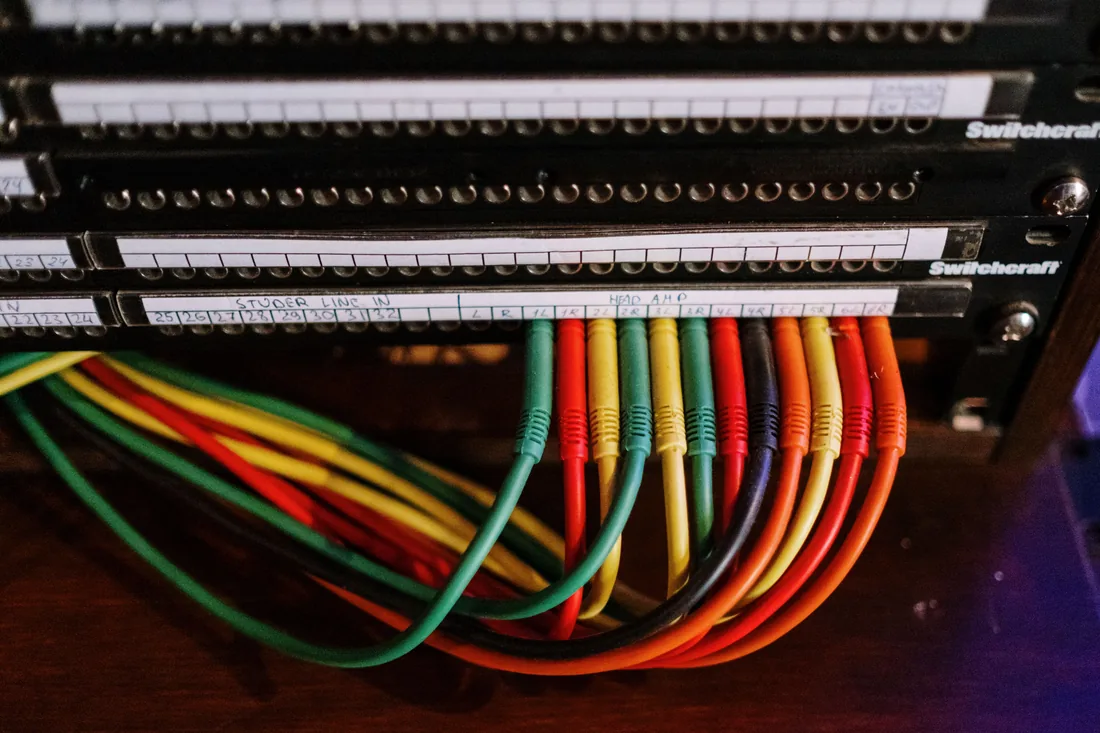

Peut-on faire passer 230 V, RJ45 et commande ensemble ?

C’est l’un des vrais sujets. Le guide Legrand sur les chemins de câbles rappelle les bonnes pratiques CEM : séparer les câbles d’énergie et de communication, ou au minimum les croiser à angle droit lorsqu’ils doivent se rencontrer. Ce n’est pas une coquetterie. C’est une façon de garder un réseau plus propre et un diagnostic plus simple.

Dans un garage, le cas typique est connu : une ligne de prises, un éclairage, la motorisation de porte, une caméra IP et parfois une box ou un switch. Tout faire courir dans le même paquet finit par compliquer la vie. Le mieux reste de prévoir une séparation physique, un compartiment dédié ou deux cheminements distincts dès que le parcours dépasse quelques mètres. Pour ce point, tu peux relire notre guide sur éviter le mélange hasardeux entre 230 V et réseau RJ45.

Et si tu rénoves un vieux garage avec alimentation douteuse, rappelle-toi une chose : avant d’ajouter un joli support, il faut d’abord fiabiliser les circuits en amont. Promotelec rappelle justement qu’une remise à niveau est l’occasion de traquer les défauts d’isolement et de sécuriser la distribution, pas seulement d’habiller le câblage.

Que surveiller dans un garage humide ou poussiéreux ?

Tous les garages ne se ressemblent pas. Entre un garage sec attenant à la maison et un atelier plus brut, l’ambiance change complètement. Legrand distingue d’ailleurs plusieurs contextes de corrosivité dans son guide : une finition standard intérieure peut convenir en ambiance douce, tandis qu’un milieu plus agressif demande une protection supérieure et des accessoires cohérents. Traduction très simple : ne choisis pas seulement le plateau, choisis aussi la visserie, les consoles et les points singuliers.

La poussière de bricolage, elle, pose un autre problème : elle masque vite les ajouts improvisés et les serre-câbles temporaires. Un chemin de câble bien pensé oblige à garder une logique. C’est précisément ce qui évite le “je rajoute un câble plus tard” qui devient une vraie source de confusion deux ans après.

Si le garage héberge des équipements sensibles, un congélateur ou un coin informatique, garde des parcours propres, identifiés et accessibles. Ce n’est pas plus spectaculaire qu’une nouvelle prise. C’est juste beaucoup plus durable.

Un bon garage câblé se voit tout de suite

Un chemin de câble réussi ne cherche pas à impressionner. Il rend le passage évident, limite les ajouts anarchiques et garde une marge d’évolution. Si tu as un doute sur le support, la séparation des réseaux ou la charge future, mieux vaut faire valider l’ensemble avant de percer. Pour un avis sur un garage, un atelier ou une extension domestique, tu peux aussi nous contacter ici.

Questions fréquentes

Un chemin de câble est-il obligatoire dans un garage ?

Non. Il devient intéressant quand plusieurs circuits doivent courir en apparent sur une zone longue ou encombrée. Pour un seul petit circuit, une gaine ou une goulotte suffit souvent.

Peut-on passer du 230 V et du RJ45 ensemble ?

Mieux vaut prévoir une séparation physique ou au minimum un support compartimenté. Si les réseaux se croisent, on privilégie un croisement à 90° plutôt qu’un long cheminement collé.

Quelle charge peut supporter un petit chemin filaire ?

Il n’existe pas de réponse unique. La charge admissible dépend du modèle, de la largeur, de la matière et surtout de l’écartement entre les supports. Il faut lire la notice fabricant, pas improviser.

Garage humide ou poussiéreux : faut-il changer de finition ?

Oui, souvent. En ambiance simplement intérieure, une finition standard peut suffire. En local humide, lavable ou exposé à la corrosion, il faut viser une finition plus robuste et surveiller aussi les accessoires de fixation.
