Interrupteur simple allumage : schéma et branchement
Un interrupteur simple allumage, c’est le montage le plus courant dans une maison. Un bouton. Une lampe. Sur le papier, rien de compliqué. Pourtant, au moment de remplacer l’ancien mécanisme, beaucoup se retrouvent avec trois fils peu lisibles, une borne L qui intrigue, et la peur légitime de brancher n’importe quoi.
La bonne approche n’est pas de foncer tournevis en main. Il faut d’abord comprendre la logique du circuit : la phase arrive, l’interrupteur la coupe, puis le retour lampe repart vers le point lumineux. C’est cette logique qui évite les erreurs classiques et les coupures pénibles.
Comment fonctionne un interrupteur simple allumage ?
Le principe est très simple : l’interrupteur ne “fabrique” rien, il ouvre ou ferme le passage du courant sur la phase. Quand tu appuies, la phase repart vers le luminaire via le retour lampe. Quand tu coupes, la lampe s’éteint. Voilà pourquoi on parle souvent de phase coupée.
Ce point paraît basique, mais il évite beaucoup de confusions. Dans un simple allumage, on ne commande qu’un seul point lumineux depuis un seul endroit. Si tu dois piloter la même lampe depuis deux endroits, il faut plutôt regarder du côté du schéma va-et-vient. Si tu veux deux circuits d’éclairage séparés dans la même boîte, c’est le domaine de l’interrupteur double allumage.
Sur une rénovation récente à l’entrée d’une maison, nous avons vu un cas très parlant : l’ancien occupant avait replacé un mécanisme sans repérer les fils. Résultat, la lampe s’allumait une fois sur deux et le voyant extérieur restait alimenté en permanence. Après repérage phase/retour et remise en ordre des conducteurs, le circuit est redevenu parfaitement stable. Le problème ne venait pas du matériel. Il venait du branchement.
Où brancher la phase et le retour lampe ?

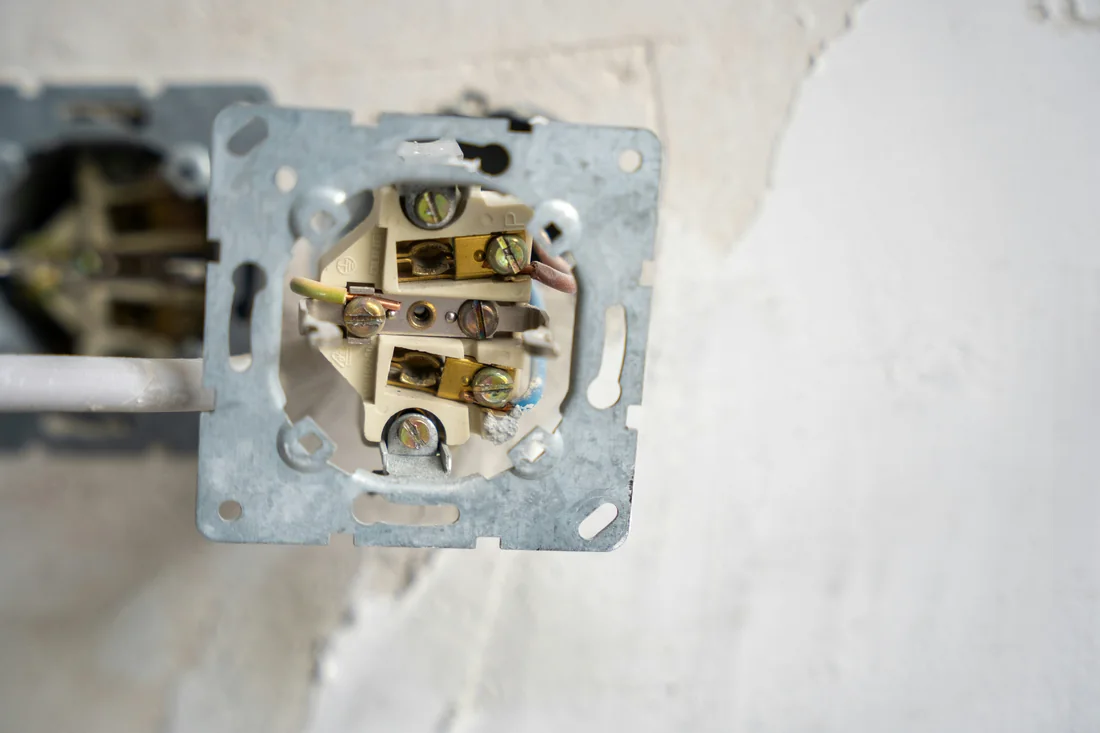

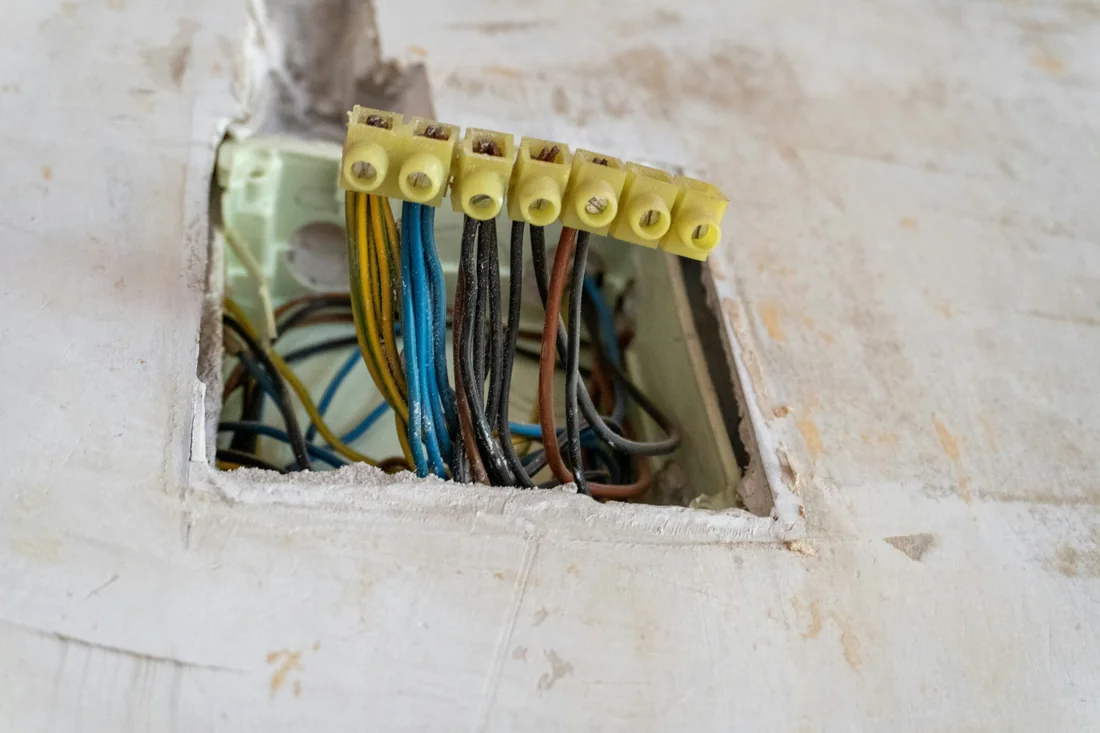

Le repère le plus utile, c’est la borne L. Sur un simple allumage, la phase arrive généralement sur cette borne. Le fil qui repart vers la lampe correspond au retour lampe. Les sources Legrand rappellent bien cette logique : on ne branche pas les fils au hasard selon leur place dans la boîte, on suit la fonction de chaque conducteur.
Dans beaucoup de boîtes, le neutre n’est même pas présent. C’est normal sur des installations classiques. Le neutre et la terre se trouvent surtout côté luminaire. Si tu tombes sur un appareillage avec voyant ou sur un montage plus particulier, la logique peut évoluer. Dans ce cas, mieux vaut comparer avec un interrupteur lumineux avec ou sans neutre plutôt que de supposer que tous les modèles se câblent pareil.
Petit garde-fou important : la couleur aide parfois, mais elle ne suffit pas sur une rénovation ancienne. Une phase peut être rouge, marron, noire… et un repérage hasardeux d’ancien chantier complique vite la lecture. Si tu n’es pas certain de ton identification, arrête-toi avant raccordement. Un simple allumage mal repéré peut laisser croire que tout fonctionne alors que la coupure ne se fait pas au bon endroit.
Quelle section de fil et quel disjoncteur choisir ?
Un interrupteur ne se choisit pas isolément. Il fait partie d’un circuit d’éclairage complet. Pour une habitation, le repère courant reste une section de 1,5 mm² sur le circuit d’éclairage. Les rappels issus des guides sur la norme d’éclairage vont dans le même sens : on reste sur une protection jusqu’à 16 A maximum, avec un plafond de 8 points lumineux par circuit.
Ce détail change tout, car beaucoup de particuliers confondent encore le rôle du mécanisme et celui de la protection. Le disjoncteur protège la ligne. Il ne “renforce” pas l’interrupteur. Si tu veux revoir l’ensemble de cette logique, notre guide sur la norme d’éclairage maison et le disjoncteur remet bien les bases à plat.
Dans une pièce simple, un seul plafonnier et un interrupteur mural ne posent généralement aucune difficulté particulière. En revanche, si tu ajoutes une prise commandée, des appliques ou un second point lumineux, il faut raisonner sur tout le circuit. C’est là qu’un simple remplacement d’appareillage peut révéler une installation plus confuse qu’attendu.
Quelles erreurs reviennent le plus souvent ?
La première erreur, c’est d’inverser la phase et le retour lampe sans vraie vérification. La lumière peut parfois fonctionner malgré tout, ce qui donne un faux sentiment de sécurité. Deuxième erreur : trop dénuder le fil, ou au contraire pas assez. Troisième erreur : serrer vite, mal, ou sur un cuivre abîmé. Un mauvais contact ne saute pas toujours immédiatement. Il peut chauffer doucement.
Autre piège classique : vouloir reproduire un ancien montage sans se demander s’il était correct au départ. Sur des maisons plus âgées, certains bricolages successifs laissent des ponts, des dominos, voire des fils non utilisés au fond de la boîte. Si tu observes un doute sur l’état général de la ligne, garde aussi en tête la logique d’un circuit prise et interrupteur sur la même ligne : ce n’est pas parce qu’un fil est présent qu’il a sa place sur un simple allumage.
Enfin, attention aux mécanismes décoratifs ou connectés qui ressemblent à un simple interrupteur mais obéissent à une autre logique. Sur ce type d’appareillage, il faut toujours repartir de la notice fabricant. Un mécanisme moderne ne gomme jamais une erreur de repérage de base.
Simple allumage, va-et-vient ou prise commandée ?
C’est souvent la vraie question derrière la recherche. Si tu commandes une seule lampe depuis un seul point, le simple allumage suffit. Si la même lampe doit être pilotée depuis deux endroits, il faut un va-et-vient. Si tu veux allumer un lampadaire branché sur une prise, tu entres dans la logique de la prise commandée, avec un schéma un peu différent.
Cette nuance évite d’acheter le mauvais mécanisme. Elle évite aussi de bricoler un montage hybride qui devient pénible à dépanner plus tard. Pour résumer : simple allumage = une commande, un point lumineux ; va-et-vient = deux commandes, un point lumineux ; double allumage = une boîte, deux retours lampe distincts.
Peut-on remplacer l’ancien interrupteur soi-même ?
Oui, sur un remplacement simple et bien repéré, beaucoup de particuliers le font. Mais il faut rester lucide : couper le courant au tableau, vérifier l’absence de doute sur les fils, repérer l’ancien montage avant déconnexion et refuser toute improvisation si la boîte contient des conducteurs inattendus ou une installation vétuste.
Si le logement est ancien, si les couleurs ne veulent plus rien dire, ou si le tableau montre déjà des signes de fatigue, le plus sage reste d’arrêter là. Le bon diagnostic coûte moins cher qu’une panne répétitive… ou qu’un échauffement discret qui dure des mois.
Ce qu’il faut retenir avant de refermer la boîte
Un interrupteur simple allumage repose sur une logique facile à mémoriser : phase sur L, retour lampe vers le point lumineux, circuit d’éclairage cohérent autour. Si cette base n’est pas claire, mieux vaut reprendre calmement le schéma plutôt que forcer le branchement.
Pour aller plus loin, tu peux comparer ton projet avec notre guide sur le va-et-vient, revoir les repères de la norme d’éclairage maison ou vérifier si ton cas ressemble plutôt à une prise commandée par interrupteur.
Tu hésites entre simple allumage, va-et-vient ou reprise complète d’un circuit ? Contacte-nous ici pour faire vérifier ton projet avant d’acheter le matériel.
Questions fréquentes
Quel fil arrive sur un interrupteur simple allumage ?
En principe, la phase arrive sur la borne L et le retour lampe repart vers le luminaire. Le neutre et la terre se trouvent surtout côté point lumineux, pas forcément dans la boîte de l’interrupteur.
Un interrupteur simple allumage a-t-il besoin du neutre ?
Non, pas dans la majorité des cas. Un simple allumage classique coupe surtout la phase. Le neutre n’est pas utile sur le mécanisme lui-même, sauf appareillage particulier avec voyant ou fonction spécifique.
Quel disjoncteur pour un interrupteur d’éclairage ?
Le disjoncteur protège le circuit d’éclairage, pas l’interrupteur seul. Le repère courant reste un circuit en 1,5 mm² avec une protection jusqu’à 16 A, en respectant le reste de l’installation.
Peut-on brancher une prise sur le même circuit qu’un interrupteur ?
Oui dans certains cas précis, notamment pour une prise commandée d’éclairage, mais la logique et le comptage des points diffèrent. Mieux vaut vérifier le schéma exact avant de modifier la ligne.
