Pontage de prises électriques : norme et schémas sûrs
Le pontage de prises électriques paraît simple sur le papier : on repart d’une prise existante pour en ajouter une autre, sans revenir jusqu’au tableau. En pratique, c’est justement le genre de petit chantier qui devient risqué quand on oublie trois points : le nombre réel de socles déjà présents, la section du câble, et la différence entre un circuit de confort et une ligne spécialisée. Si tu veux éviter la prise qui chauffe, la boîte impossible à refermer ou le disjoncteur qui saute au mauvais moment, il faut raisonner proprement avant de dénuder quoi que ce soit.
Sommaire
- Pontage de prises électriques : de quoi parle-t-on vraiment ?
- Peut-on faire un pontage de prises électriques sur n’importe quel circuit ?
- Quelle section et quel disjoncteur pour un repiquage propre ?
- Comment raccorder sans surcharger la boîte ni inverser les fils ?
- Quand faut-il renoncer au pontage et tirer une nouvelle ligne ?
- Ce qu’il faut retenir avant d’ajouter une prise
Pontage de prises électriques : de quoi parle-t-on vraiment ?
Le terme recouvre en réalité un repiquage prise électrique en parallèle. La nouvelle prise reçoit la même tension que la prise d’origine : on ne “met” pas les prises en série, on prolonge un circuit déjà existant. C’est un détail ? Pas du tout. C’est précisément ce qui explique qu’un repiquage mal pensé surcharge toute la ligne, et pas seulement la dernière prise ajoutée.
Pour le lecteur pressé, la bonne image mentale est celle-ci : tu ajoutes un nouveau point d’usage sur une autoroute déjà ouverte, avec les mêmes règles de circulation. Si la ligne est saine et correctement dimensionnée, ça peut fonctionner. Si elle est déjà au bord de la saturation, tu ajoutes un problème de plus.
Pour revoir le raccordement phase, neutre et terre d’une prise 2P+T, tu peux compléter avec notre guide sur le schéma de branchement d’une prise électrique. Ici, on va plus loin : quota de socles, sections, cas interdits et erreurs de chantier très courantes.
Peut-on faire un pontage de prises électriques sur n’importe quel circuit ?
Non. C’est le point que beaucoup ratent. Legrand rappelle les repères grand public les plus utiles : 8 socles maximum sur un circuit en 1,5 mm² protégé en 16 A, et 12 socles maximum sur un circuit en 2,5 mm² protégé en 20 A. Promotelec ajoute un détail important : le comptage se fait désormais en logique “1 pour 1”. Une prise double compte donc pour deux socles, pas pour un seul bloc.
Autrement dit, un pontage n’est acceptable que si le circuit d’origine a encore de la marge. Et cette marge se calcule sur le total final, pas sur l’impression visuelle dans la pièce. Un salon peut sembler “vide” et pourtant cacher un circuit déjà bien rempli, surtout si plusieurs boîtes sont repiquées en chaîne.
Il faut aussi distinguer les prises ordinaires des circuits spécialisés. Une ligne destinée à une plaque de cuisson en 32 A n’a rien à voir avec un circuit prises de séjour. Même logique pour une prise renforcée de voiture électrique : on ne vient pas y accrocher une prise de confort “parce qu’il y a du courant à côté”.
Quelle section et quel disjoncteur pour un repiquage propre ?
La règle à garder en tête est simple : le disjoncteur protège le câble. Il ne sert pas à “laisser passer un peu plus” parce que le besoin a grandi. Si ton circuit d’origine est en 1,5 mm², tu restes dans le cadre 16 A / 8 socles. S’il est en 2,5 mm², tu peux monter jusqu’à 20 A / 12 socles. En revanche, tu n’“upgrades” pas un vieux circuit 1,5 mm² en lui ajoutant quelques centimètres de 2,5 mm² sur la dernière prise. La partie la plus faible reste la référence.
Notre guide sur le choix entre fil 1,5 ou 2,5 mm² à la maison aide justement à lire cette logique sans se perdre dans le jargon. Pour un pontage, il faut vérifier trois choses avant toute intervention :
| Configuration existante | Protection max | Nombre total de socles | Pontage possible ? |
|---|---|---|---|
| 1,5 mm² | 16 A | 8 max | Oui, si le total final reste ≤ 8 |
| 2,5 mm² | 20 A | 12 max | Oui, si le total final reste ≤ 12 |
| Circuit spécialisé cuisine / VE / plaque | Selon usage | Ligne dédiée | Non |
Cas concret : dans un séjour alimenté en 2,5 mm² protégé par un disjoncteur 20 A, avec 7 socles déjà présents, ajouter une prise double derrière un meuble TV porte le total à 9. C’est encore cohérent sur le papier. Fais la même chose sur une ligne déjà bien chargée dans une cuisine, et tu crées vite un circuit médiocre pour grille-pain, cafetière, bouilloire et petits appareils en simultané. Même si “ça marche”, ce n’est pas un bon choix.
Comment raccorder sans surcharger la boîte ni inverser les fils ?

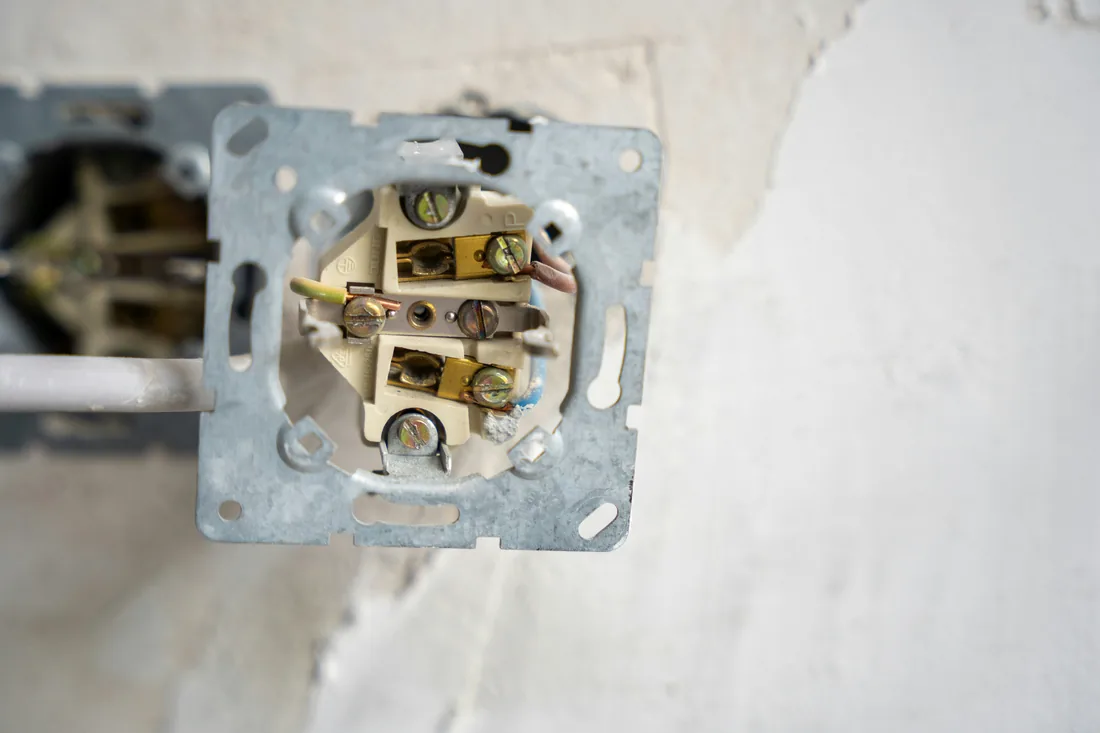

Un repiquage propre se joue souvent dans quelques centimètres. Les couleurs doivent rester lisibles, les conducteurs correctement dénudés, et les connexions ne doivent jamais être écrasées au remontage. Si la boîte est peu profonde, si deux fils sont déjà en place sur les bornes ou si la terre est raide, on se retrouve vite avec un montage qui ferme mal, force sur le mécanisme ou finit par se desserrer dans le temps.
Le guide de terrain d’Installation Rénovation Électrique insiste sur un point très concret : la boîte de dérivation ou une boîte d’encastrement plus profonde simplifie souvent le travail quand les raccords se multiplient. C’est cohérent avec ce qu’on voit en rénovation : un pontage propre n’est pas celui qui “rentre au chausse-pied”, c’est celui qui reste lisible et ré-intervenable six mois plus tard.
Le déroulé sûr reste toujours le même :
- couper le circuit au tableau ;
- vérifier l’absence de tension avec un appareil adapté ;
- repérer phase, neutre et terre sans te fier aveuglément à la position des anciens fils ;
- raccorder les conducteurs par fonction, sans mélange improvisé ;
- remettre sous tension puis contrôler le résultat au testeur de prise.
Et s’il y a un doute sur les couleurs, un ancien montage étrange ou une terre absente, stop. On ne “devine” pas un circuit mural. C’est le moment d’appeler un pro, pas de bricoler sous pression.
Quand faut-il renoncer au pontage et tirer une nouvelle ligne ?
C’est souvent la meilleure décision, même si elle paraît moins confortable sur le moment. Le pontage devient une mauvaise idée dans quatre cas très classiques :
- le circuit a déjà atteint ou frôle sa limite de socles ;
- la pièce concentre des appareils gourmands, comme une cuisine ou un bureau bien chargé ;
- la boîte existante est trop petite pour des connexions propres ;
- la ligne est ancienne, mal repérée, ou montre déjà des signes de chauffe.
Il faut aussi se méfier des faux bons plans. Ajouter une prise pour contourner une multiprise permanente peut être excellent… à condition de ne pas transformer un circuit moyen en circuit trop chargé. À l’inverse, créer une ligne neuve bien protégée coûte plus d’effort aujourd’hui, mais évite souvent les bricolages en cascade plus tard.
Un autre indice doit t’alerter : si ton projet de pontage sert à alimenter un appareil à fort appel ou à usage très répété, tu es probablement hors du bon scénario. Une prise de plan de travail très sollicitée, un gros poste informatique, un atelier, un chargeur VE ou un équipement chauffage régulier méritent souvent mieux qu’un simple repiquage.
Pour replacer ce sujet dans l’ensemble du logement, garde aussi en tête les repères de notre article sur la norme des prises électriques : hauteurs, minimums par pièce et séparation des usages. Le bon circuit ne se choisit pas seulement à l’endroit où l’on veut une prise, mais à l’échelle de toute la pièce.
Ce qu’il faut retenir avant d’ajouter une prise
Le pontage de prises électriques n’est ni interdit, ni automatique. Il est pertinent quand la ligne d’origine est saine, encore dans ses quotas, et quand le nouveau point ne transforme pas un circuit de confort en circuit sous tension permanente. Dès que tu hésites entre “ça devrait passer” et “ce serait plus propre de repartir du tableau”, la deuxième option est souvent la bonne.
Pour aller plus loin, relis aussi notre guide sur le branchement d’une prise 2P+T, puis celui sur le choix entre 1,5 et 2,5 mm². Ces deux lectures évitent déjà une grosse partie des erreurs de repiquage vues en rénovation.
Besoin d’un avis avant de toucher au circuit ? Si ton tableau est ancien, si la boîte est trop chargée ou si tu hésites entre pontage et nouvelle ligne, passe par la page contact Sunever avec quelques photos du tableau et de la prise concernée.
Sources utiles : Legrand pour les repères NF C 15-100 sur les prises, Promotelec pour le comptage des socles par circuit, et ce guide de terrain pour les cas pratiques de repiquage.
Questions fréquentes
Peut-on repiquer une prise en 1,5 mm² ?
Oui, si le circuit est bien protégé en 16 A maximum et que le total reste à 8 socles maximum. Si le circuit est déjà au plafond, il faut créer une nouvelle ligne.
Une prise double compte-t-elle pour une ou deux prises ?
Elle compte pour deux socles. Le repère Promotelec à retenir aujourd’hui est un comptage “1 pour 1”, même quand plusieurs socles sont regroupés dans le même ensemble.
Peut-on faire un pontage dans la cuisine ?
Oui sur un circuit de prises non spécialisées, mais pas sur les lignes dédiées à la plaque, au four ou au lave-vaisselle. En cuisine, on atteint vite les limites de charge et de nombre de socles.
Faut-il une boîte de dérivation pour un pontage propre ?
Pas obligatoirement, mais elle simplifie souvent le raccordement quand la boîte d’encastrement est petite ou déjà bien remplie. L’objectif est de garder des connexions accessibles, propres et sans écrasement des fils.
