Transformateur sonnette 12V : branchement, test et pannes
Le transformateur sonnette 12V paraît anodin. Pourtant, c’est souvent lui qui fait perdre du temps quand un carillon reste muet, bourdonne ou fonctionne une fois sur trois. Entre le 230 V au tableau, la basse tension au bouton et les vieux fils cachés dans l’entrée, le diagnostic doit rester simple et surtout sûr.
Bonne nouvelle : sur une sonnette filaire classique, on peut déjà comprendre le rôle du transfo, repérer son emplacement et isoler les pannes les plus courantes sans partir dans un démontage hasardeux.
Pourquoi un transformateur de sonnette 12V est-il utile ?
Une sonnette filaire ne se branche pas directement sur le 230 V du tableau. Le transformateur abaisse la tension vers une valeur compatible avec le bouton poussoir et le carillon, le plus souvent 8 V ou 12 V selon les modèles. Legrand rappelle d’ailleurs qu’un module de sonnerie courant peut alimenter non seulement un carillon, mais aussi une gâche électrique ou un petit contrôle d’accès.
Ce point change tout pour la sécurité : le tableau reste côté alimentation, tandis que la partie visible près de la porte travaille en basse tension. Dans une maison ancienne, c’est souvent ce qui évite d’avoir du 230 V qui circule jusqu’au bouton de sonnette.
Si tu manipules déjà d’autres circuits en basse tension, jette aussi un œil à ce guide sur le transformateur 220 V / 12 V : il aide à ne pas confondre tension, puissance et type de courant.

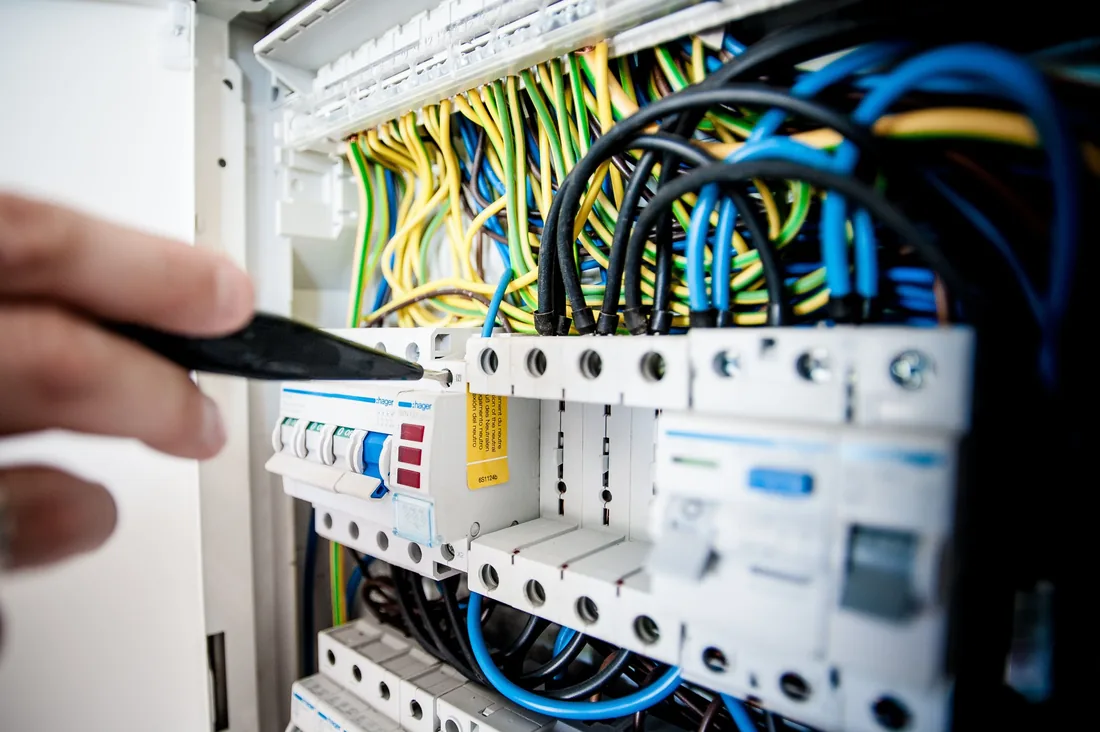

Où se branche un transformateur sonnette 12V au tableau ?
Le montage classique reste très sobre : une alimentation 230 V arrive au primaire du transformateur depuis le tableau, idéalement via une petite protection dédiée. Le secondaire basse tension repart ensuite vers le bouton poussoir puis vers le carillon. Sur une sonnerie modulaire intégrée au tableau, Système D illustre bien cette logique rail DIN + circuit séparé.
Dans la pratique, on retrouve souvent trois zones à vérifier :
- la protection du petit circuit au tableau ;
- le transformateur lui-même, souvent sur rail DIN ;
- les fils basse tension qui partent vers le bouton et le carillon.
Cas concret : sur une rénovation légère, nous avons vu une sonnette devenue aléatoire après remplacement du tableau. Le transfo était bien présent, mais raccordé sur un repiquage mal serré. Résultat : 230 V présent une fois sur deux au primaire, puis un carillon totalement imprévisible. Le souci n’était pas le bouton d’entrée, mais la connexion en amont.
Si ton tableau paraît chargé, ancien ou peu repéré, mieux vaut comparer avec une checklist simple pour vérifier un tableau électrique avant d’aller plus loin.
Quel calibre et quelle puissance choisir pour une sonnette filaire ?
Pour le particulier, deux repères suffisent souvent :
- la tension de sortie : 8 V ou 12 V selon la sonnette ou le carillon ;
- la puissance apparente : exprimée en VA, à adapter au matériel alimenté.
Un petit transformateur modulaire de sonnerie annonce souvent 8 VA. C’est largement suffisant pour une sonnette filaire simple, mais cela ne veut pas dire qu’il convient automatiquement à un visiophone, à une gâche électrique gourmande ou à plusieurs accessoires en cascade.
Autre point utile : le calibre de la protection amont reste généralement modeste. Dans beaucoup d’installations, on rencontre un disjoncteur 2 A sur ce type de circuit. L’idée est simple : protéger un très petit usage, pas une ligne polyvalente bricolée autour d’un vieux domino.
Si tu compares plusieurs montages en basse tension, notre article sur le relais 12V et la diode de roue libre et celui sur le pont de diodes 12V permettent aussi de mieux distinguer l’alternatif, le continu et les composants qu’on ne mélange pas au hasard.

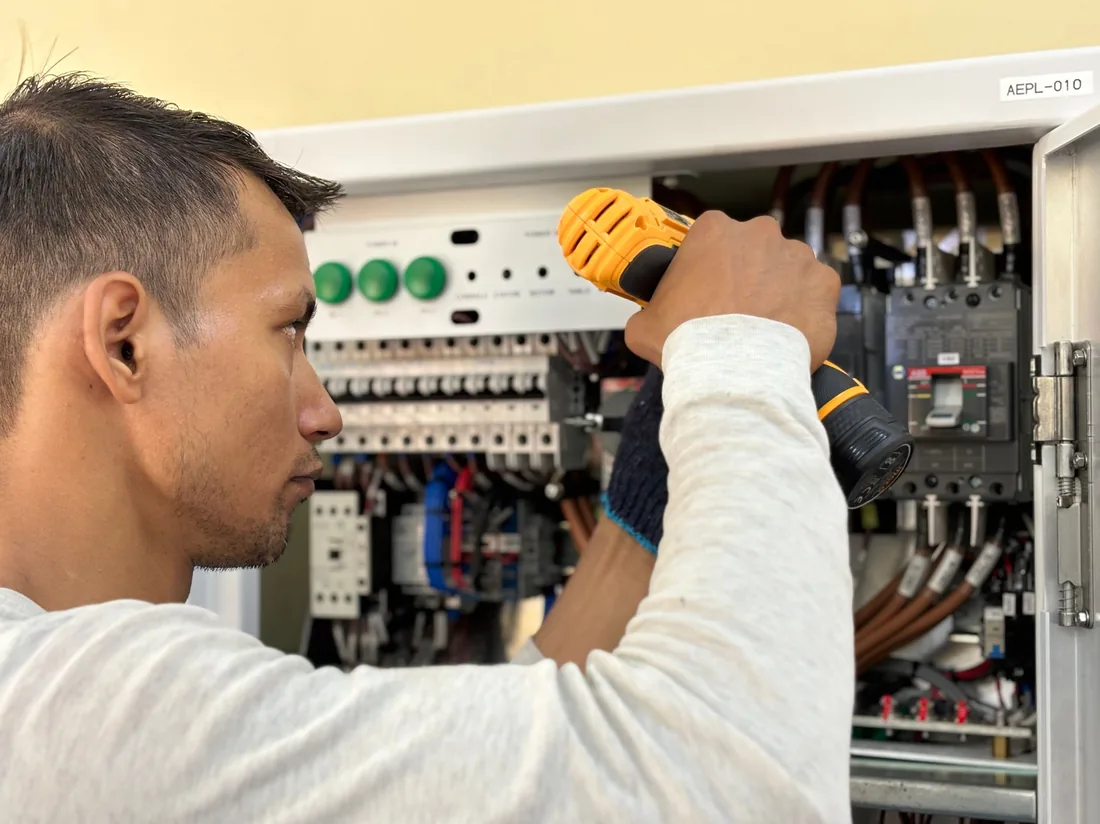

Comment tester si la sonnette ne marche plus ?
Quand un carillon reste muet, la meilleure méthode consiste à avancer par étapes. Le guide de Breizhpower remet bien l’ordre logique : bouton, carillon, puis transformateur.
- Commence par le bouton poussoir. Un bouton bloqué, oxydé ou cassé reste une panne très fréquente.
- Contrôle le carillon. Un mécanisme usé ou encrassé peut bourdonner sans déclencher franchement.
- Mesure la sortie du transformateur. Si tu ne retrouves pas la basse tension attendue, le transfo ou son alimentation amont devient suspect.
- Inspecte les connexions. Sur une vieille installation, un fil desserré vaut parfois plus de pannes qu’un appareil réellement HS.
Le piège classique ? Remplacer trop vite le carillon alors que le transfo n’est plus stable. Sur un cas réel de maison des années 1980, la sortie mesurée montait à vide puis s’effondrait dès l’appui sur le bouton. Le remplacement du transformateur a réglé la panne en une seule intervention.
Si tu manipules un multimètre, reste discipliné : la partie 230 V du tableau ne pardonne pas. On coupe, on identifie, on vérifie l’absence de tension avant toute intervention physique. Et si le diagnostic t’amène à douter du câblage général, stop.
Quels signes montrent qu’il faut remplacer le transformateur ou appeler un pro ?
Quelques signaux doivent faire lever le pied :
- le transformateur chauffe anormalement ;
- le carillon bourdonne en permanence ;
- la sortie basse tension est absente ou trop instable ;
- le tableau n’est pas repéré, ou mélange plusieurs repiquages douteux ;
- la sonnette partage visiblement un circuit bricolé avec un autre usage.
Dans ces cas-là, le problème dépasse parfois la simple sonnette. Un remplacement propre du module, avec vérification du circuit amont et des liaisons basse tension, coûte souvent moins cher qu’une succession d’essais ratés.
Et si tu passes à un système plus évolué, prends garde à la compatibilité électrique réelle : certaines sonnettes connectées veulent une alimentation précise, et non un vieux transfo générique encore en place depuis vingt ans.
Le bon réflexe avant d’acheter une nouvelle pièce
Note la tension indiquée sur le carillon, regarde l’étiquette du transformateur existant, puis vérifie si l’installation parle bien du même langage : 8 V ou 12 V, alternatif ou non, puissance suffisante, protection dédiée. Ce contrôle prend cinq minutes et évite beaucoup d’achats inutiles.
Faut-il remplacer uniquement le transfo ou reprendre tout le petit circuit ?
Si le bouton, les fils et le carillon restent propres, remplacer uniquement le module peut suffire. En revanche, sur une maison ancienne avec connexions oxydées, domino douteux ou passage de câbles abîmé, il vaut mieux reprendre le circuit complet. Un électricien ira plus vite, surtout si l’on doit sécuriser aussi le tableau.
Pour finir : vise un diagnostic simple, pas un démontage risqué
Une sonnette filaire tombe rarement en panne par magie. Dans la majorité des cas, le défaut vient d’un bouton usé, d’un transformateur sonnette 12V fatigué ou d’une connexion médiocre. En partant du tableau vers la porte, tu élimines vite les causes les plus probables sans t’éparpiller.
Pour aller plus loin, tu peux aussi lire notre guide de contrôle du tableau électrique et notre dossier sur le transformateur 220 V / 12 V afin de mieux cadrer le diagnostic.
Questions fréquentes
Un transformateur sonnette 12V délivre-t-il du courant continu ?
Le plus souvent non. Sur une sonnette filaire classique, le transformateur fournit du 8 V ou du 12 V alternatif. Il faut donc vérifier ce que demande exactement le carillon ou le visiophone avant de remplacer la pièce.
Peut-on protéger le transfo de sonnette avec un disjoncteur 16 A ?
On évite. En pratique, le repère courant reste une petite protection dédiée, souvent 2 A, pour le primaire 230 V. Un calibre trop élevé protège mal un petit circuit et complique le diagnostic en cas de défaut.
Pourquoi la sonnette bourdonne mais ne sonne pas franchement ?
Ce symptôme apparaît souvent avec une tension secondaire trop basse, un bouton qui reste légèrement collé, un carillon encrassé ou des fils trop oxydés. La mesure au multimètre aide à départager ces cas.
Faut-il couper tout le tableau pour tester une sonnette ?
Pour les contrôles visuels, oui. Pour les mesures de tension, on ne travaille que si l’on sait utiliser un multimètre en sécurité. Au moindre doute, mieux vaut faire intervenir un électricien.
Article rédigé par l’équipe Sunever — spécialiste des solutions énergétiques domestiques et de l’électricité pratique depuis 2024.
